3DeVOK MQ stärkt Berufsangehörige,
indem es jedem zu einem 3D-Ersteller macht
22-Zeilen-Infrarot-Laser + Großformatiges Infrarot-Speckel
Ein Scanner, unendliche Möglichkeiten — ideal für 3D-Druck, Denkmalschutz, Umkehreningenieurwesen, kreatives Design, Kunst, medizinische Rehabilitation und Forschung & Bildung. Der ultimative 3D-Produktivitätspartner für 3D-Druck-Farmen, Designstudios und kleine bis mittelständische Unternehmen.
MQ ermöglicht wahre kabellose Freiheit und beseitigt Kabelbeschränkungen. Es ist intuitiv und effizient — erfassen Sie Daten jederzeit, überall, und bringen Sie Ihre Kreativität mühelos zum Leben!
6 Schlüsselmerkmale für ein ausserordentliches 3D-Scannen jedes Mal
Präzise
- Auf 0,08 mm Genauigkeit für hochdetaillierte
Scans Detailliert
- 0,1 mm Auflösung erfasst selbst die feinsten
Details Schnell
- 4,5 Millionen Punkte pro Sekunde für professionelle
Effizienz Markierungslos
- Infrarot-Laser und Punkelmuster ermöglichen markierungsfreies
Scannen Lebendig
- 24-Bit-Farbe + Textur-Mapping für naturelle
Farben Drahtlos
- Optionales drahtloses Handle für einfaches Scannen großer Objekte
Vollständig neue Hardware-Aktualisierung
Zweimodus-Laser - grenzenloses Scannen
22-Linien-Infrarot-Laser
- Der MQ 3D-Scanner verfügt über eine 22-Linien-Infrarotlaser-Technologie, die eine nahtlose Scannung von Objekten ab 5 cm Größe auf verschiedenen Materialien ermöglicht. Mit einer Genauigkeit von bis zu 0,08 mm erfüllt er die Anforderungen an die quasi-industrielle 3D-Datenerfassung
Großes Sichtfeld Infrarot-Punktchen
- Speziell für das Scannen von Porträts, Körperteilen und mittelgroßen bis großen Objekten (ab 30 cm) entwickelt, erreicht das ultraweite Scannfeld bis zu 1.100 mm × 1.000 mm, was eine schnelle Scannung und einfache Bedienung ermöglicht.
Markenfreie Datenerfassung
- Der Dual-Mode-Laser (Infrarot-Laser & Infrarot-Speckle) ermöglicht markenfreies 3D-Scannen und macht die 3D-Datenerfassung effizienter und bequemer.
3DeVOK MQ - Fachleuten die Macht verleihen
0.08mm
Genauigkeit bis zu
0.1mm
Auflösung bis zu
Lebendig
24-Bit-Farbe + Textur-Mapping

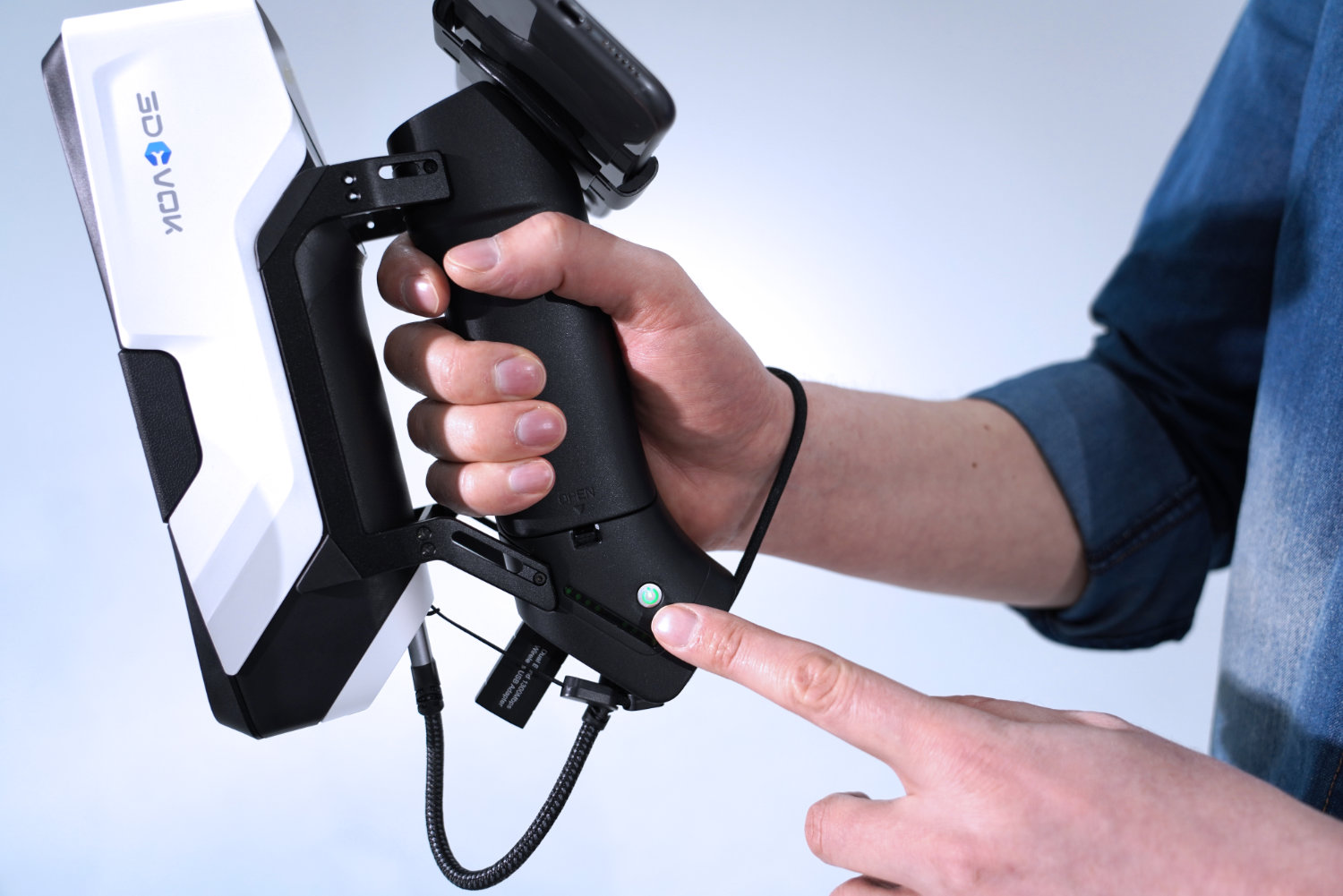

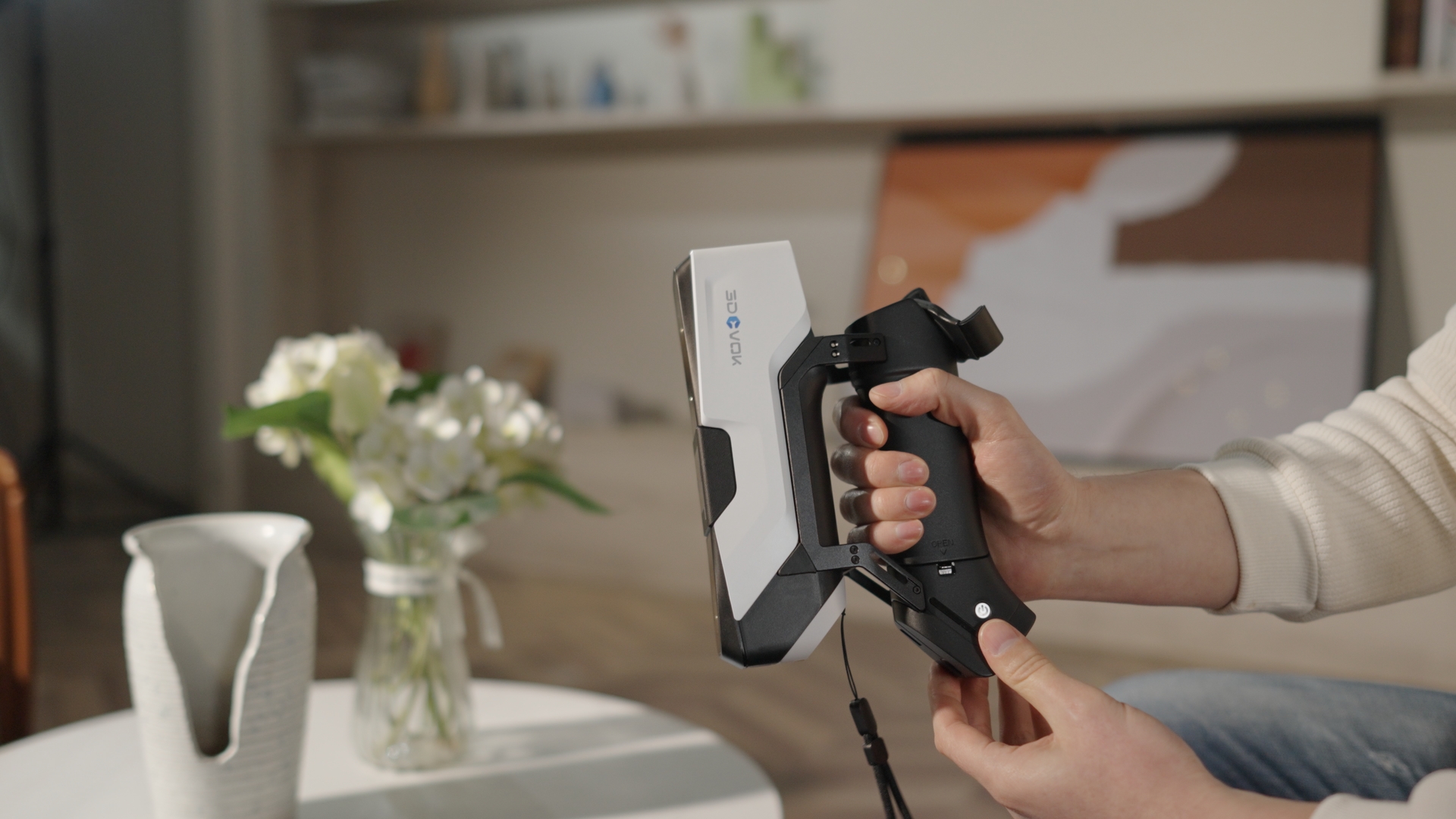

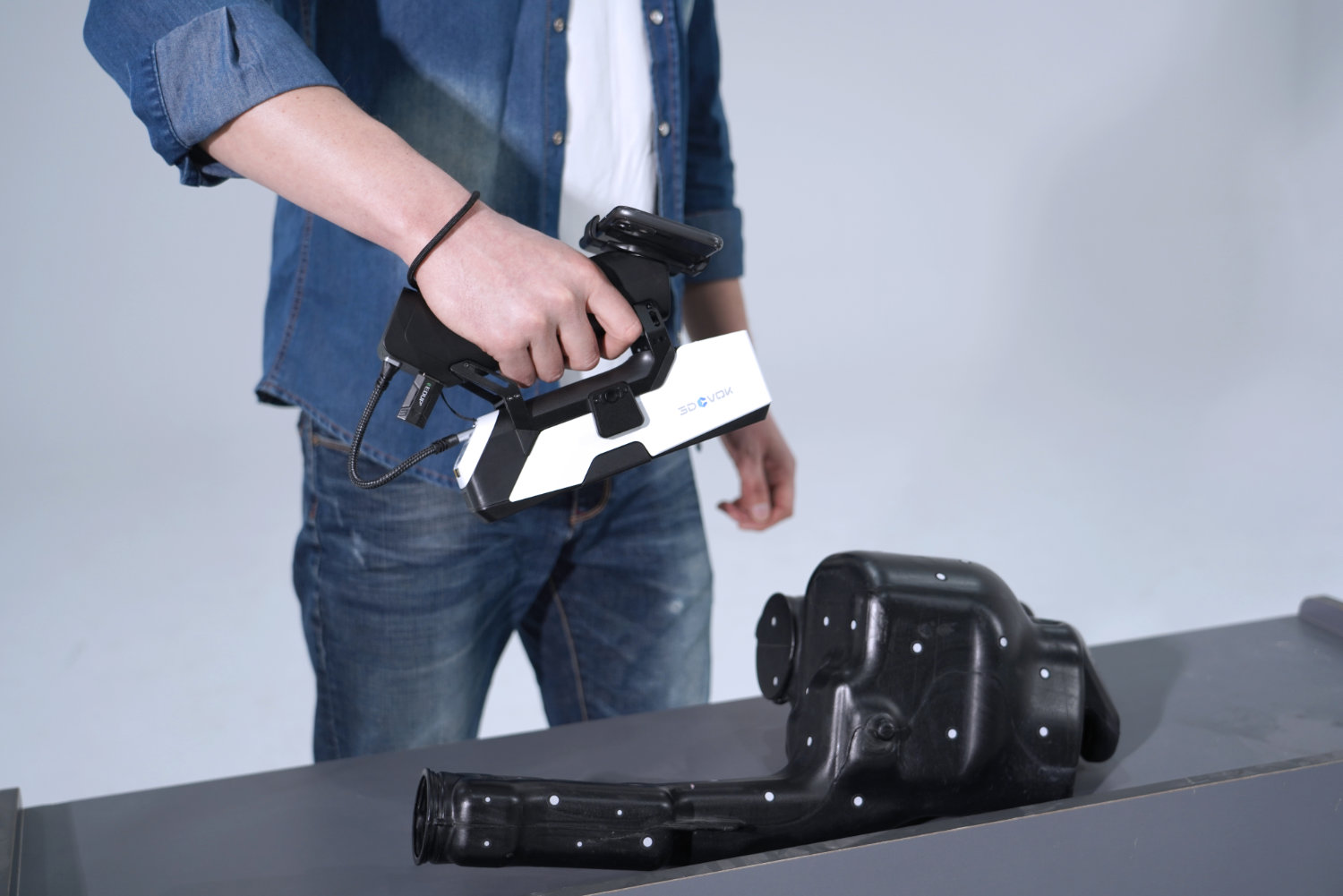

Kabellose Freiheit - Zuverlässige Mobilität Mit einer optionalen drahtlosen Bedienungseinheit können Sie Ihre Scan-Aufgaben einfach verwalten
Mehrgreifiges Scannen
Untersttzt das Scannen von Objekten von 0,05 m bis zu 5 m, um vielfltige Greanforderungen zu erfllen.
Umgang mit komplexen Materialien
Es wird kein Pulver bentigt, um anspruchsvolle Oberflchen zu scannen, einschlielich schwarzer und reflektierender Gegenstnde, schwarzes Haar und mehrfarbige Gegenstnde.
Anpassung an verschiedene Umgebungen
Fhrt effizient in Innen- und Außenbereichen, bei geringer Beleuchtung und sogar bei direkter Sonnenlichtbedingungen durch, um zuverlssige Ergebnisse in jeder Umgebung zu gewhrleisten.
Greifen Sie die Kraft der Vielseitigkeit an
3D-Druck, Kreative Ideen zum Leben erwecken

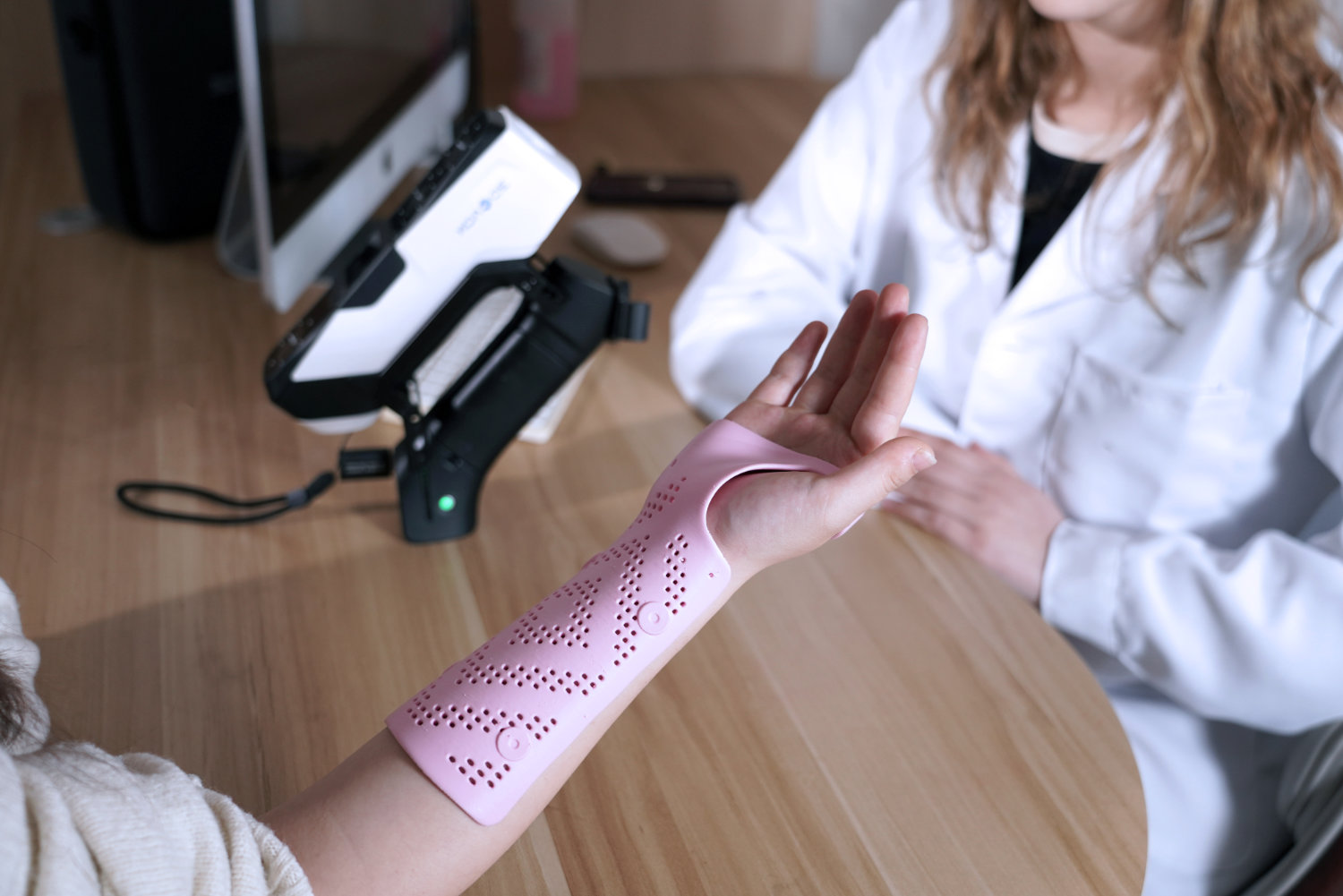

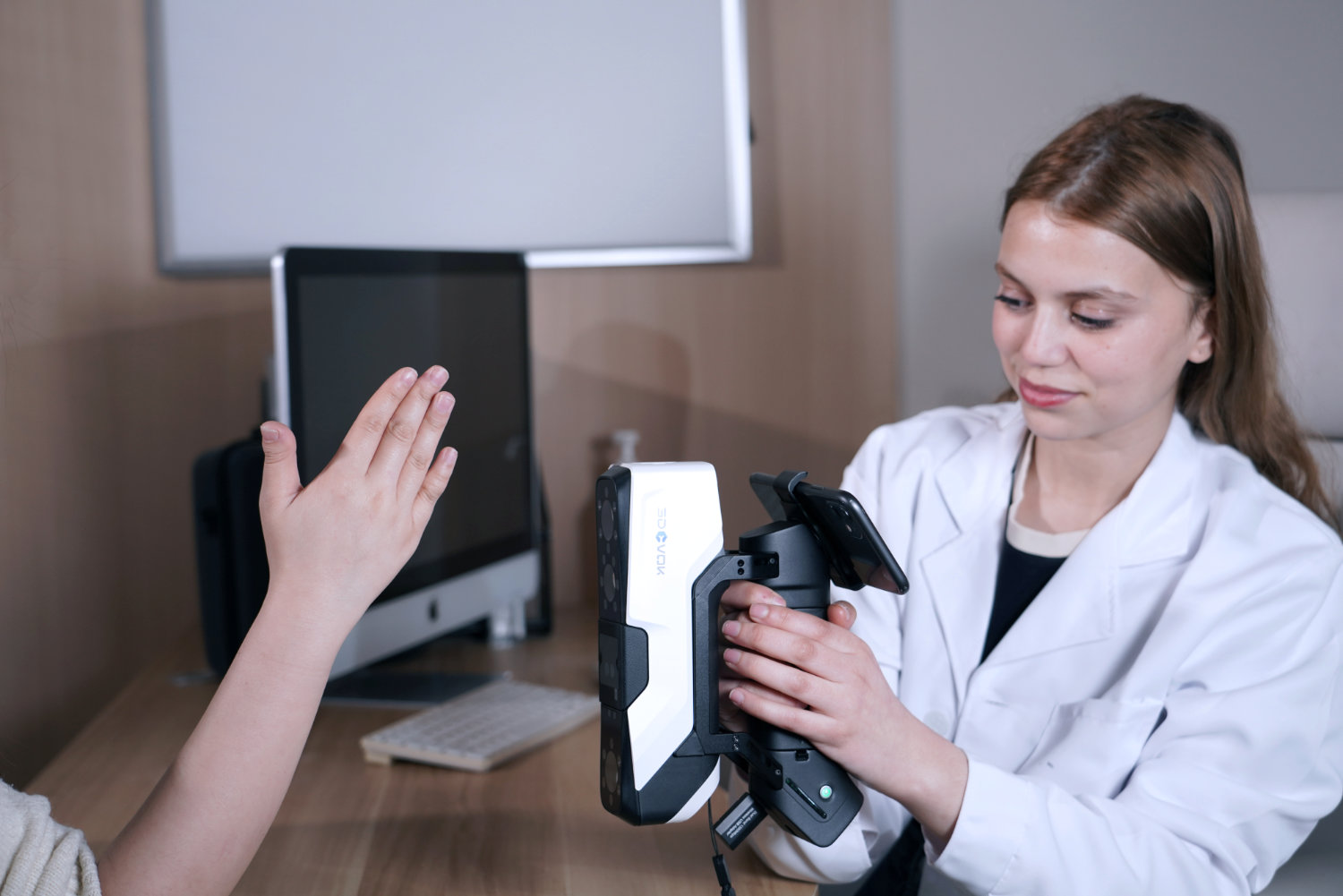

Medizinische Rehabilitation, Technologie schafft ein besseres Leben
Bildung & Forschung, Neue Technologien nutzbar machen
Technologie für Alle, Schalte die digitale Zukunft alles frei

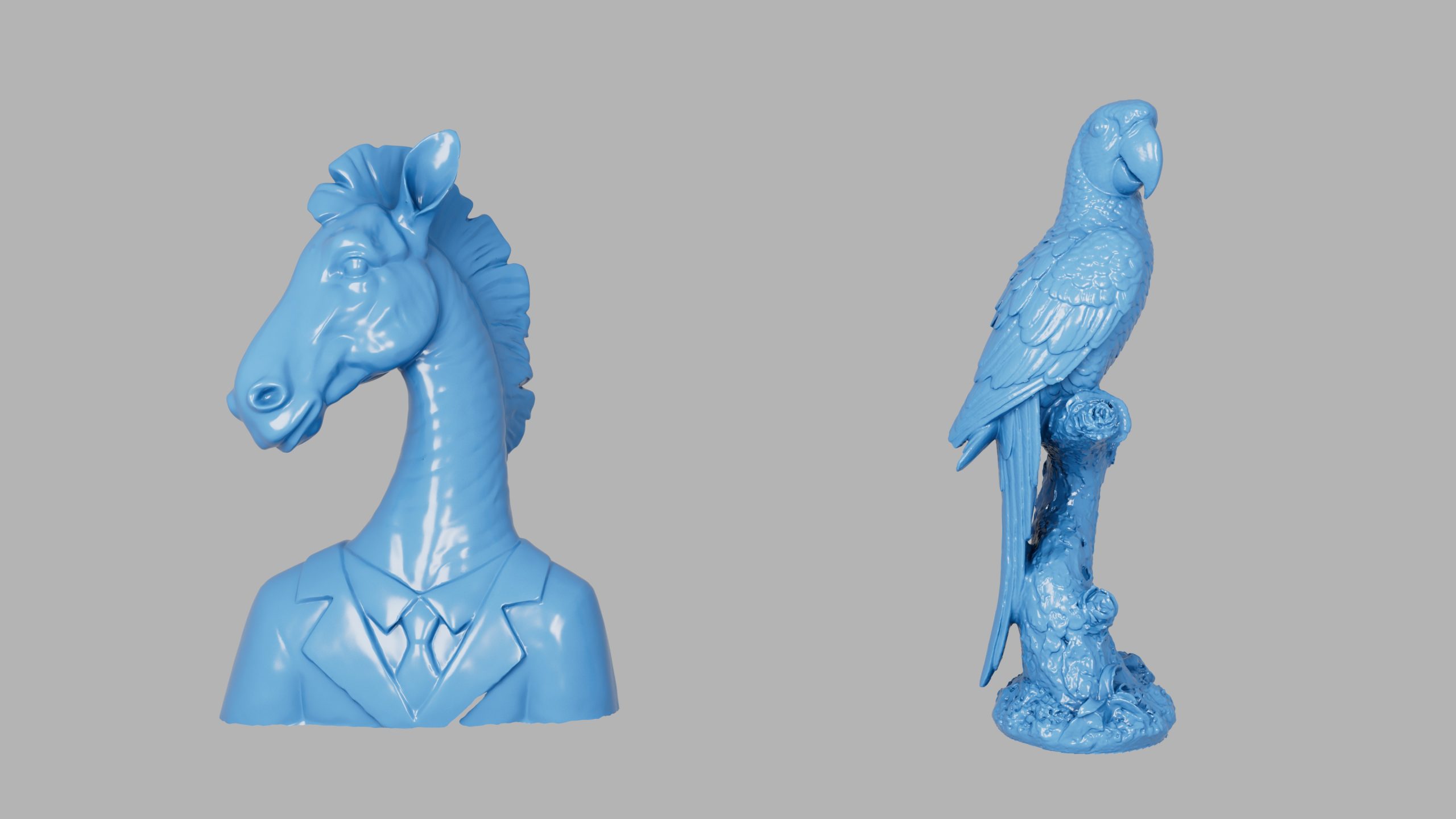

Modelle in 3D ansehen
Autositze
Glieder
Papagei
Technische Spezifikationen
| Technische Spezifikationen des 3DeVOK MQ | ||
| Lichtquellen | 22 Infrarot-Laserlinien [unsichtbar] | Infrarot VCSEL Strukturiertes Licht [unsichtbar] |
| Lasertypen | Klasse Ⅰ (Augensicher) | |
| Scannmodi | Infrarot-Laserlinien Unterstützt markenloses Scannen und Scannen im unsichtbaren Licht | Infrarot lineares Array-Strukturiertes Licht (Punktgruppierung) Unterstützt markenloses Scannen, unsichtbares-Licht-Scannen, partielles Feinscannen und schnelles Scannen auf ultra-langer Distanz und mit ultra-großem Sichtfeld |
| Genauigkeit✱ | Bis zu 0,08 mm | |
| Punkt-Abstand | 0.1-5 mm | |
| Ausrichtungsmodus | Unterstützt die Ausrichtung von Hybrid, Markierern, Textur und geometrischen Merkmalen | Unterstützt die Ausrichtung von Hybrid-, Textur- und geometrischen Merkmalen |
| Fähigkeit zur Texturerfassung | Ja | |
| Scanabstand | 150-1.000 mm | 150-1.500 mm |
| Sichtfeld | 140 mm × 140 mm – 490 mm × 490 mm | 50 mm × 75 mm – 1.100 mm × 1.000 mm |
| Bildrate | Bis zu 70 FPS (Marker-Ausrichtung) | Bis zu 30 FPS |
| Scan-Geschwindigkeit | Bis zu 2.450.000 Punkte/s | Bis zu 4.500.000 Punkte/s |
| Ausgabeformate | *.obj, *.stl, *.ply, *.asc, *.mk2, *.txt, *.epj, *.apj, *.spj, *.map, *.sk | |
| Unterstützung für 3D-Druck | Unterstützt .stl, .obj und andere Formate | |
| Kabelloses Scannen | Unterstützt (mit optionalem Griff) | |
| Betriebstemperaturbereich | 0 – 40 ℃ | |
| Arbeitsfeuchtigkeitsbereich | 10 % – 90 % RH (Nicht kondensierend) | |
| Schnittstelle | USB 3.0 | |
| Scanner-Abmessungen & Gewicht | Abmessungen: 215 mm × 73 mm × 53 mm Gewicht: 550 g | |
| Stromversorgung | DC: 12 V, 5.0 A | |
| Zertifizierungen | CE-EMC, FCC, RoHS, IEC 60825, IEC 62471, IEC 60529-IP50, WEEE, KC | |
| Empfohlene PC-Konfigurationen | Betriebssystem: Windows 10/11 64-Bit CPU: i7-13650HX oder höher RAM: 32 GB oder mehr Grafikkarte: NVIDIA dedizierte Grafikkarte, NVIDIA RTX3060 oder höher Grafikspeicher: 6 GB oder mehr | |
| ✱ Die theoretischen Labor-Präzisionstests unterliegen Unsicherheitsfehlern. | ||
Was ist im Karton?

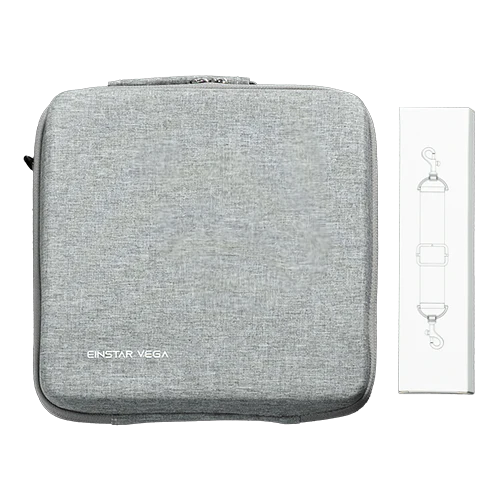

Carrying Case

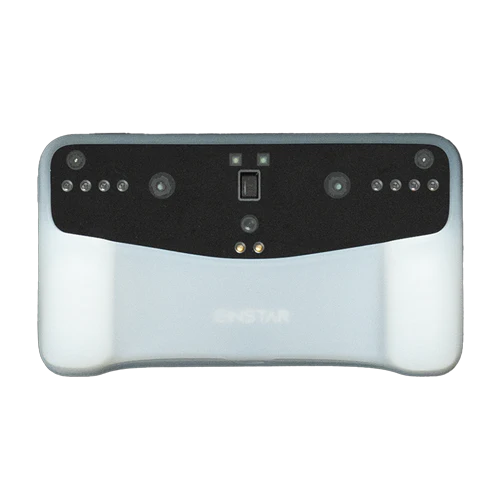

Scanner

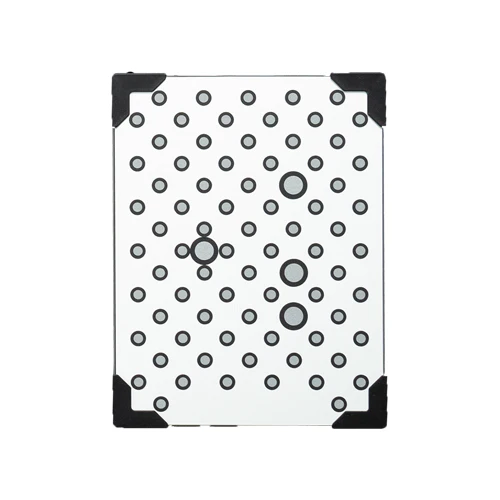

Calibration Board

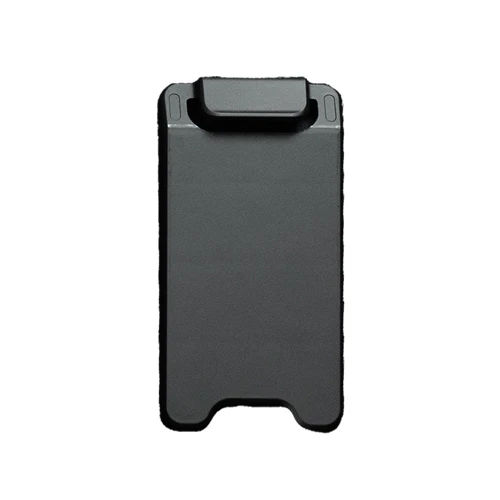

Holder
3DeVOK MT-Geräte- und Verpackungsparameter | ||
Artikel | Parameter | |
Größe/mm | Gewicht/kg | |
3D Scanner | 215 × 73 × 53 | 0.62 |
Wasserdichtes Gehäuse (mit Scanner und Zubehör) | 358 × 284 × 168 | 4.5 |
Versandkarton (Komplettverpackung) | 540 × 300 × 380 | 6.2 |

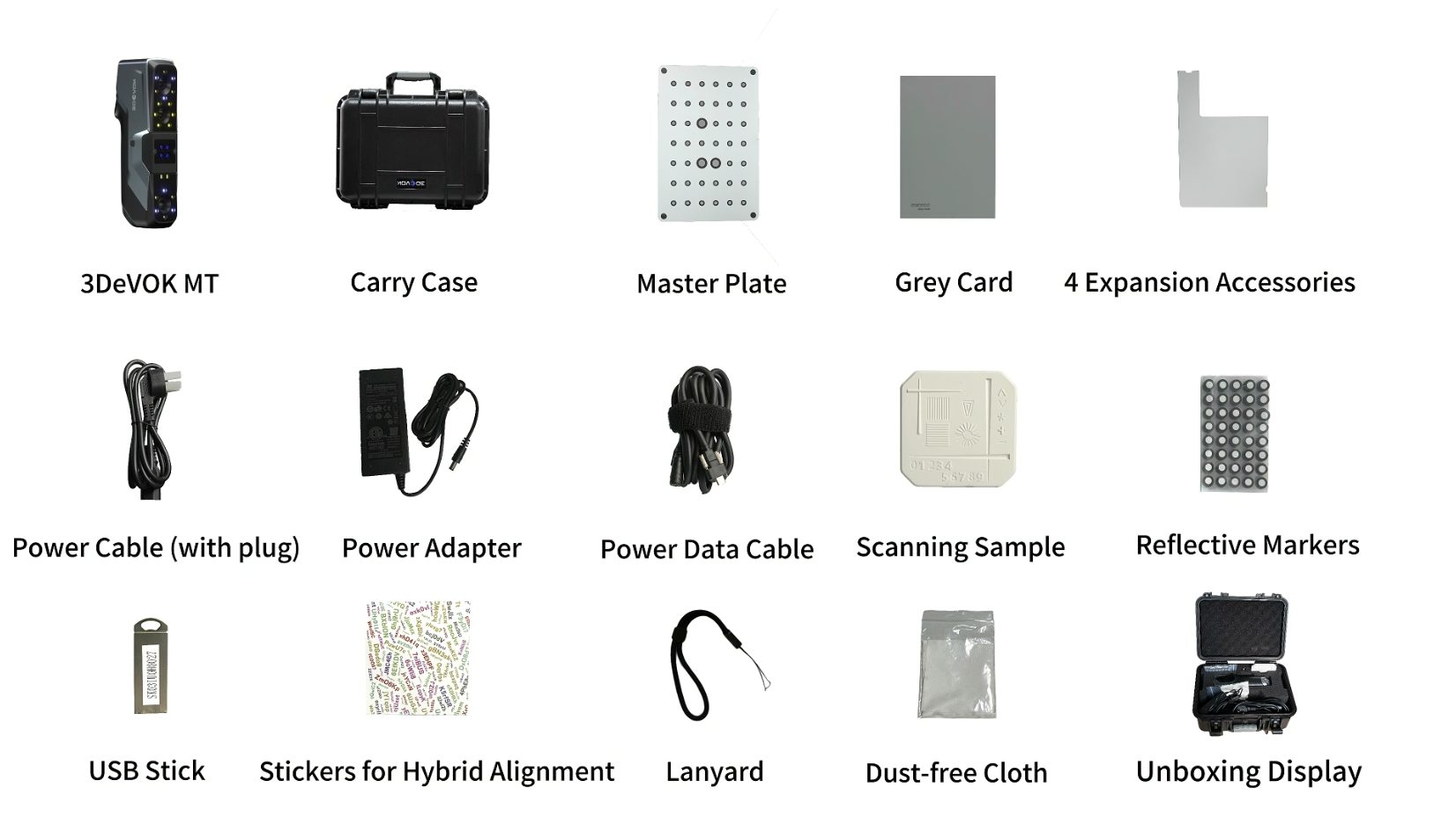

3DeVOK MT-Konfigurationsliste | ||
Nr. | Produktkomponenten | Menge |
1 | Scanner 3DeVOK MT | 1 Stck. |
2 | Master Plate (mit Erweiterungszubehör) | 1 Satz |
3 | Stromkabel (mit Stecker) | 1 Stck. |
4 | Netzteil | 1 Stck. |
5 | Strom-Datenkabel – 2,6 m | 1 Stck. |
6 | Tragetasche | 1 Stck. |
7 | 6 mm Reflektierende Markierungen | 2000 Stck. |
8 | 3 mm Reflektierende Markierungen | 500 Stck. |
9 | Aufkleber für die hyperhybride Ausrichtung | 1 Stck. |
10 | Scannen einer Probe (zur Detailüberprüfung) | 1 Stck. |
11 | USB-Stick (mit Scan-Software) | 1 Stck. |
12 | Graue Karte | 1 Stck. |
13 | Schlüsselband | 1 Stck. |
14 | Staubfreies Tuch | 1 Satz |
Bei der Markierungspunktalignierung kann die maximale Geschwindigkeit bis zu 70 FPS erreichen. Bei der Hybridalignierung kann sie bis zu 30 FPS erreichen. Je höher die Scannframerate ist, desto mehr Datenmerkmale werden in einem einzigen Frame erfasst, wodurch die Ausrichtung glatter und die Scangeschwindigkeit schneller wird.
Der optimale Abtastabstand des 3DeVOK MT variiert je nach Lichtquelle: Er beträgt 300 mm für Strukturiertes Licht und Infrarotlaser und 210 mm für Blaulaser.
