Fallstudien zur 3D-Digitalisierung von Kulturdenkmälern

Mithilfe der 3D-Digitalmodellierungstechnologie für Kulturgüter können Sie genaue 3D-Informationen zu ihrer Beschaffenheit und Größe erhalten, 3D-Modelle wertvoller Kulturgüter erstellen und sie effektiv digital schützen.

Die 3D-Digitalisierung kann wichtige Daten für den digitalen Schutz wertvoller Kulturgüter liefern.

Es gibt drei Haupttypen von 3D-Modellen, die bei der 3D-Digitalisierung von Kulturdenkmälern normalerweise entstehen:

• Hochpräzises 3D-Modell: Wird zur Datenarchivierung, wissenschaftlichen Forschungsanalyse, Restaurierung von Kulturerbe, 3D-Druck und -Reproduktion, Schadensidentifizierung usw. verwendet.



• Linienkarte von Kulturdenkmälern: Zeichnen Sie Linienkarten schneller auf der Grundlage von 3D-Modellen, zeichnen Sie Relikte wissenschaftlich und anschaulich in Form von Punkten, Linien und Flächen auf und verwenden Sie sie zum Studium der Dekoration, der Handwerkskunst und anderer Informationen zu Kulturdenkmälern.



• Echtfarbige 3D-Modellierung: Wird auf das digitale Anzeigesystem angewendet, Panoramarekonstruktion der virtuellen Ausstellungshalle, Animationsproduktion von Bildungsanzeigen, 3D-Modellanzeigesystem auf dem mobilen Endgerät (wie WeChat), Offline-Multimedia-Touch-Anzeigesystem usw.

In diesem Artikel stellen wir die drei Arten von 3D-Modellen vor.

3D-Scanner:

• iReal 2E tragbarer 3D-Scanner
• SIMSCAN 3D-Laserscanner
• KSCAN-Magic 3D-Laserscanner
• TrackScan 3D-Scanner

Hinweise:

• Bei Verwendung von KSCAN-Magic und SIMSCAN müssen Sie Markierungen auf das Scanhilfsmittel kleben, um 3D-Daten des gescannten Objekts zu erhalten. Wenn das gescannte Objekt nicht mit Markierungen versehen werden kann und das Scanhilfsmittel nicht hilft, ist es besser geeignet, Reliquien innerhalb von 50 cm zu scannen (wenn die Größe zu groß ist, müssen Markierungen auf dem gescannten Objekt angebracht werden). Der Preis von KSCAN-Magic ist moderat.
• TrackScan kann das Scannen ohne Markierungen durchführen, insbesondere für mittelgroße und große Kulturreliquien, ist jedoch relativ teuer.

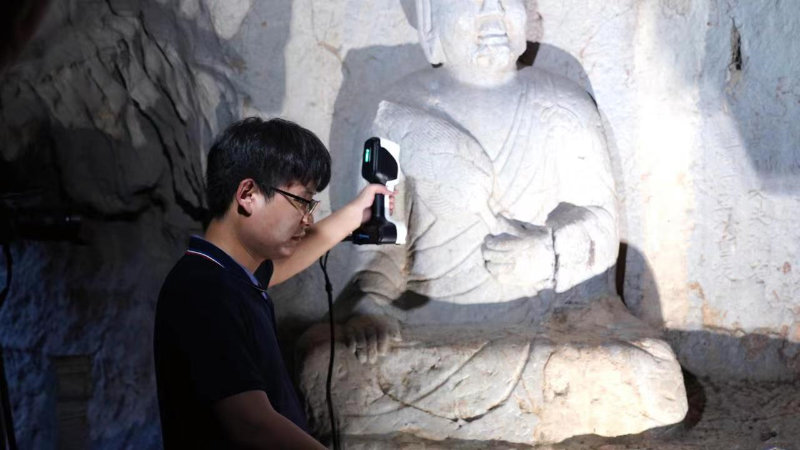

Fälle zur 3D-Digitalisierung von Kulturdenkmälern – hochpräzises 3D-Modell

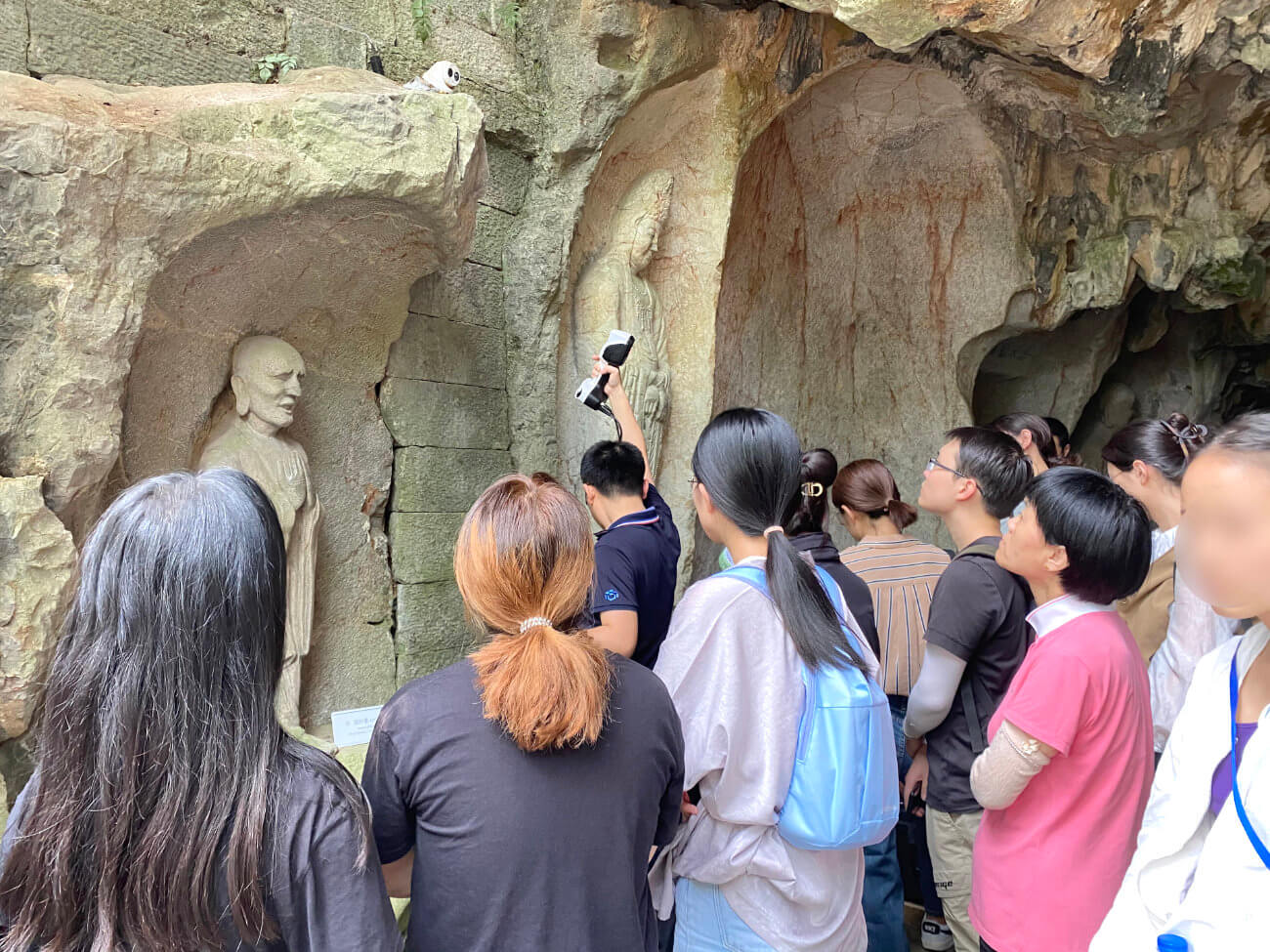

Fall 1: 3DSC beliebig drücken

3D-Scannen mittelgroßer und großer geschnitzter Kunstwerke und Objekte mit matten Oberflächen (die empfohlene Scangröße sollte über 50 cm liegen) – geeignet, wenn die Anforderungen an Farbwiederherstellung und Genauigkeit relativ gering sind.

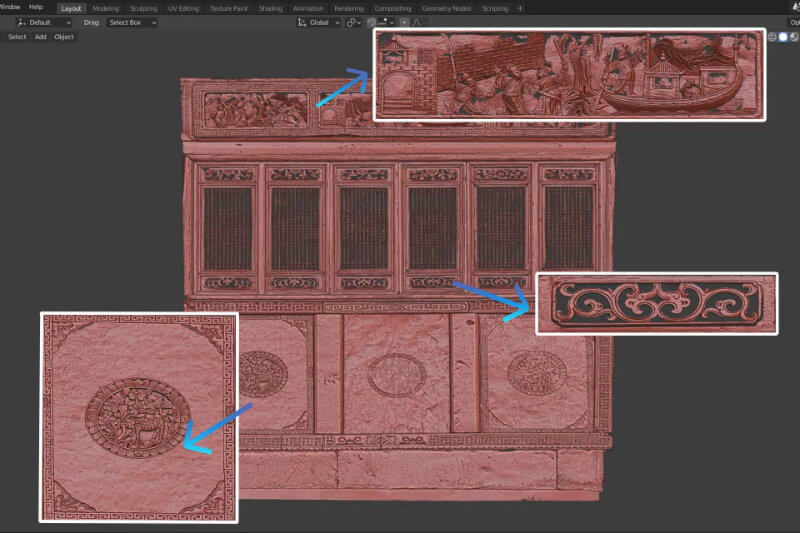

Fall 2: 3D-Scan antiker Wandschnitzereien

3D-Scanner: KSCAN-Magic, TrackScan 3D-Scanner-Serie

Fall 3: Yunnan l U Feng Dinosaurier 3D digitaler Schutz

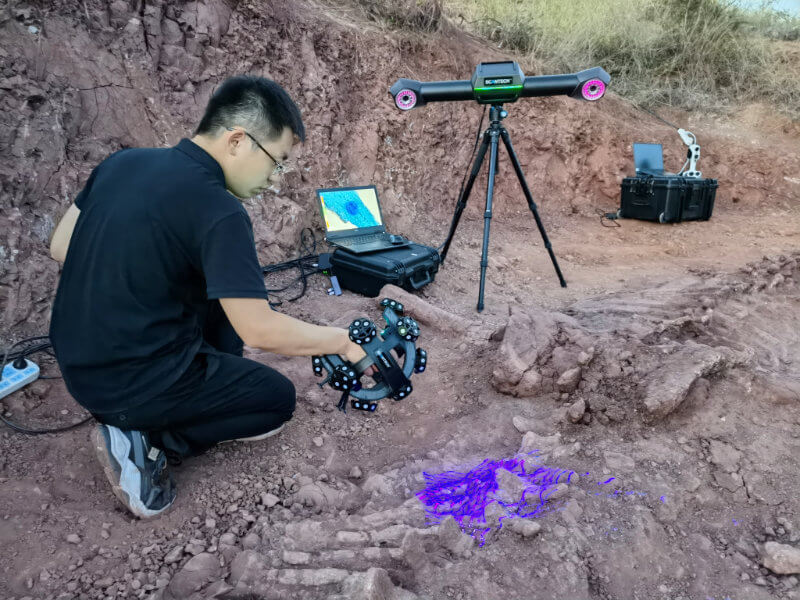

3D-Scan eines Dinosaurierfossils

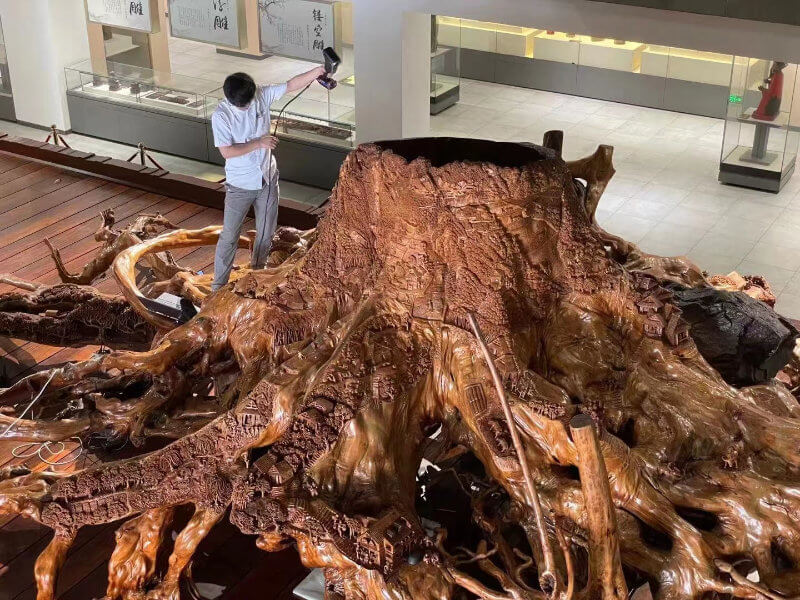

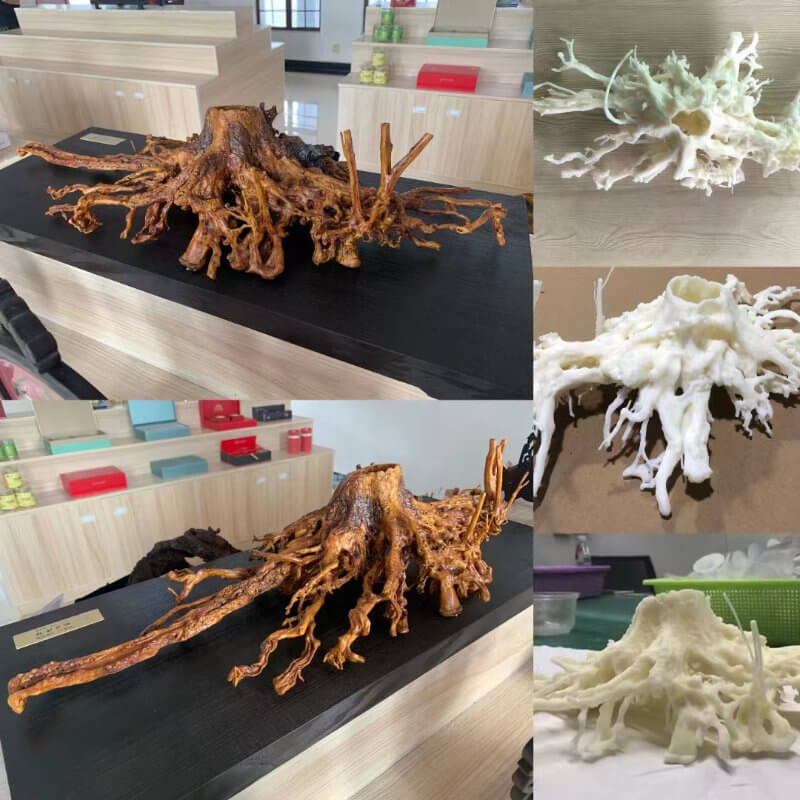

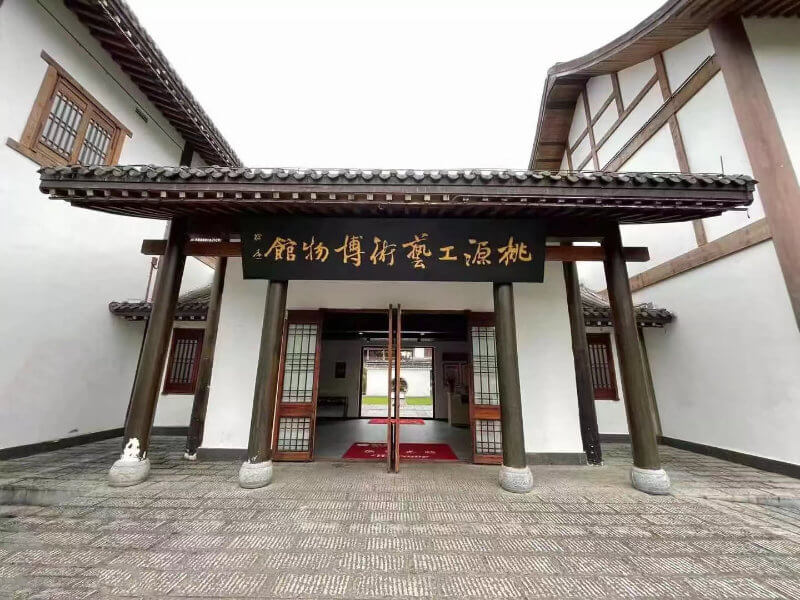

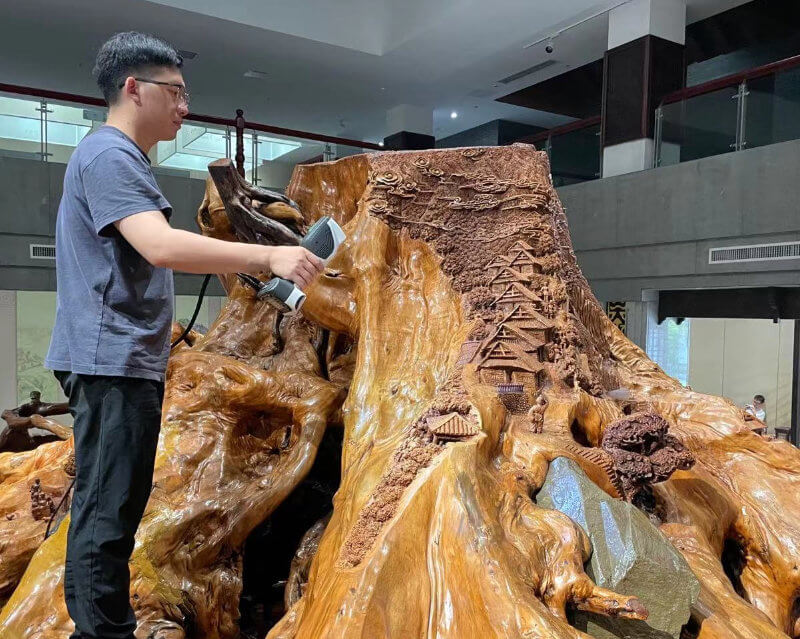

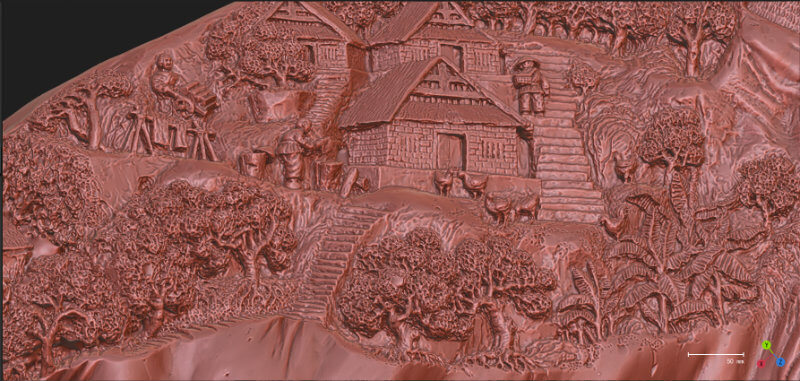

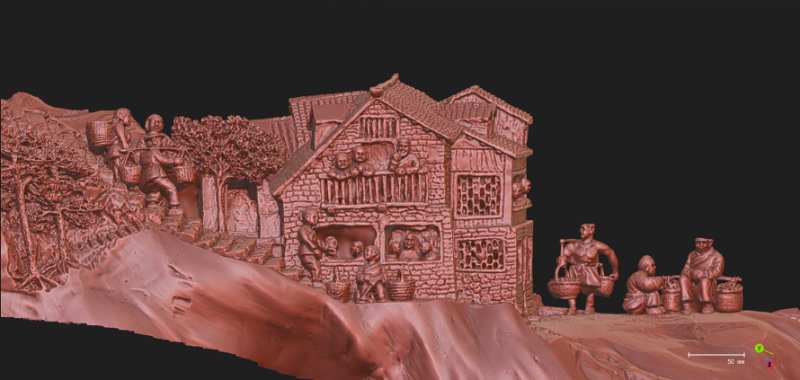

Fall 4: 3D-Druck und Restaurierung einer Wurzelschnitzerei

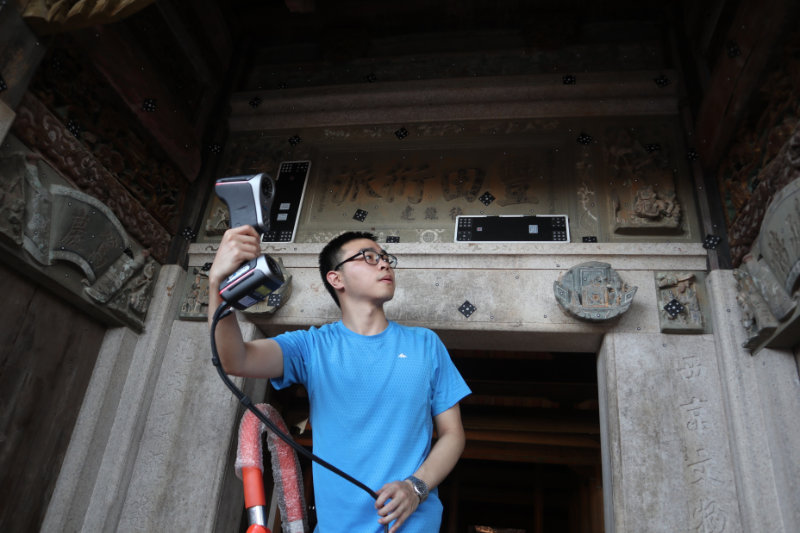

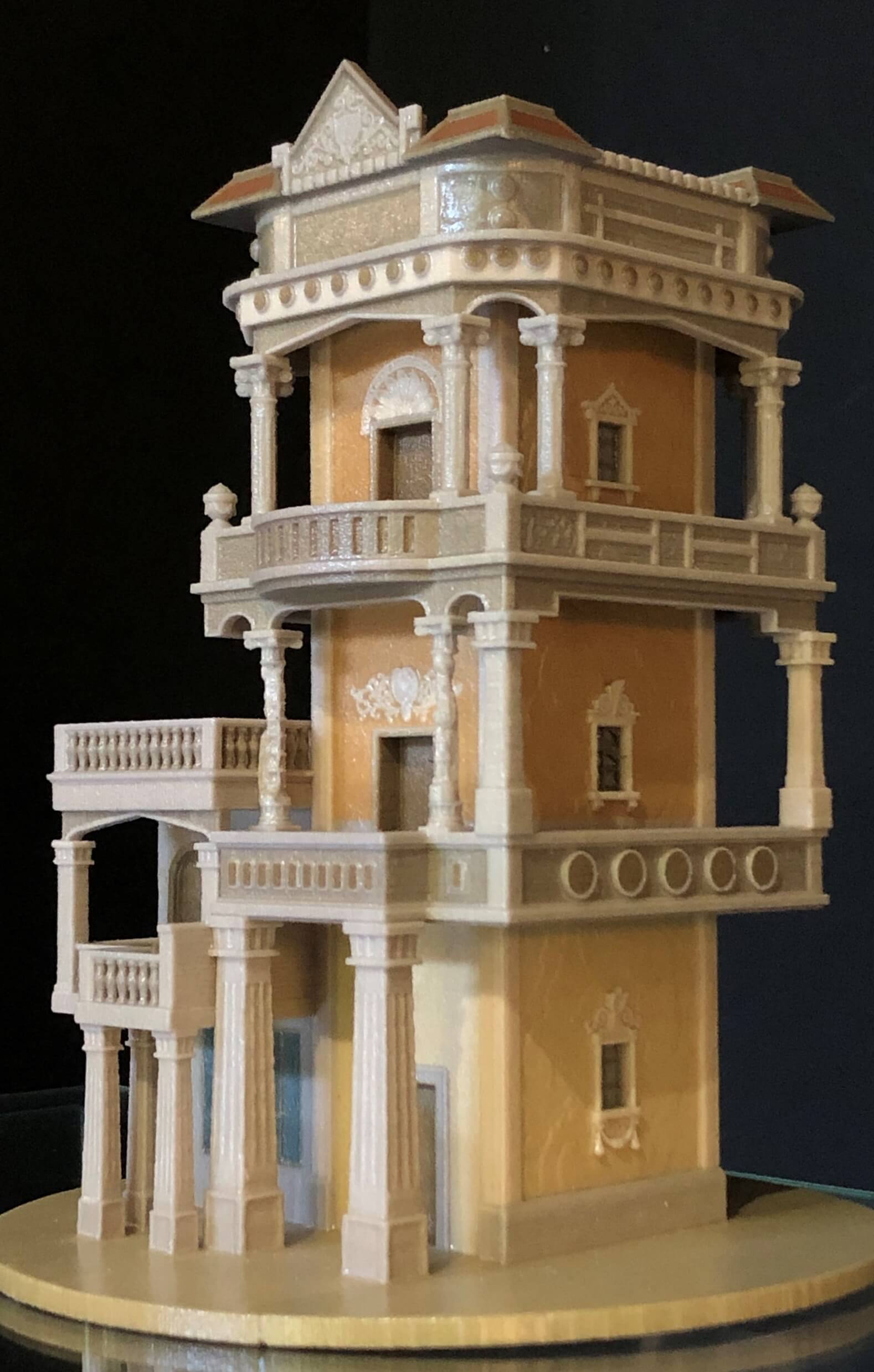

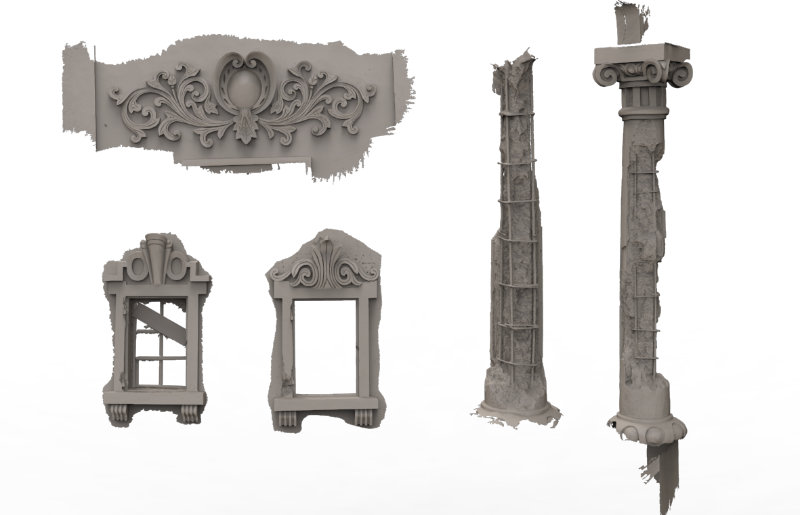

Fall 5: 3D-Derivatproduktion eines antiken Wulin-Gebäudes

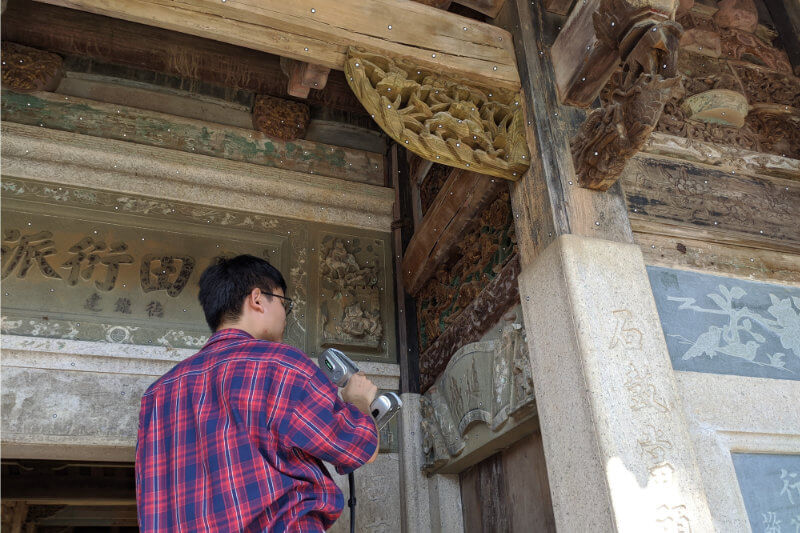

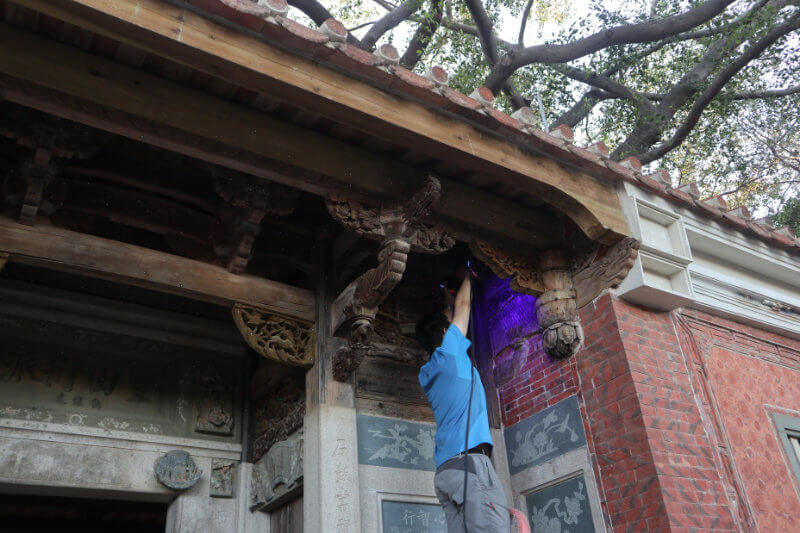

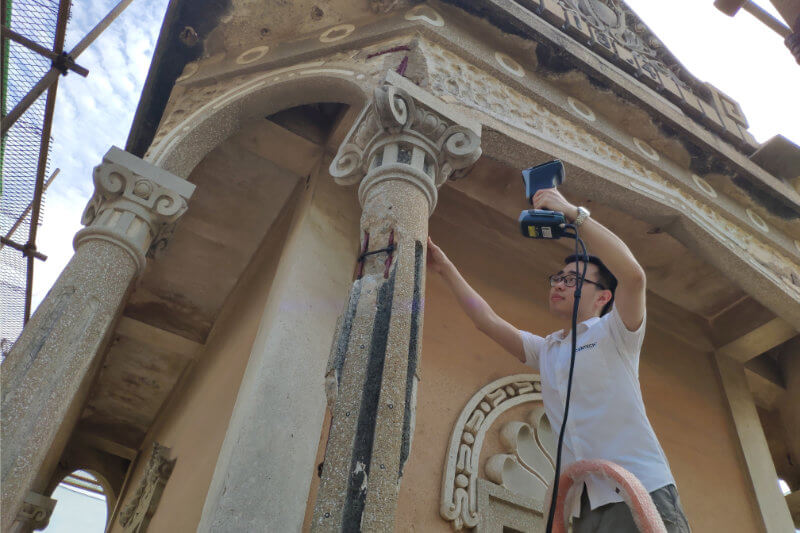

Feldstudie → Teilscannen von Gebäuden → Datenverarbeitung (vorwärts + rückwärts) → 3D-Druck

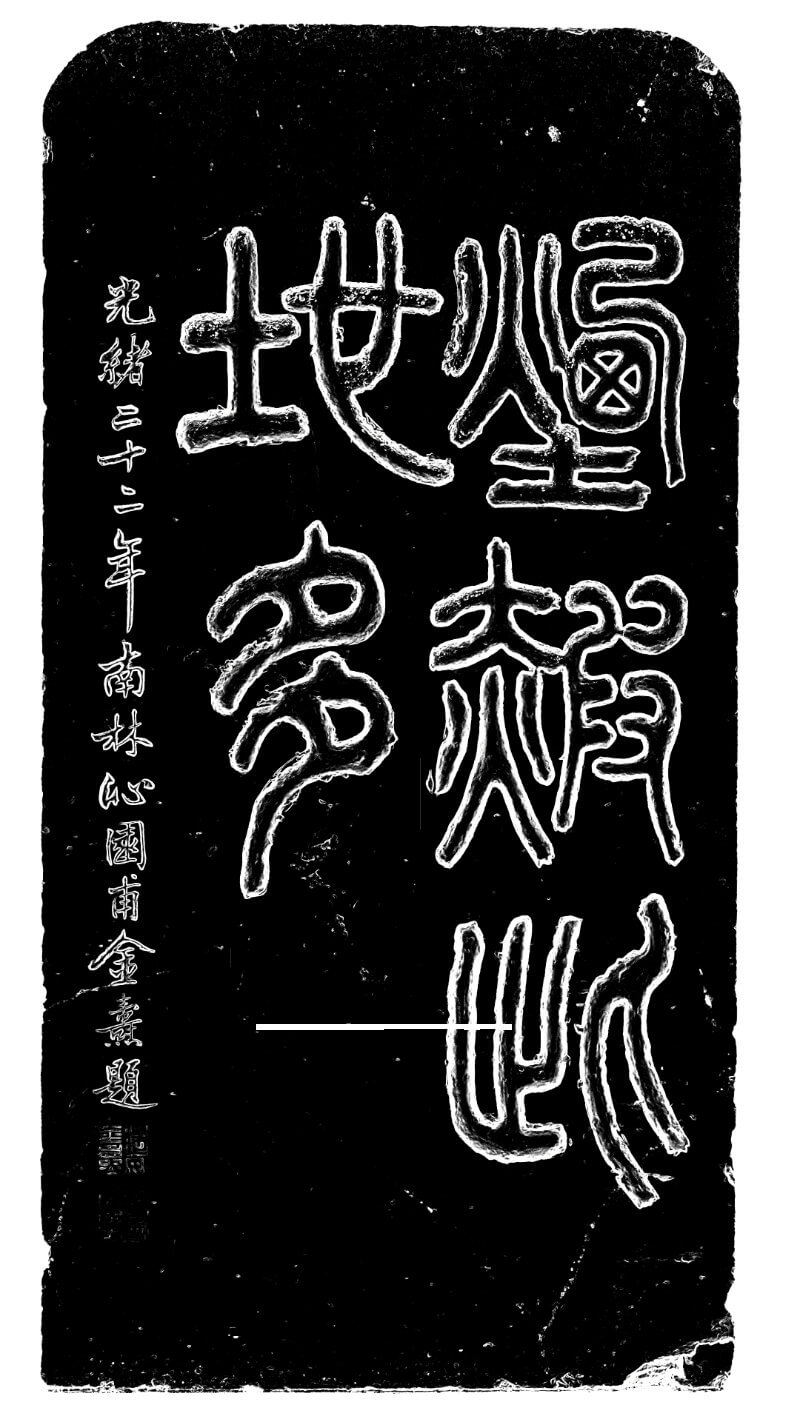

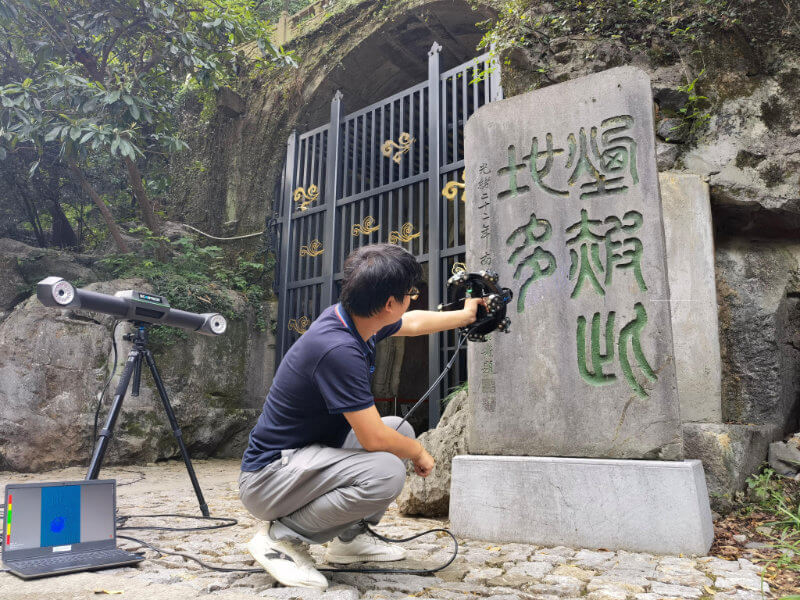

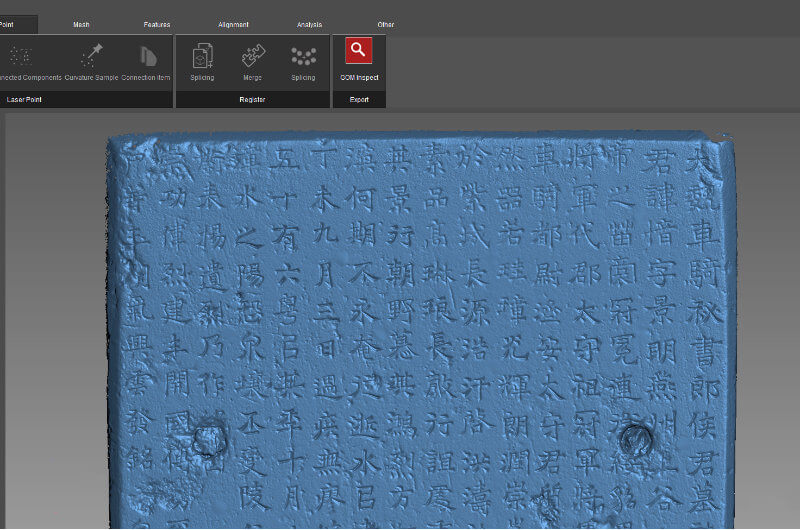

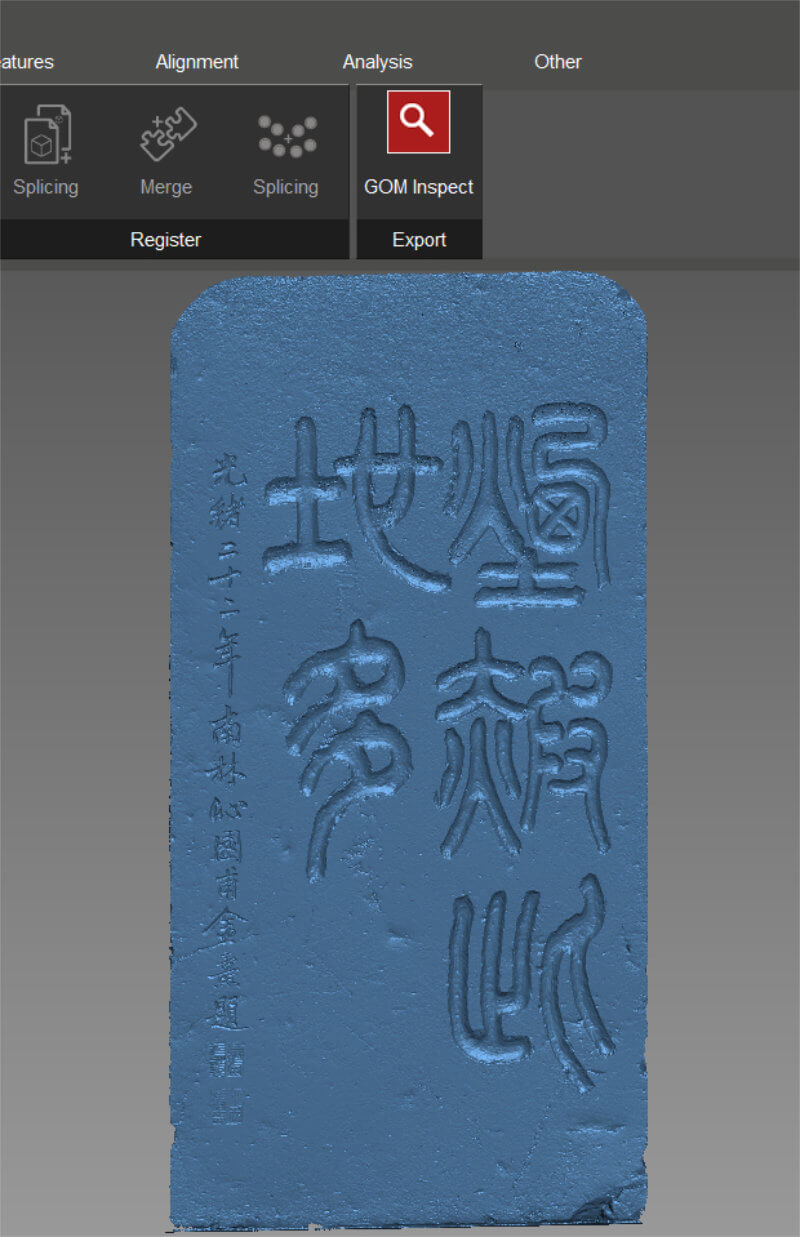

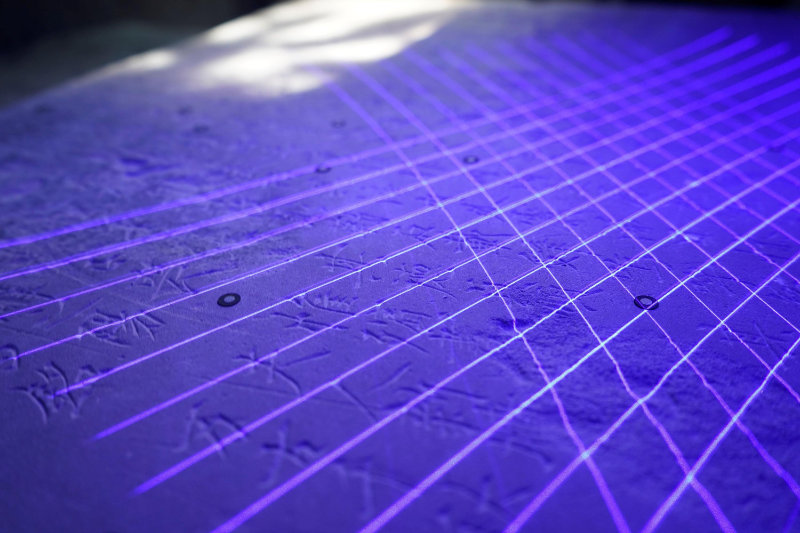

Vitrine 6: 3D-Abreibungen eines antiken Epitaphs

Fälle zur 3D-Digitalisierung von Kulturdenkmälern – Linienkarte von Kulturdenkmälern

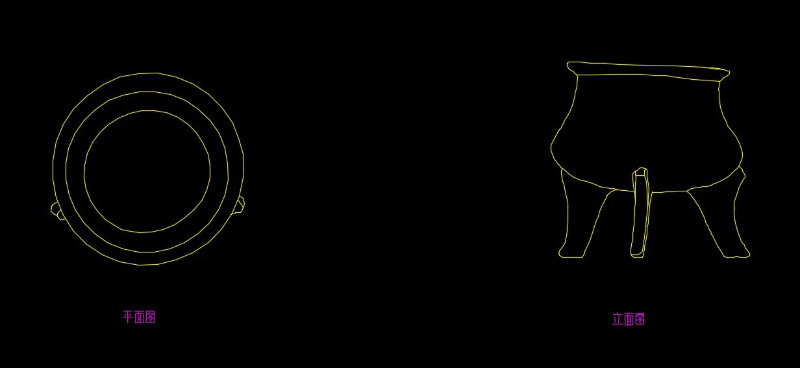

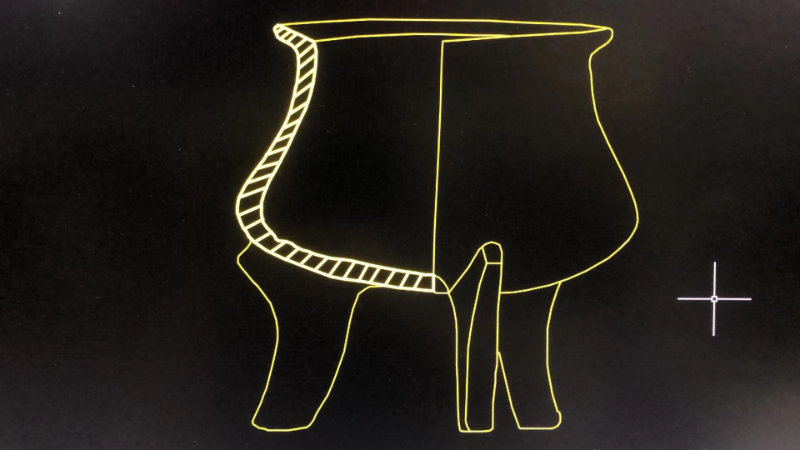

Fallbeispiel: 3D-gescanntes Modell hilft beim präzisen Strichzeichnen

Fälle zur 3D-Digitalisierung von Kulturdenkmälern – 3D-Modellierung in Echtfarben

Für die Echtfarben-3D-Modellierungsmethode wird die 3DeVOK-Kartierungssoftware.

Verfahren:

• 3D-Scan zum Erfassen von 3D-Daten (monochrom) der Oberfläche des Objekts, z. B. stl, obj.
• Optimieren Sie die erfassten 3D-Daten mithilfe von 3D-Software (Füllen von Löchern, Schnitzen, Reduzieren von Oberflächen usw.).
• Erfassen Sie Bilder aus allen Winkeln des Objekts mithilfe der SLR in einer gleichmäßigen Lichtumgebung.
• Hocheffizientes Texturmapping wird mithilfe der 3DeVOK-Kartierungssoftware.

Hardware-Ausstattung zur Datenerfassung:

• tragbarer Laser-3D-Scanner, SLR und Aufnahmekit (Fülllicht, Farbkalibrierungskarte, automatischer Drehteller)

The post-processing software mainly involves:

• 3DeVOK-Kartierungssoftware, Photoshop
• Other post-processing software: Geomagic Wrap, ZBrush, Marmoset Toolbag

Gesamter Prozess des Texture Mapping von Porzellan (Video-Tutorial)

Übersicht:

Erforderliche Kenntnisse: 3D-Scannen, professionelle SLR-Fotografie, Adobe Photoshop

Software zur Modelloptimierung: Geomagic Wrap, ZBrush, 3DS Max usw.

Software zur Texturzuordnung: 3DeVOK-Kartierungssoftware, Adobe Photoshop

Verfügbare Produkte, Lösungen und Services:

1. 3D-Scanner und 3DeVOK-Kartierungssoftware zu verkaufen
2. Mehrwertdienste für Scantech-Benutzer: wie Datennachbearbeitung, Texturmapping-Dienste, Unterstützung bei der Bearbeitung großer Mengen/schwieriger Teile usw.

Die optimale Lösung für die hochpräzise 3D-Digitalisierung von Kulturdenkmälern:

Reverse Modeling (hauptsächlich mit tragbaren 3D-Laserscannern, ergänzt durch tragbare Speckle-Scanner) + 3D-Modellierung/3D-Modelloptimierung + SLR + Texturmapping.

Wenn viele Arten von Materialien und Größen gescannt werden müssen, empfiehlt es sich, verschiedene Werkzeuge (verschiedene Arten von 3D-Scannern) flexibel aufeinander abzustimmen, um die beste Lösung zu erzielen.

Klicken Sie hier, um 3D-Modellierungsfälle in Echtfarben anzuzeigen, die mit der Mapping-Software 3DeVOK erstellt wurden.
