Escaneado 3D de la alfombrilla del coche con iReal 2E
El mercado automotriz se está desarrollando rápidamente, los fabricantes y las fábricas de alfombras para el piso del automóvil deben estar atentos a los últimos modelos de vehículos que llegan al mercado de vez en cuando y producir alfombras para el piso del automóvil que se ajusten perfectamente a cada modelo de vehículo. Escanear en 3D la alfombra del piso del automóvil para obtener datos precisos para producir una alfombra adecuada es una opción rentable para esos fabricantes y fábricas.
Las buenas alfombrillas de coche deben contener varias ventajas al mismo tiempo. En primer lugar, y lo más importante, la alfombrilla del suelo del coche debe encajar perfectamente, sin dejar espacios vacíos ni material adicional. En segundo lugar, debe brindar comodidad a las personas que lo pisan. Los siguientes pueden ser factores de puntos de bonificación: la apariencia, los tipos de materiales, etc.
Algunos de nuestros clientes en la industria de las alfombrillas para automóviles han utilizado el escáner 3D iReal 2E para capturar los datos de las alfombrillas para automóviles. El iReal 2E admite tres modos de alineación: alineación de texturas, alineación de características y alineaciones mixtas. Permite al usuario cambiar entre diferentes modos al escanear diferentes partes del automóvil.

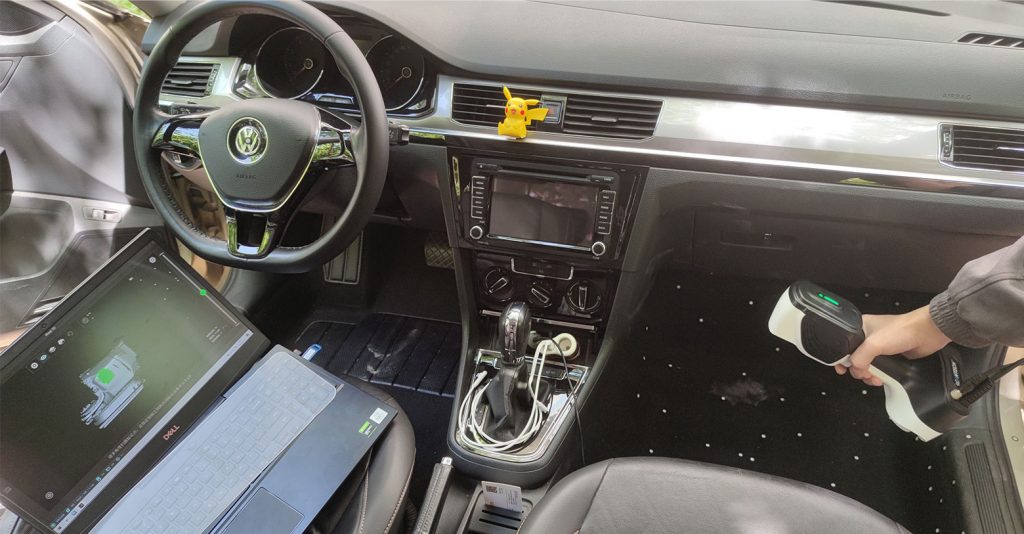

Además, iReal 2E puede funcionar con o sin marcadores en diferentes circunstancias. Por lo tanto, le mostraremos los dos tipos de condiciones de escaneo: con marcadores y sin marcadores.

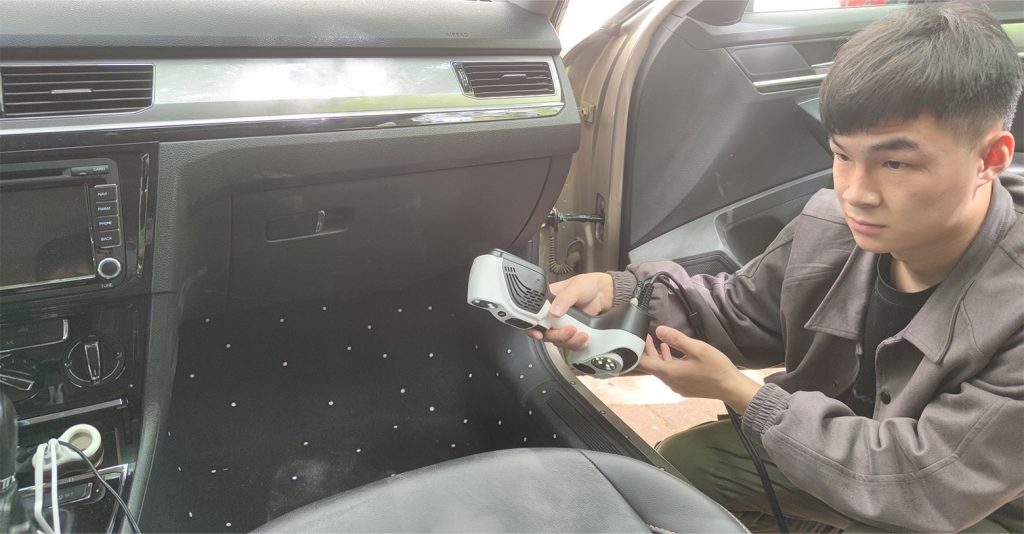

Escaneado 3D de la alfombrilla del coche sin marcadores
Escaneado 3D de la alfombrilla del coche sin marcadores

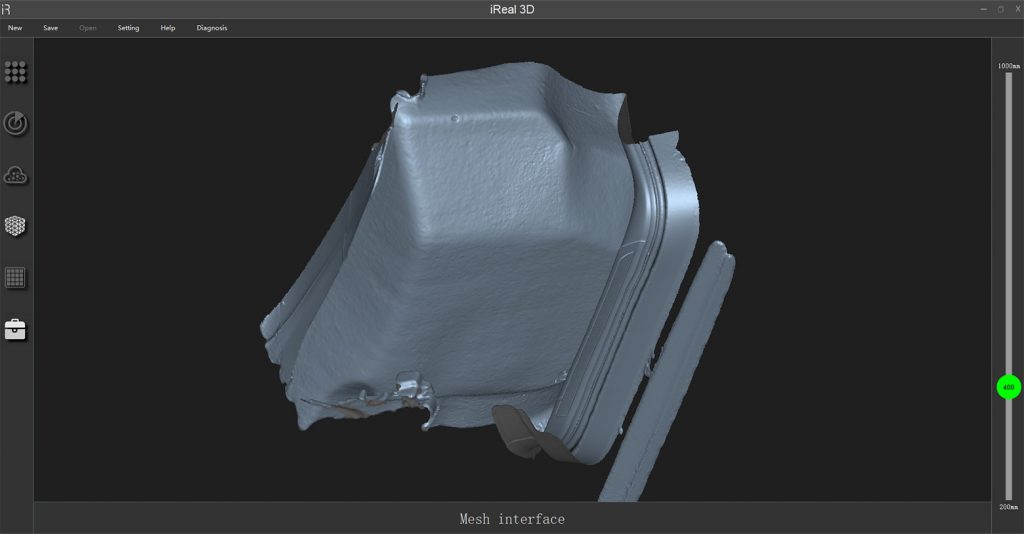

Los principales pasos para convertir datos 3D en dibujos 2D

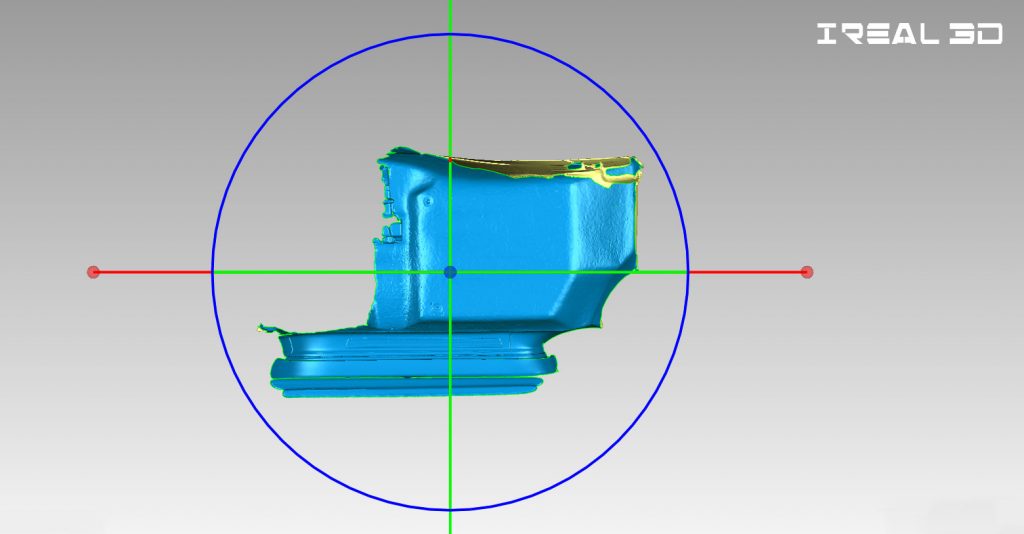

1. Registro global de datos 3D para ajustar las coordenadas en Geomagic Wrap.
2. Vinculación manual de cada punto en función de la estructura de la alfombrilla de pie automática para extraer las líneas de borde.

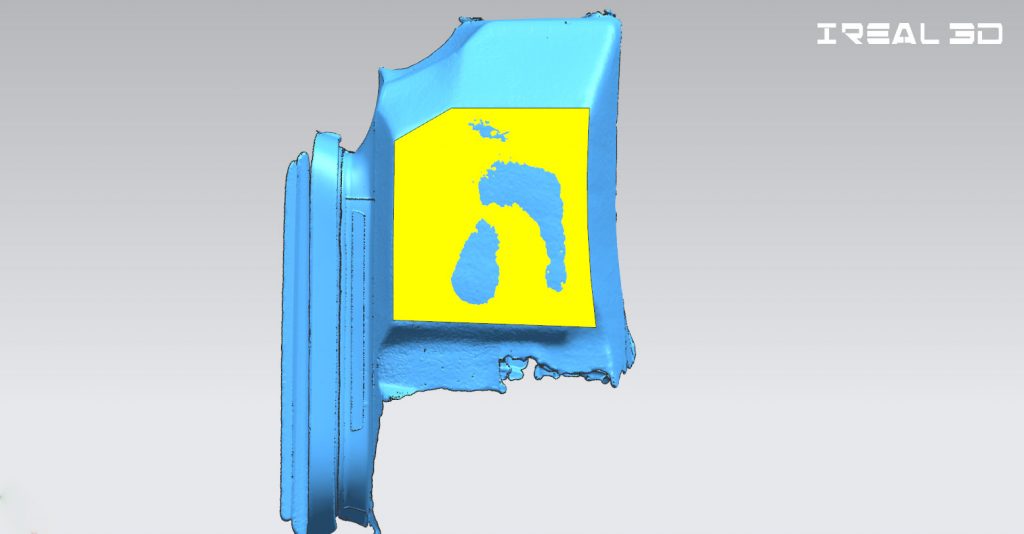

3. Crear y reconstruir para obtener superficies NURBS lisas.

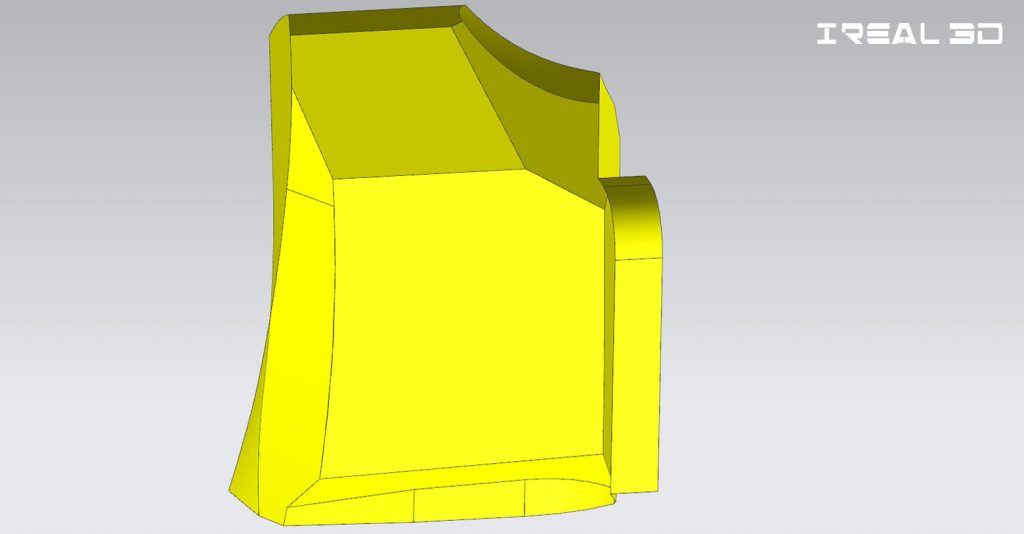

4. Aplanar las superficies NURBS para convertirlas en formas 2D.

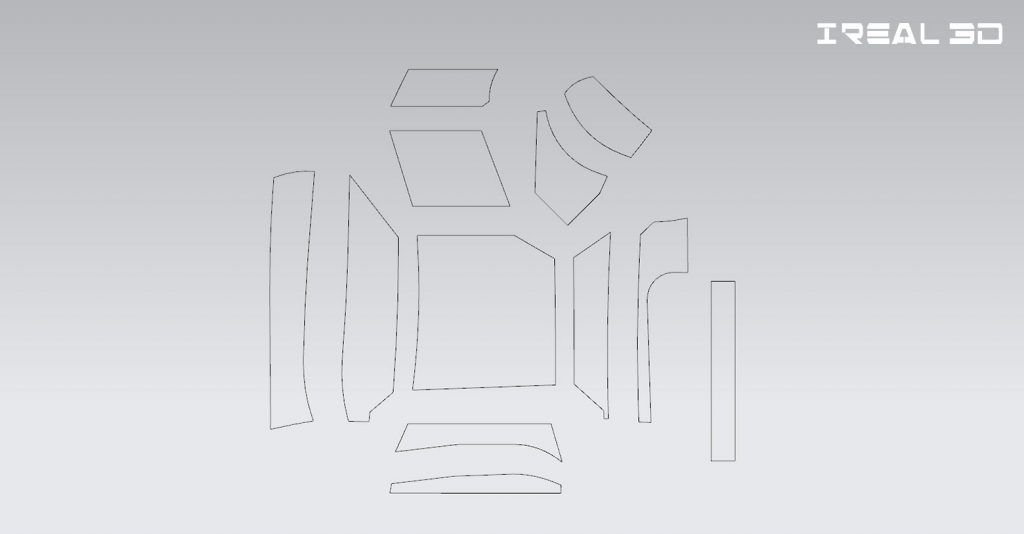

5. Dibujo y optimización de sus contornos CAD.

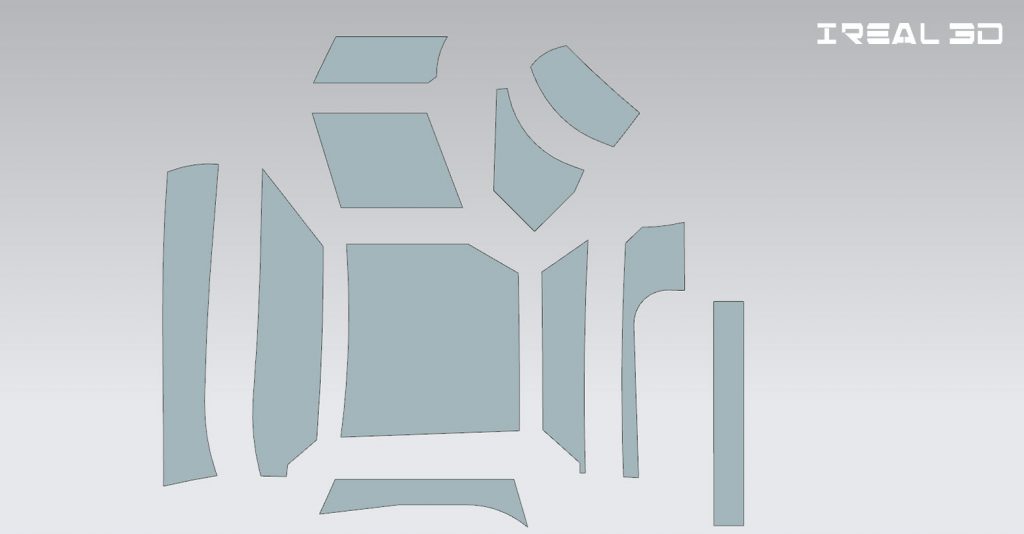

6. Coser para obtener el producto terminado de acuerdo con los esquemas CAD.
Con datos 3D de alta precisión, los fabricantes de tapetes para automóviles pueden producir tapetes en masa de acuerdo con cada modelo y marca de vehículo, con una experiencia más personalizada.
