Conozca el software de mapeo 3DeVOK

08/24/22

Después del escaneo 3D láser de alta precisión de Scantech, en cuanto al mapeo de alta definición en la parte de posprocesamiento, el equipo de 3DeVOK de Scantech brinda una solución completamente nueva: el software de mapeo inteligente 3DeVOK.

El software utiliza tecnologías de fotogrametría, reconocimiento de imágenes de IA, fusión de texturas y edición de líneas de costura para lograr un mapeo eficiente y preciso.

Puede descargar el software haciendo clic aquí.You can download the software by clicking here.

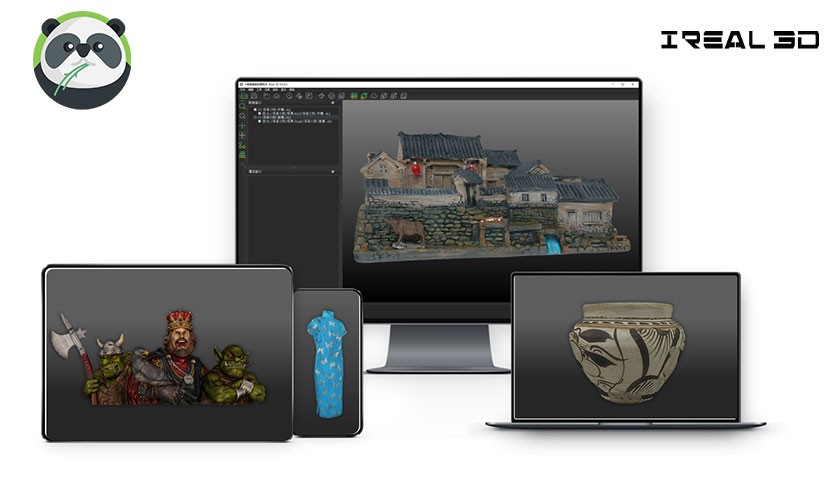

ireal 3d smart mapping software

El software está altamente integrado (la forma tradicional de posprocesamiento requiere que varios software 3D funcionen simultáneamente y tiene altos requisitos en cuanto a capacidades y experiencia del personal de posprocesamiento) y altamente automatizado (la tasa de automatización ha llegado a más del 95 %, lo que hace es más fácil de usar.

No existe un alto requisito profesional para el personal de post-procesamiento. Además, dado que la mayor parte del procesamiento está automatizado, la persona responsable del posprocesamiento puede usar múltiples computadoras y procesar múltiples modelos al mismo tiempo), altamente eficiente (se ha reducido el tiempo de mapeo en un objeto con mid-mesh a solo media hora, mientras que el procesamiento tradicional toma al menos 2-5 horas), las ventajas anteriores mejoran significativamente la eficiencia de producción de mapeos de alta definición y reducen en gran medida el costo de producción.

En términos de finura, el software de mapeo inteligente 3DeVOK logra 0 pérdida de resolución de imagen y restaura cada detalle de textura en el objeto en la mayor medida posible.

●Altamente automatizado e inteligente:más del 95% del trabajo es manejado automáticamente por el software

●Operación simple, fácil de usar: puede comenzar con un día de capacitación, ser hábil en una semana de uso, incluso sin experiencia previa

●Salida eficiente: solo toma 30 minutos procesar el modelo medio (caras de 30-100w) y el modelo alto

●Alta definición y calidad sin pérdidas: admite salida de mapeo de texturas de ultra alta resolución 4K, 8K, 16K para garantizar la calidad de los mapeos de texturas

●Mapeo preciso: fusión de textura natural y uniforme, precisión de textura ≤ 0,1 mm, uniformidad de color (coherencia de color entre varias fotos) ≥ 95 % Defectos de imagen (mapeo de objetos extraños, reflejos, contaminación de lentes, etc.) ≤ 0,01 %

El proceso principal de hacer modelos 3D en color de alta definición.

Paso 1: Recopilación de datos

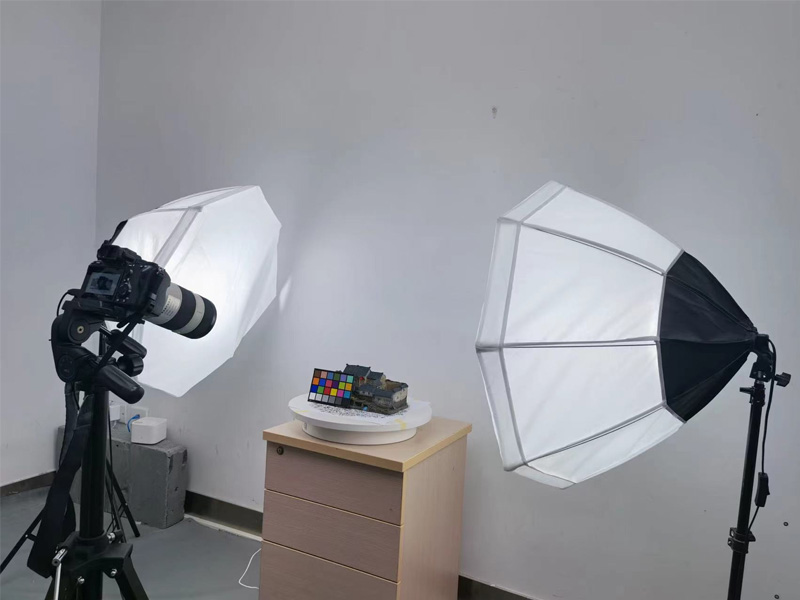

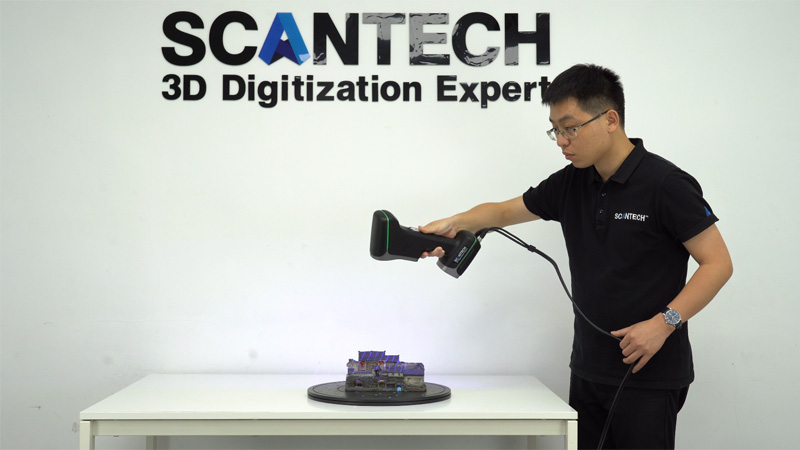

Escaneo 3DPhoto CollectionColección de fotos

Paso 2: Preprocesamiento de modelos y fotografías

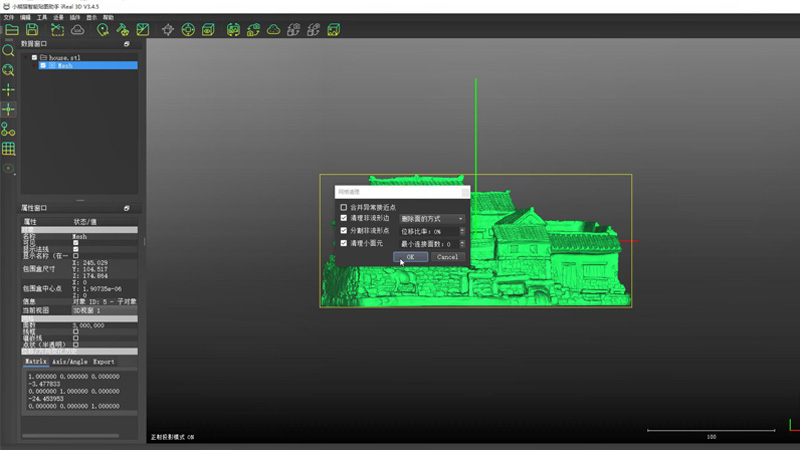

Modelo de preprocesamiento

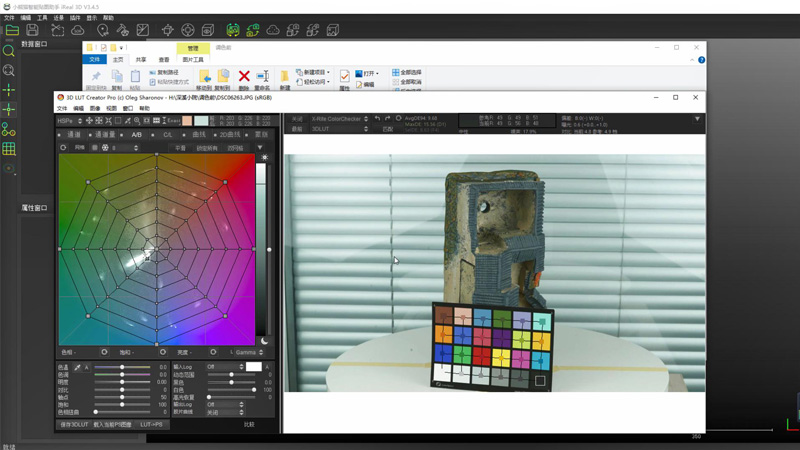

Ajuste de color de la foto

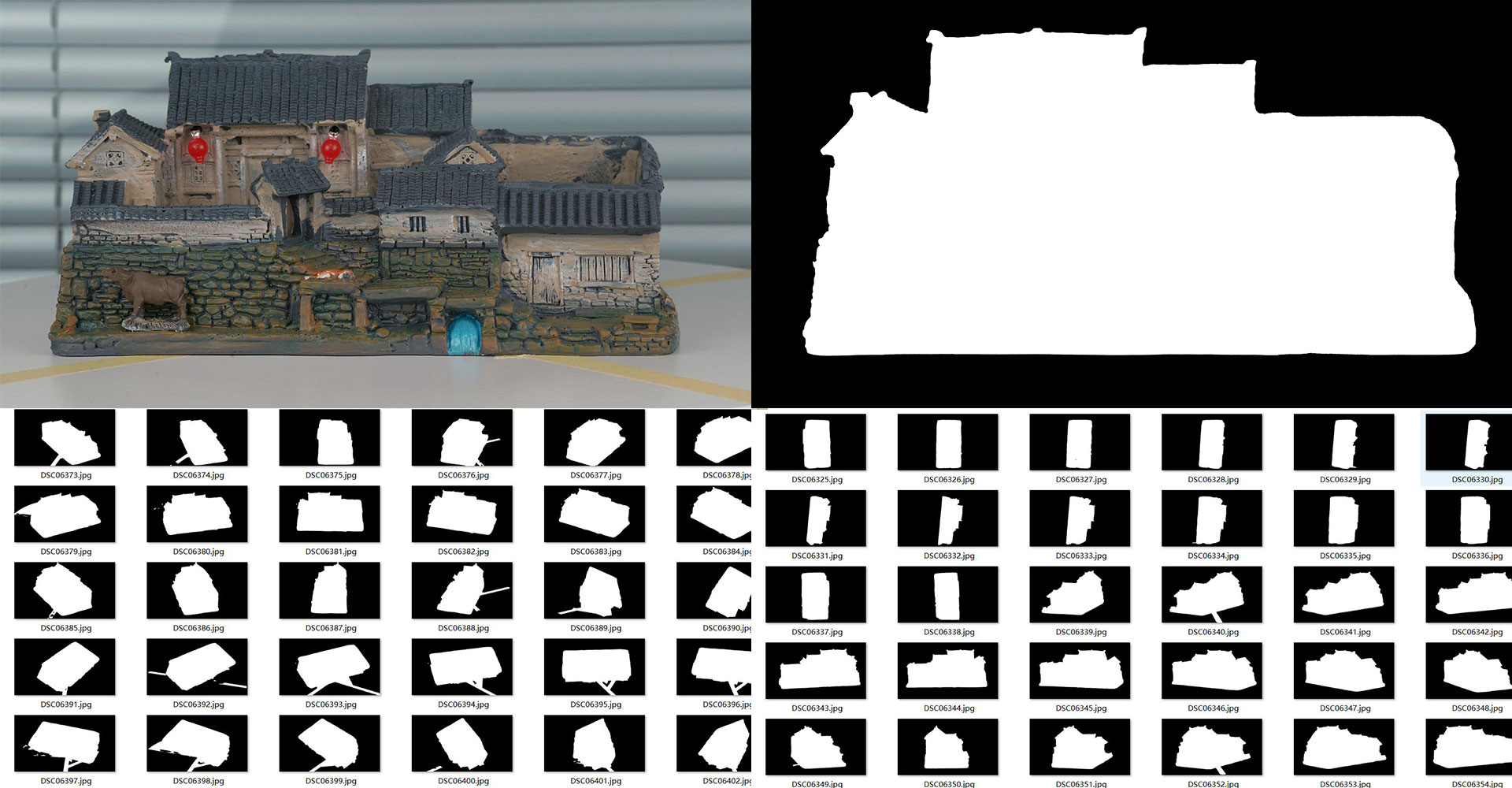

Paso 3: extracción automática de sujetos de fotos

A través de la tecnología de reconocimiento de imágenes AI, la extracción de las partes principales de todas las fotos se completa automáticamente (el blanco es la parte principal reconocida automáticamente), que se utiliza para el siguiente paso: la orientación relativa de las fotos.

Automatic extraction of photo subjects

Paso 4: Orientación relativa de las fotos

Importe todas las fotos con un clic, calcule automáticamente las posiciones relativas de cientos de conjuntos de fotos en 5-10 minutos y complete la orientación relativa de todas las fotos

Usando las funciones de textura (la parte principal) entre las fotos, calcule automáticamente, complete la clasificación de posición espacial relativa de todas las fotos y luego construya una cámara virtual de secuencia y vértice disperso para todas las fotos

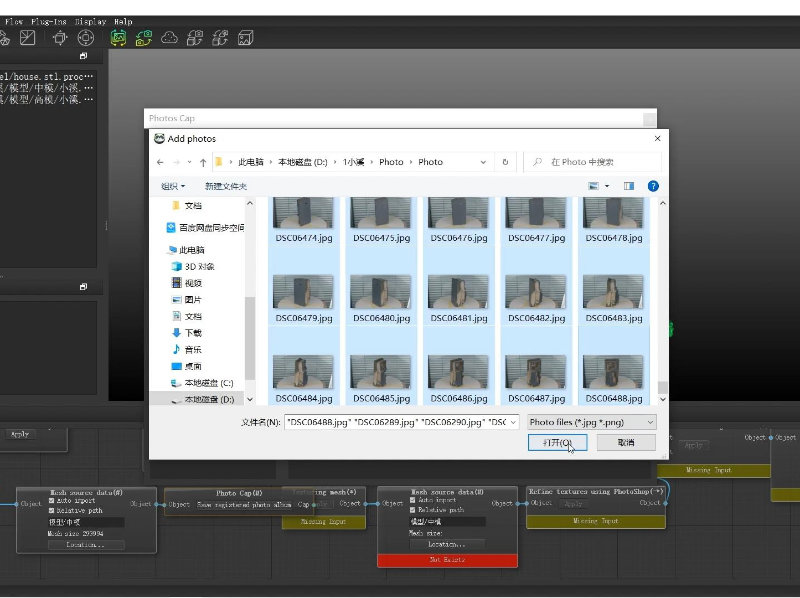

import - iReal 3D Mapping Software
Importa cientos de fotos con un clic

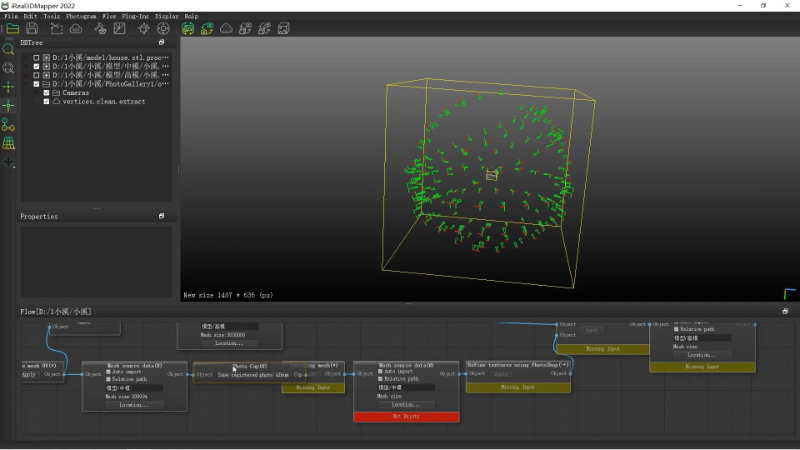

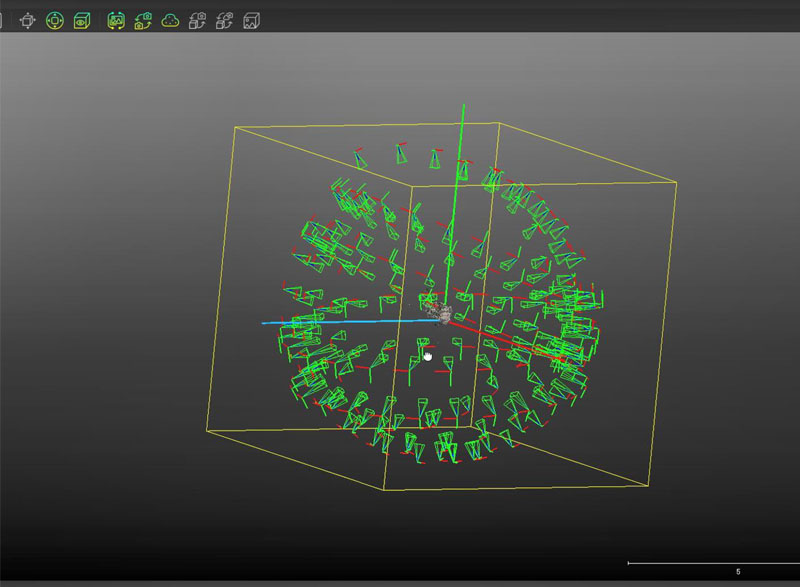

Sequence virtual camera - iReal 3D Mapping Software
Secuencia de cámara virtual

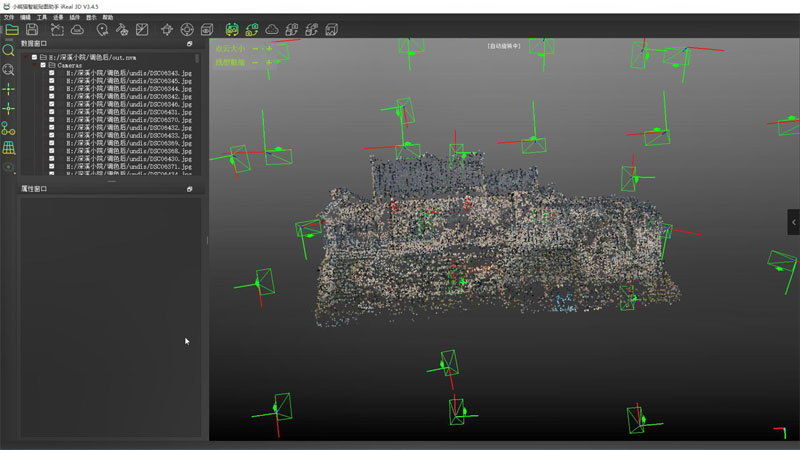

Reconstructed sparse vertice - iReal 3D Mapping Software
Vértice disperso reconstruido

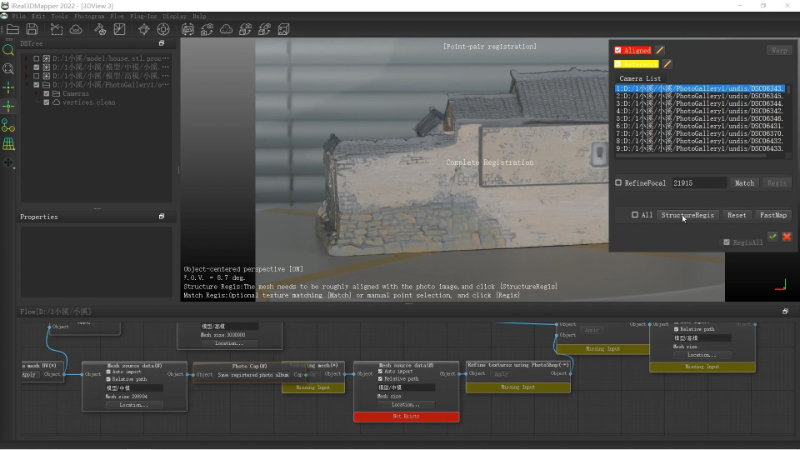

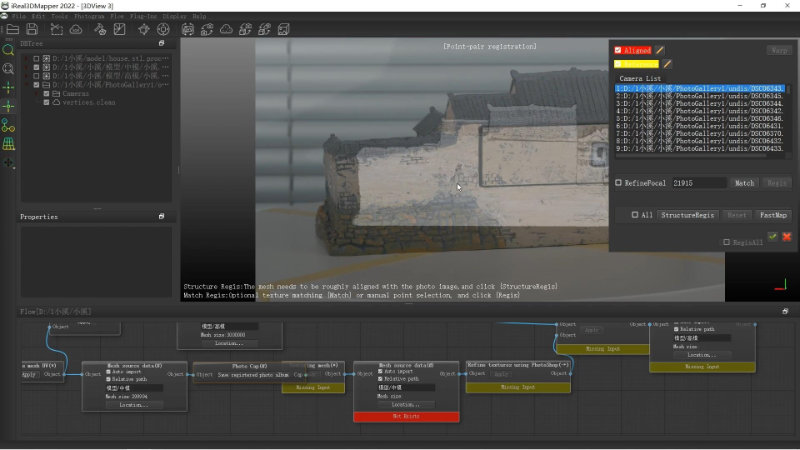

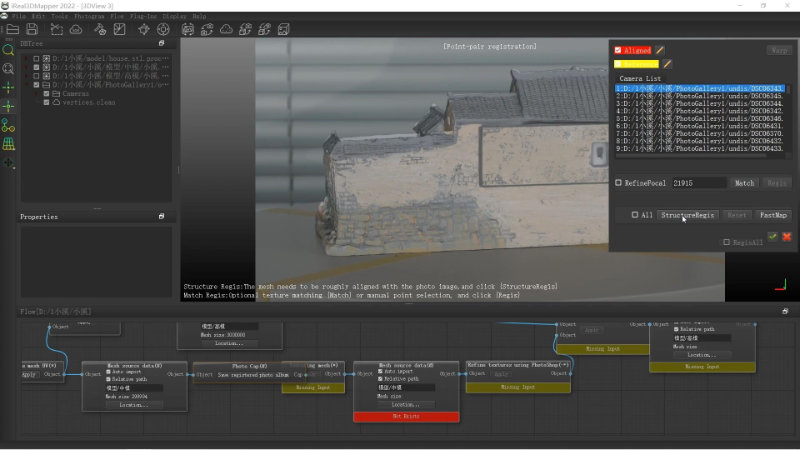

Paso 5: Orientación absoluta – Alineación manual

Seleccione una foto, coloque el modelo 3D en el mismo tamaño y posición que la foto, analice las características estructurales similares de la foto y el modelo a través de un algoritmo inteligente, complete la alineación precisa automática de una sola foto y el modelo, y luego automáticamente construya la relación de mapeo espacial entre el modelo y la foto con un solo clic

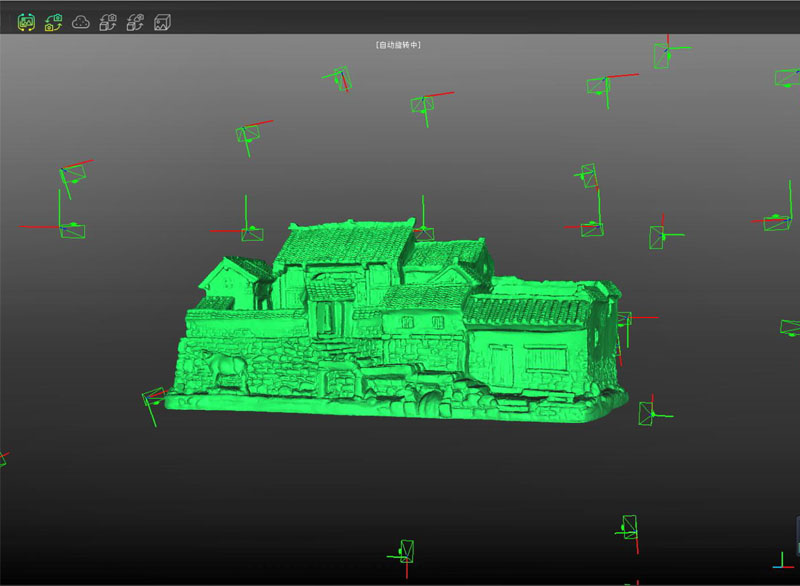

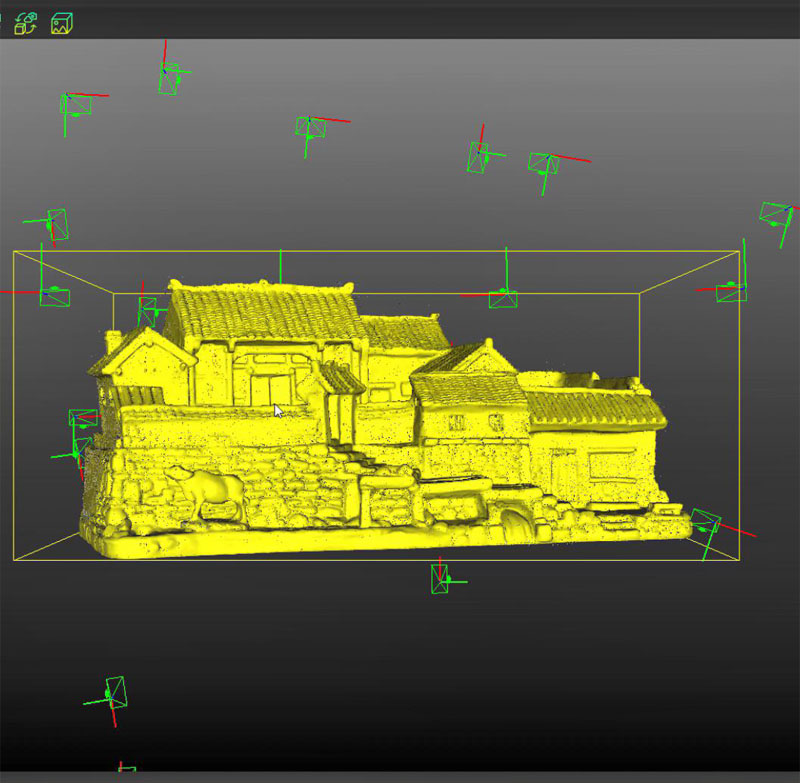

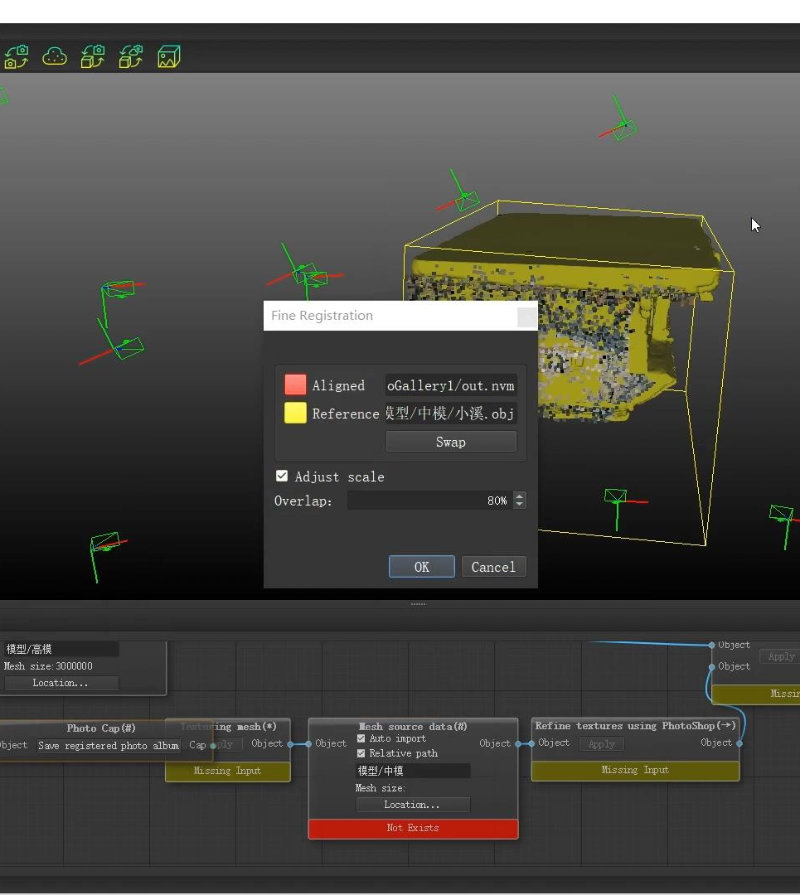

Paso 6: Orientación Absoluta – Registro de Multas

fine registrationfine registration

Paso 7: Mapeo inteligente

1. Identifique de forma inteligente las texturas incorrectas (área de fácula, área desenfocada/borrosa, área sin objetos) y elimine automáticamente las texturas reflectantes.

2. Cada superficie de malla triangular del modelo se puede asociar con múltiples fotos de múltiples ángulos, calcular y clasificar automáticamente la calidad de su textura y seleccionar automáticamente texturas de alta calidad con pesos más altos.

(Estadísticas ponderadas de muchos parámetros como nitidez, saturación, ángulo, etc.) Para mapeo inteligente, reduciendo el trabajo de eliminación manual de fáculas y áreas borrosas desenfocadas.

3. Después de que el mapeo sea exitoso, las líneas de costura de la textura se generan automáticamente y las texturas incorrectas que no se eliminan por completo se editan en tiempo real para lograr la fusión perfecta de texturas de imágenes de múltiples ángulos en el modelo 3D.

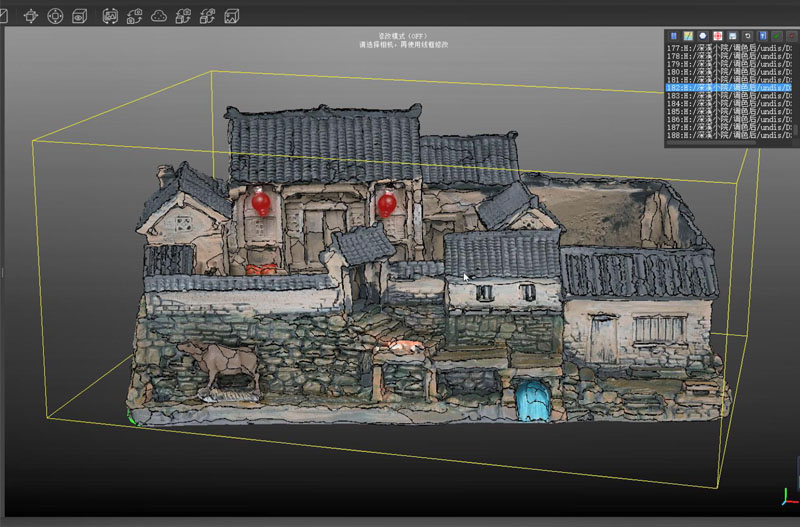

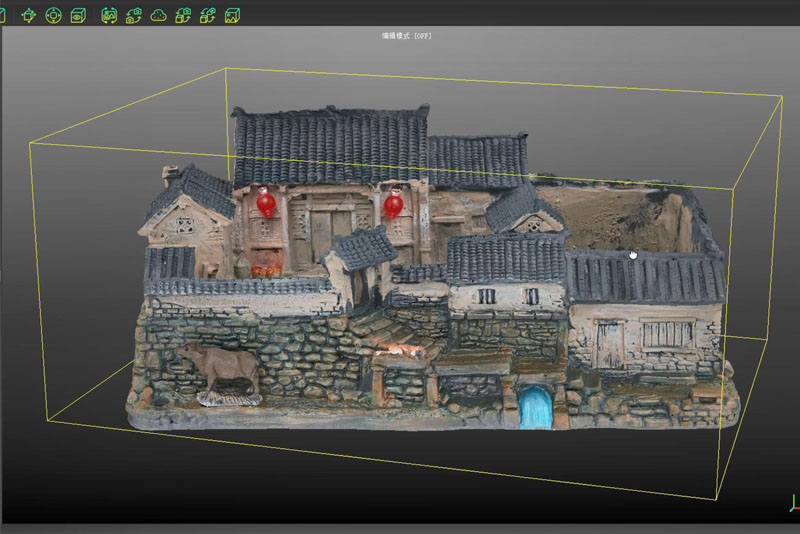

Smart MapperSmart Mapper

Paso 8: Edición de líneas de costura en tiempo real

Visualización, edición en tiempo real y refinamiento:

Para mapas que no coinciden completamente o mapas locales con reflejos, fotos borrosas desenfocadas, etc., puede usar la herramienta de edición de líneas de unión para realizar un refinamiento preciso en tiempo real.

El tiempo para recalcular la textura se puede controlar dentro de 1 segundo

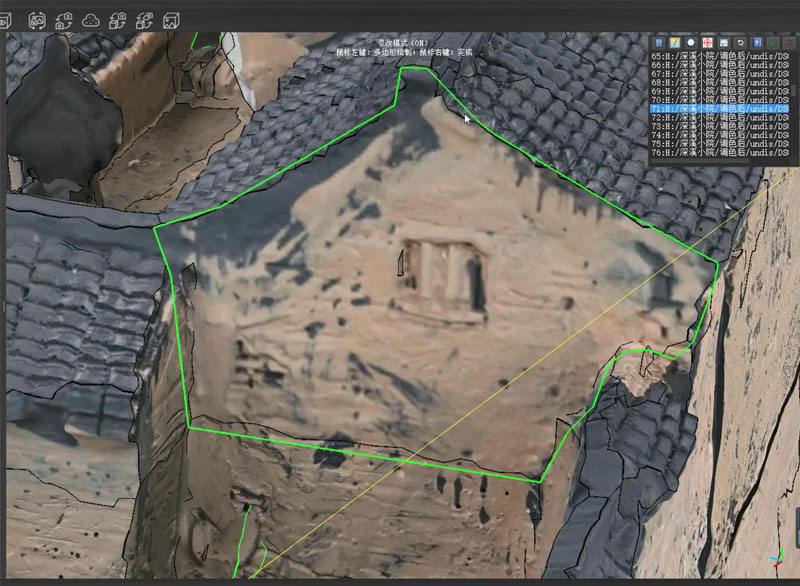

time seam line editing before - 3D Mapping Software
edición de línea de costura de tiempo antes
time seam line editing after - 3D Mapping Software
edición de línea de costura de tiempo después

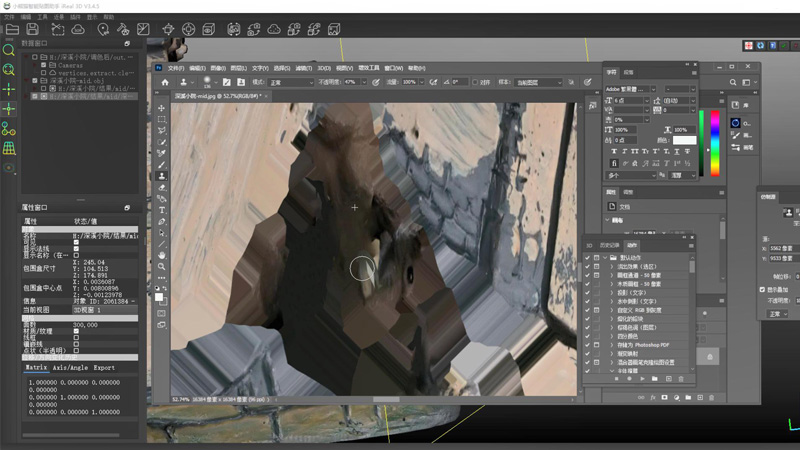

Paso 9: Complemento de Photoshop

photoshop plug-in - 3D Mapping Software

Paso 10: nivelación y difuminado de color con un solo clic

El procesamiento de fusión inteligente de mapeos asegura que el efecto sea natural y tenga uniformidad en el color:

1. Usar el algoritmo de mezcla de Poisson para completar el cálculo del color

2. Procesamiento de plumas para la textura del área de la línea de costura

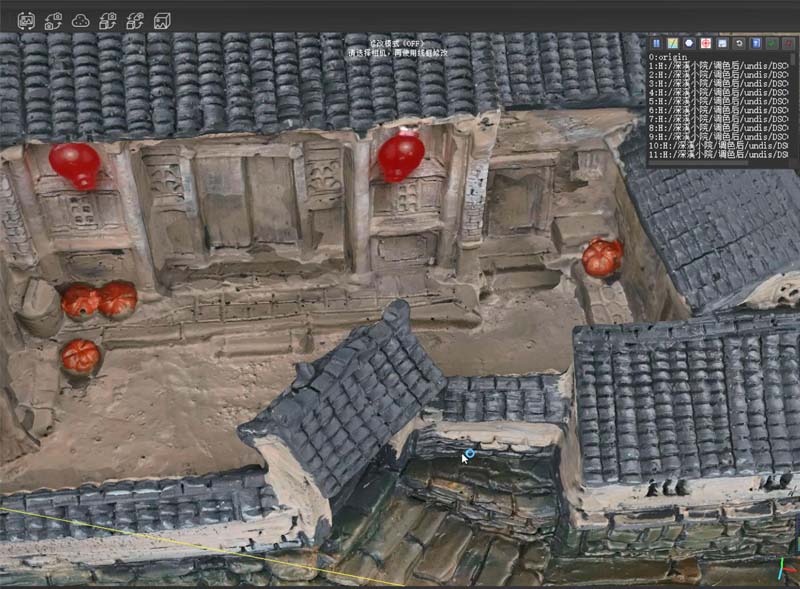

One-click color leveling and feathering - iReal 3D Mapping Software
Nivelación de color con un clic y difuminado antes

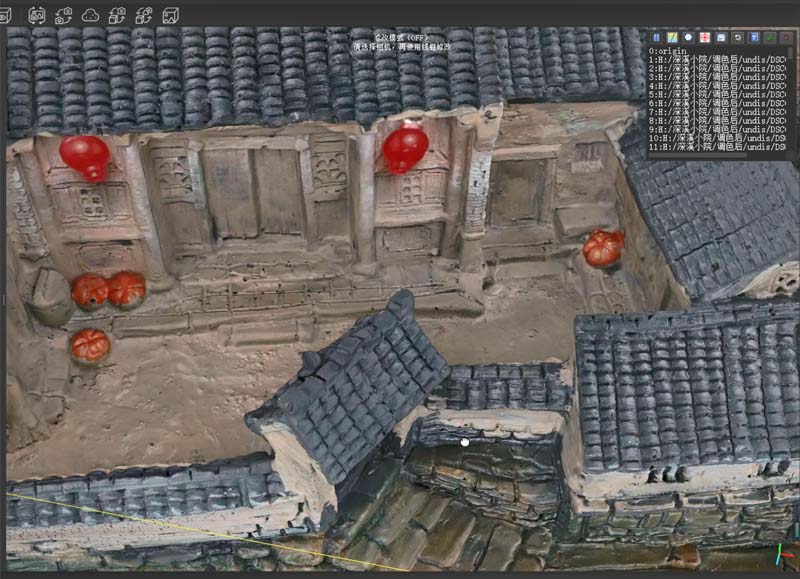

One-click color leveling and feathering - iReal 3D Mapping Software
Nivelación de color con un clic y difuminado después

3DeVOK Mapping Software – Specifications

Data format 720°digital 3D model
Output format *.obj,*.ply,*.fbx,*.stl,*.off and other universal 3D formats
Resolution of texture 16384*16384、8192*8192、4096*4096
Mapping error ≤0.08+0.02*D/300 mm (“D” represents the largest size of the item, the unit is mm)
Average chromatic aberration (CIEDE2000)≤5
Image spot (Foreign object mapping, light spot, lens contamination, etc.) ≤ 0.01%
Color uniformity After multiple photos are mapped, uniform light and color to ensure that the overall color of the utensils is consistent
Mapping edge Mapping edges blend naturally and seamlessly
Mapping accuracy ≤0.1 mm
