Estudios de caso sobre digitalización 3D de reliquias culturales

Usando la tecnología de modelado digital 3D de reliquias culturales, obtenga con precisión la información 3D de su textura y tamaño, establezca modelos 3D de preciosas reliquias culturales y lleve a cabo una protección digital efectiva para ellas.

La digitalización 3D puede proporcionar un soporte de datos importante para la protección digital de preciosas reliquias culturales.

Hay tres tipos principales de modelos 3D que normalmente produce la digitalización 3D de reliquias culturales:

• Modelo 3D de alta precisión: utilizado en el archivo de datos, análisis de investigación científica, restauración del patrimonio, impresión y reproducción 3D, identificación de daños, etc.;
• Mapa de líneas de reliquias culturales: dibuje mapas de líneas más rápido basados en modelos 3D, registre reliquias de manera científica y vívida en forma de puntos, líneas y superficies, y utilícelos para estudiar la decoración, la artesanía y otra información sobre reliquias culturales;
• Modelado 3D en color verdadero: aplicado al sistema de visualización digital, reconstrucción panorámica de la sala de exposiciones virtual, producción de animación de visualización educativa, sistema de visualización de modelo 3D en el terminal móvil (como WeChat), sistema de visualización táctil multimedia fuera de línea, etc.

En este artículo, presentaremos los tres tipos de modelos 3D respectivamente.

Escáneres 3D:

• Escáner 3D de mano iReal 2E
• Escáner láser 3D SIMSCAN
• Escáner láser KSCAN-Magic 3D
• Escáner TrackScan 3D

Notas:

• Al usar KSCAN-Magic y SIMSCAN, debe pegar marcadores en el auxiliar de escaneo para obtener datos 3D del objeto escaneado. Si el objeto escaneado no se puede pegar con marcadores y el auxiliar de escaneo no puede ayudar, es más adecuado escanear reliquias dentro de los 50 cm (si el tamaño es demasiado grande, se deben colocar marcadores en el objeto escaneado). El precio de KSCAN-Magic es moderado.
• TrackScan puede realizar un escaneo sin marcadores, especialmente para reliquias culturales de tamaño mediano y grande; sin embargo, su precio es relativamente alto.

Casos de digitalización 3D de reliquias culturales – modelo 3D de alta precisión

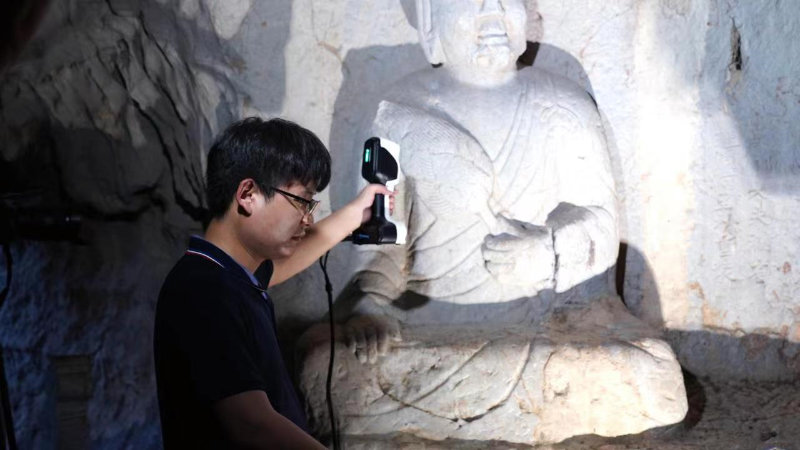

Caso 1: escaneo 3D Yanxia Dong

Escaneo 3D de obras de arte y objetos tallados de tamaño mediano y grande con superficies mate (el tamaño de escaneo recomendado debe ser mayor de 50 cm, adecuado cuando los requisitos de restauración del color y precisión son relativamente bajos).

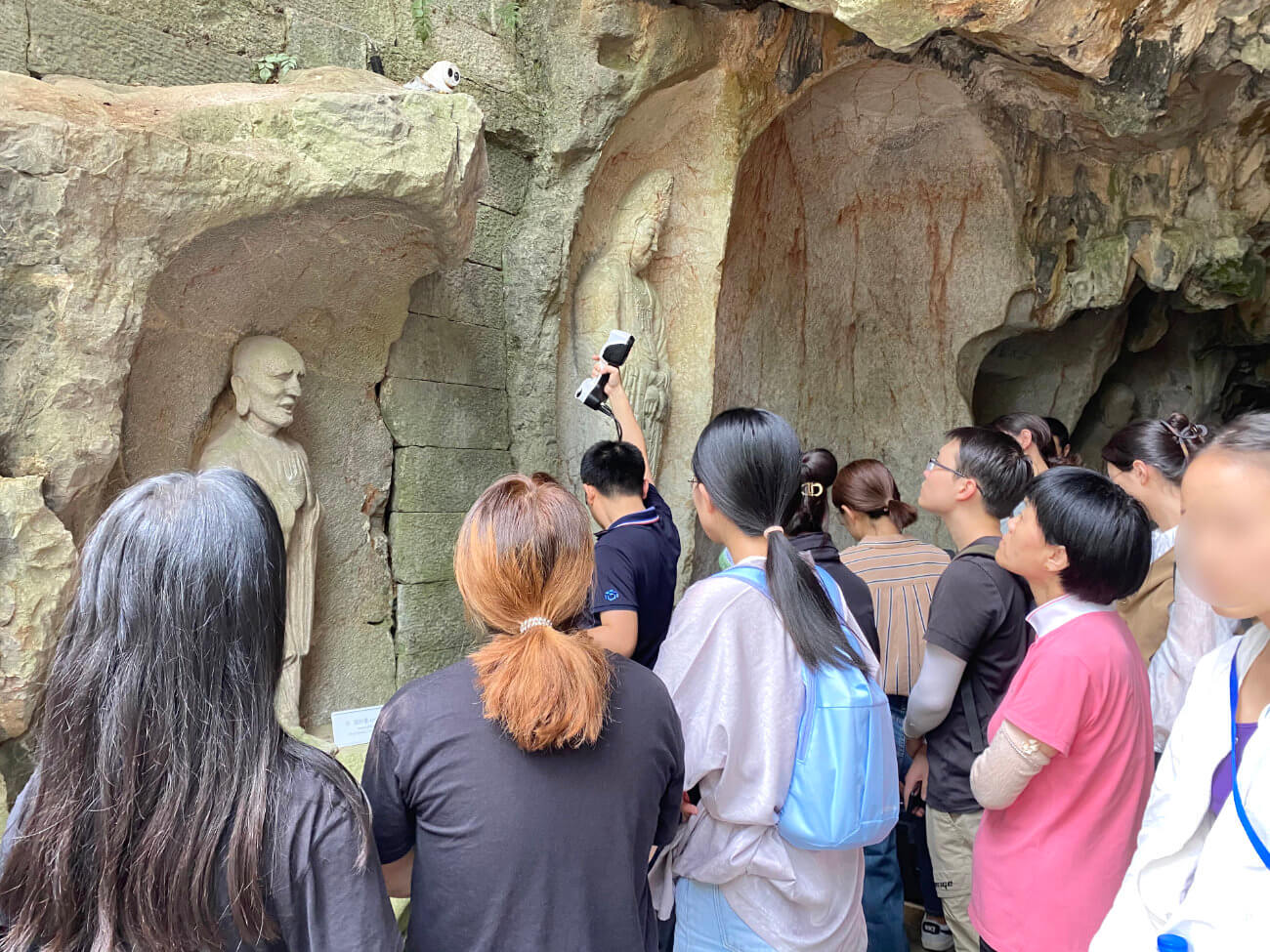

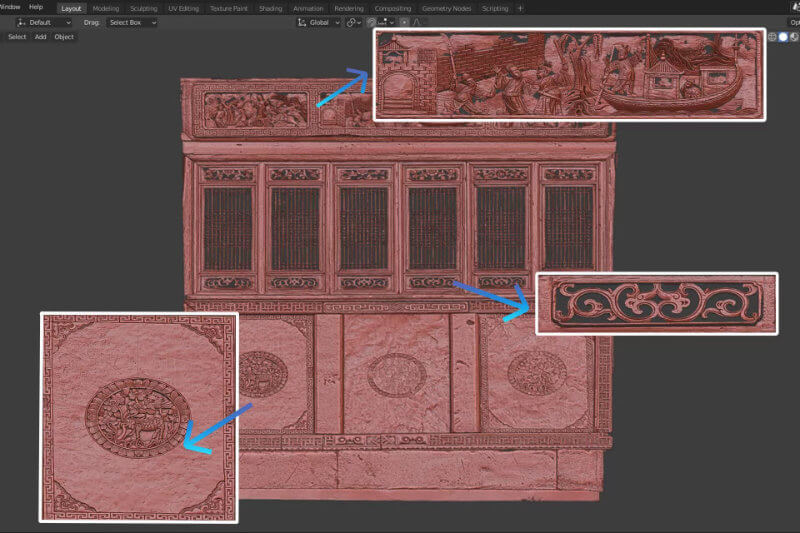

Caso 2: escaneo 3D de tallas de paredes antiguas

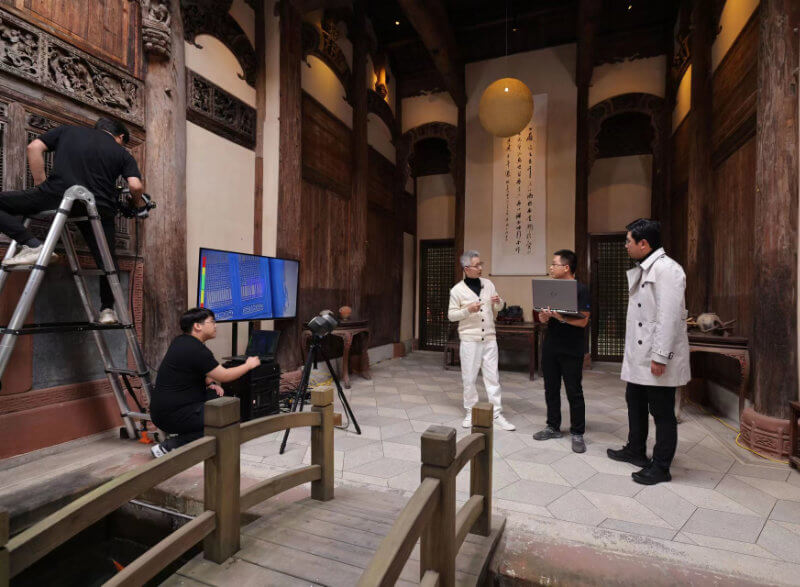

Escáneres 3D: serie de escáneres KSCAN-Magic, TrackScan 3D

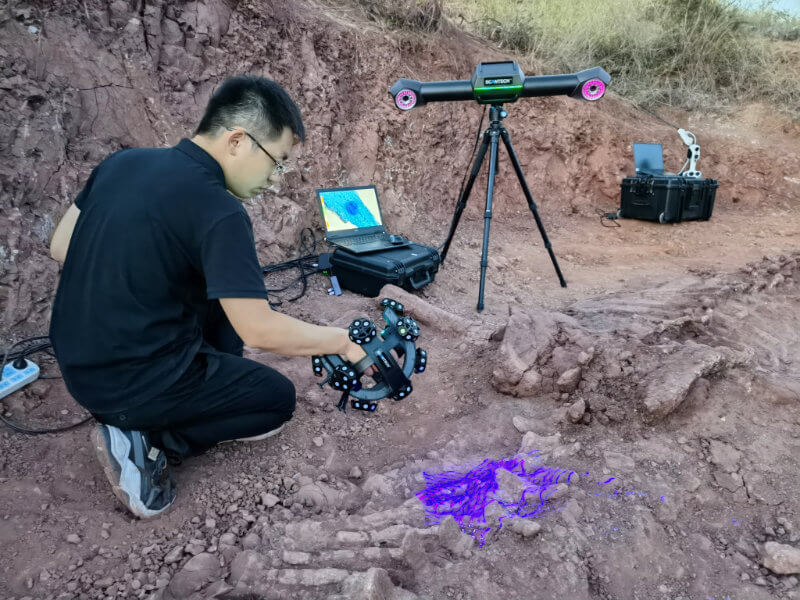

Caso 3: Protección digital 3D del dinosaurio Lufeng de Yunnan

Fósil de dinosaurio escaneado en 3D

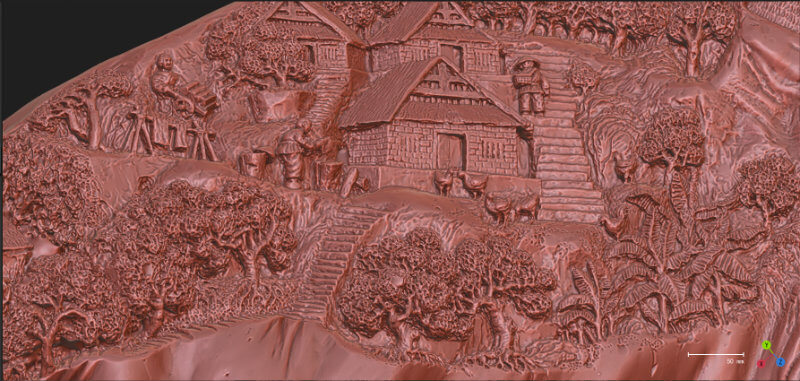

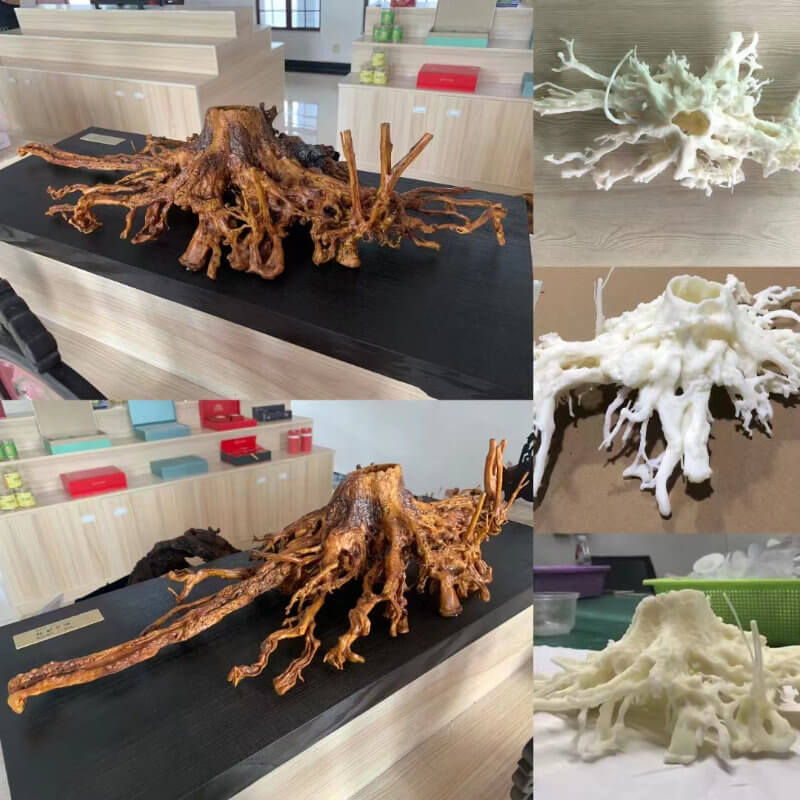

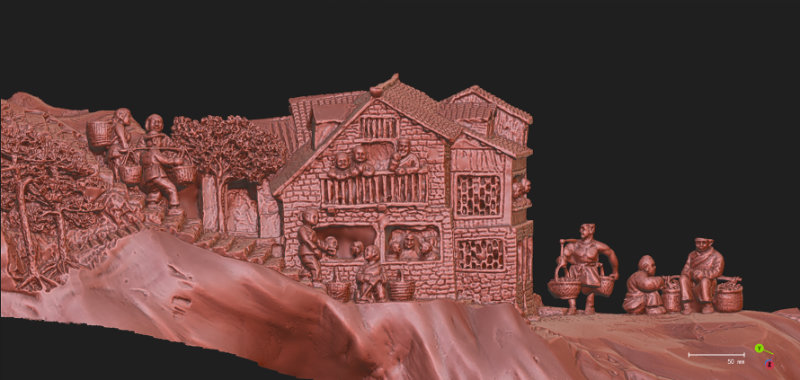

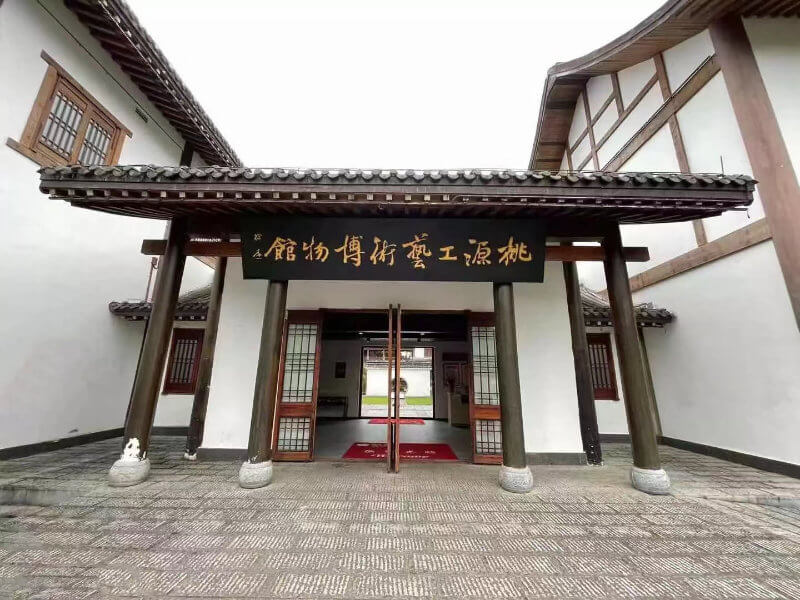

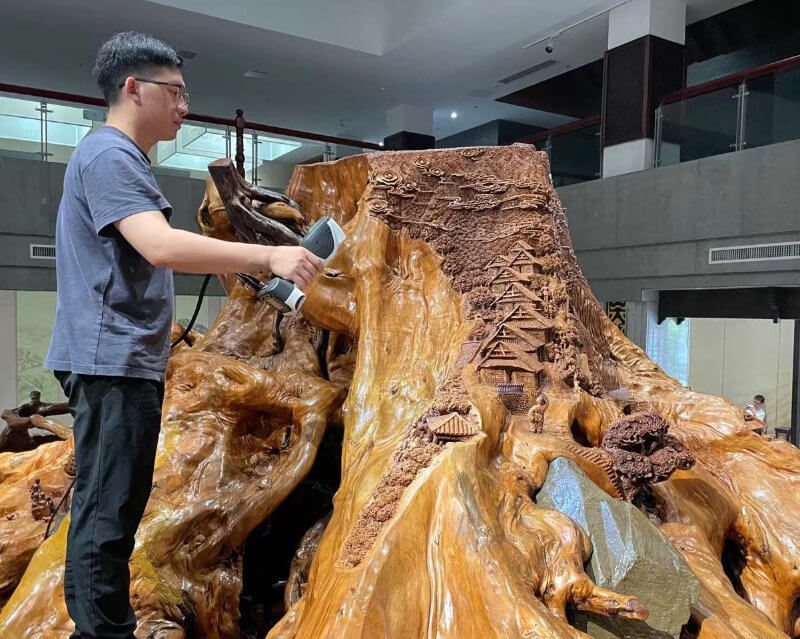

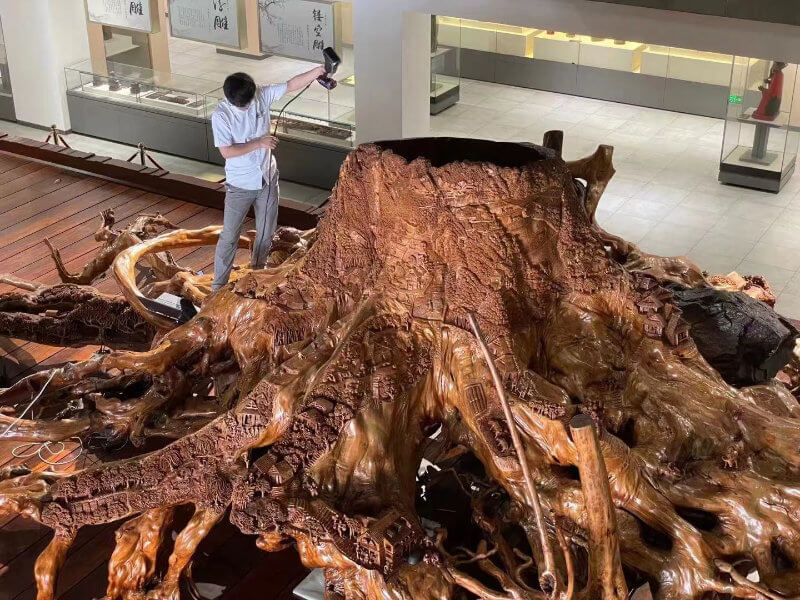

Caso 4: Impresión 3D y Restauración de Tallado de Raíces

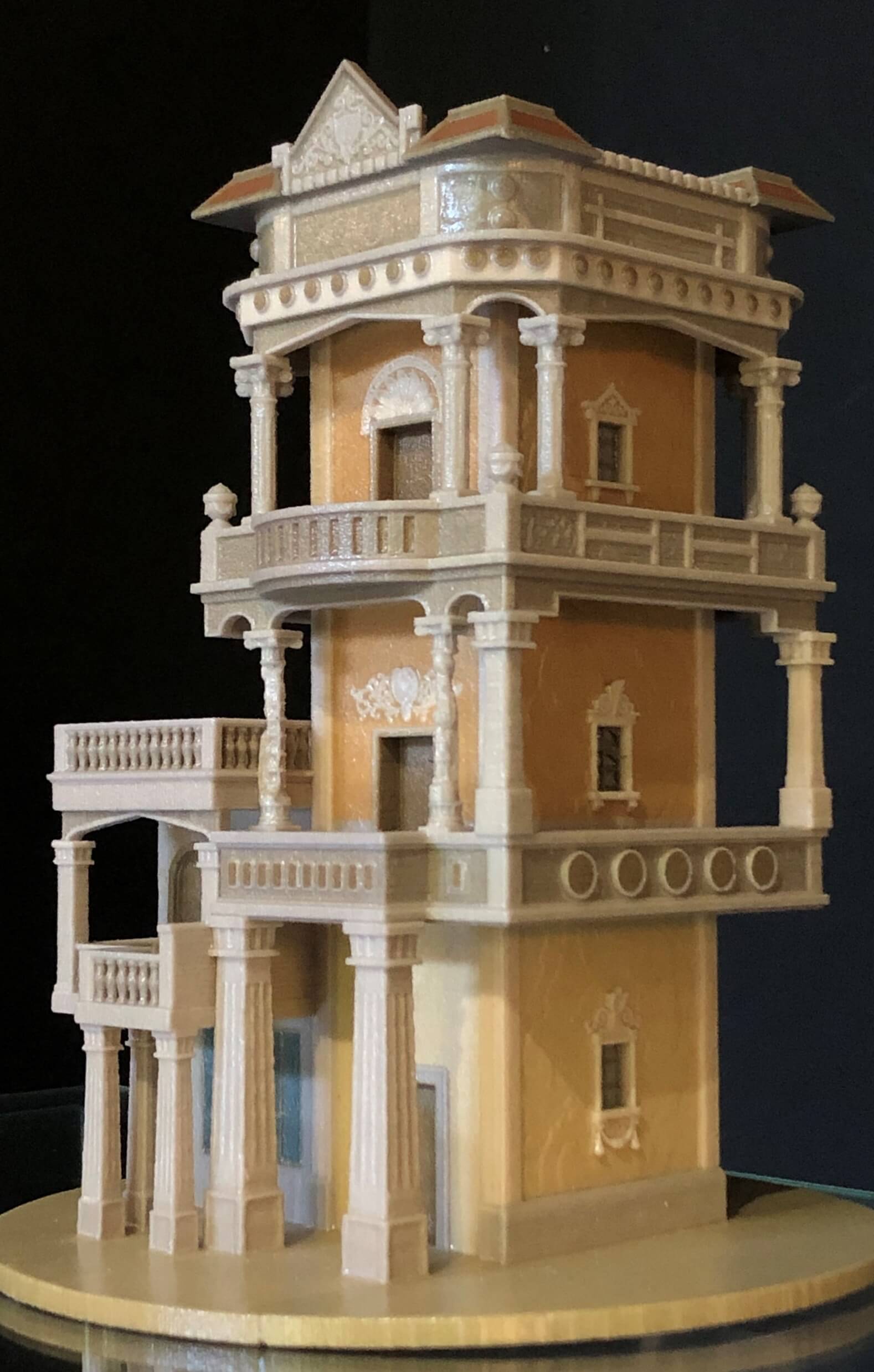

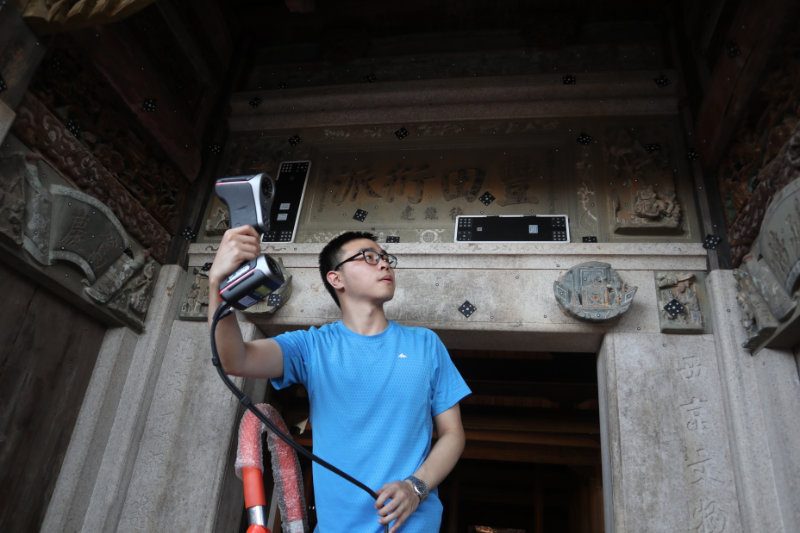

Caso 5: Producción de derivados 3D del edificio antiguo de Wulin

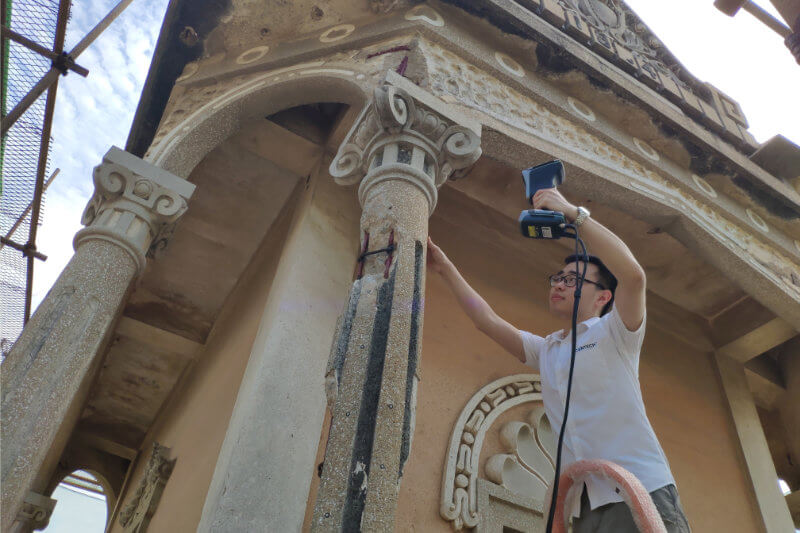

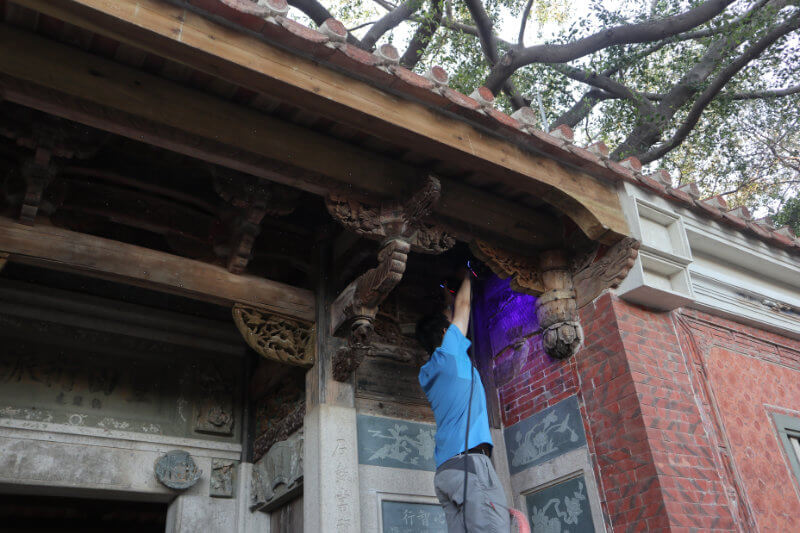

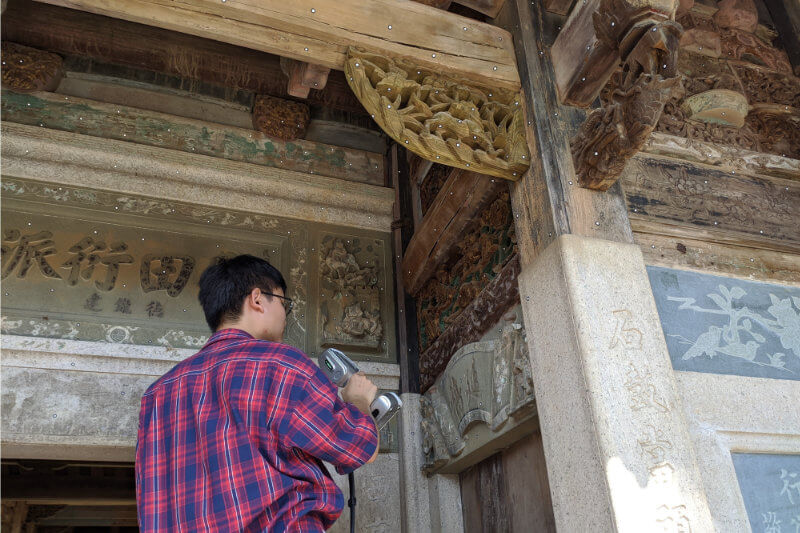

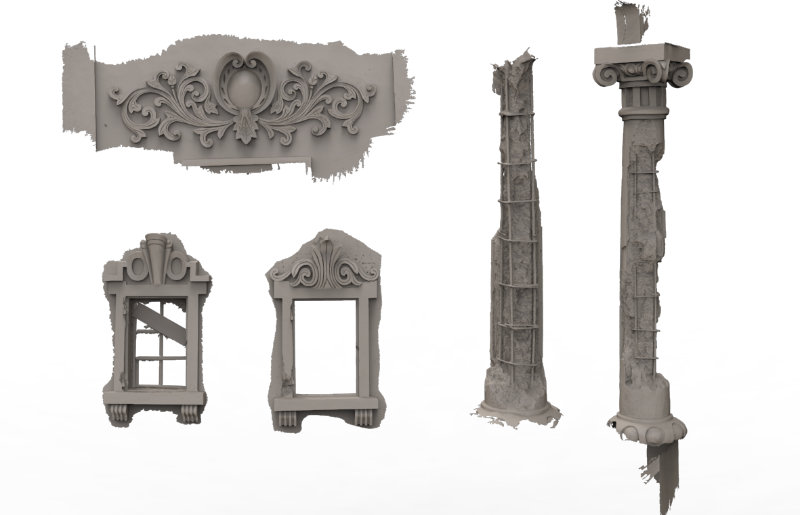

Estudio de campo → Escaneo parcial de edificios → Procesamiento de datos (adelante + atrás) → Impresión 3D

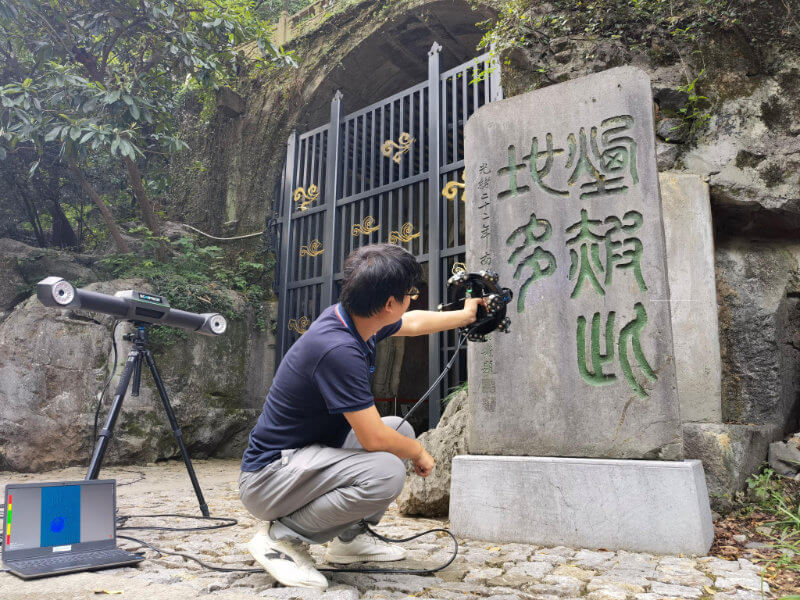

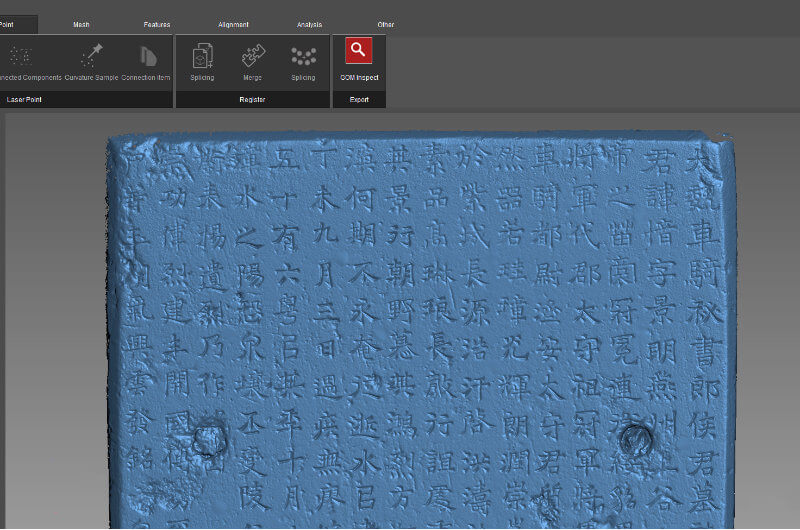

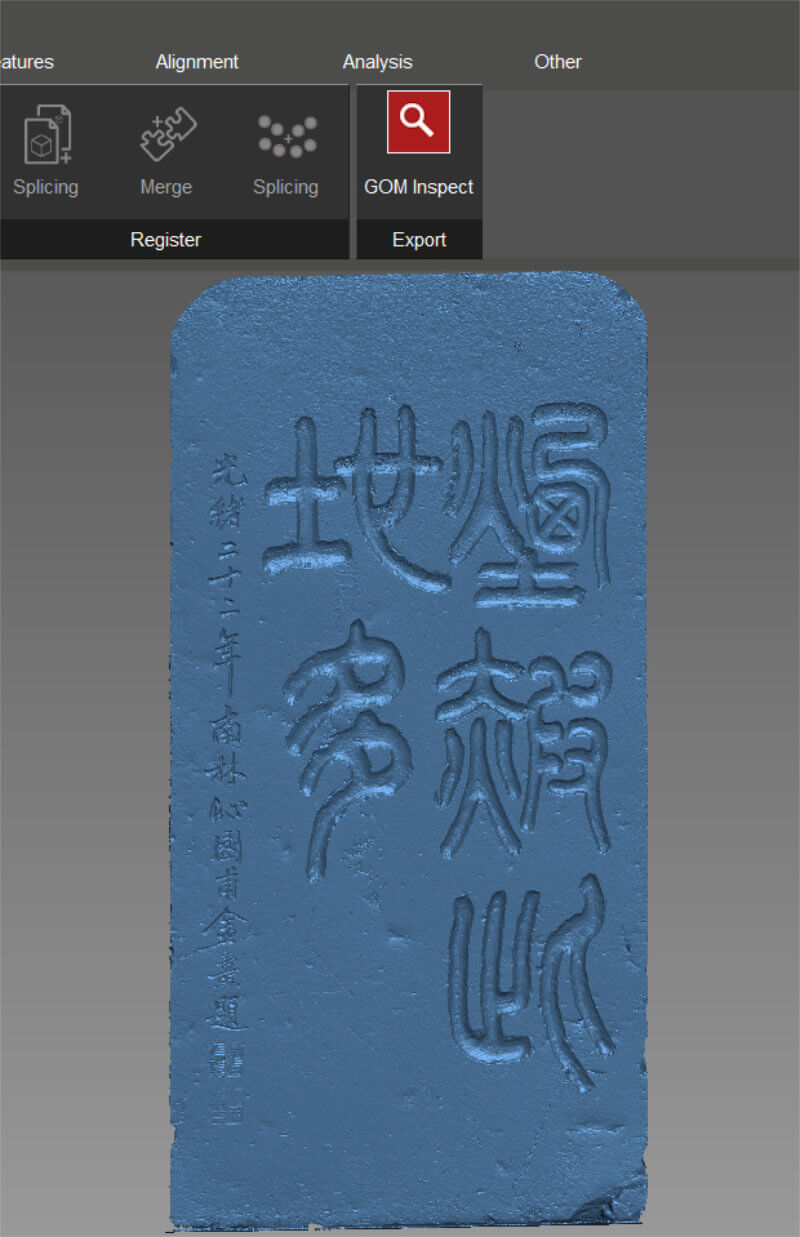

Caso 6: Calcos 3D de Epitafio Antiguo

Casos de digitalización 3D de reliquias culturales – mapa lineal de reliquias culturales

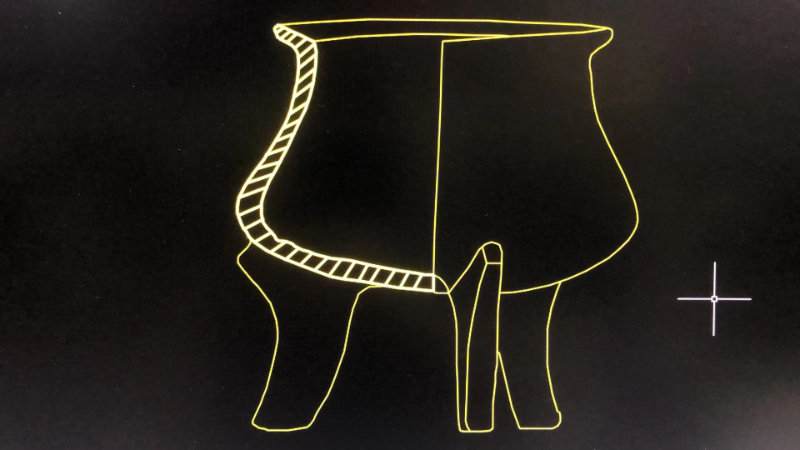

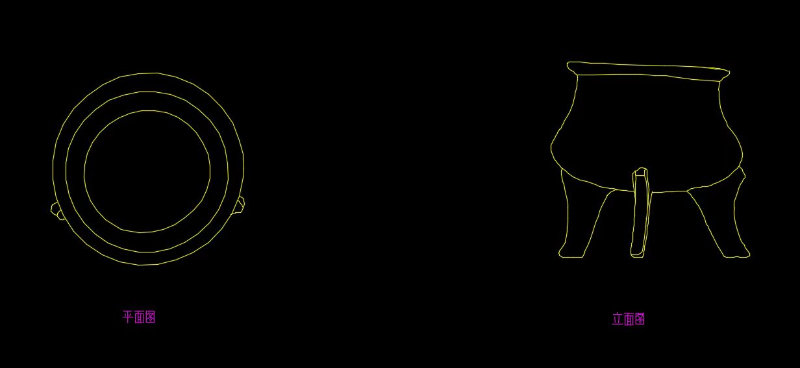

Caso: el modelo escaneado en 3D ayuda a dibujar líneas precisas

Casos de digitalización 3D de reliquias culturales: modelado 3D en color verdadero El método de modelado 3D de color verdadero será utilizar el software de mapeo 3D iReal.

Proceso:

• Escaneo 3D para obtener datos 3D (monocromáticos) de la superficie del artículo, como stl, obj.
• Optimice los datos 3D adquiridos a través del software 3D (relleno de agujeros, tallado, reducción de superficies, etc.).
• Obtenga imágenes desde todos los ángulos del artículo a través de la SLR en un entorno de luz uniforme.
• El mapeo de texturas de alta eficiencia se logra a través del software de mapeo 3D iReal.

Equipos de hardware de adquisición de datos:

• Escáner 3D láser de mano, SLR y kit de disparo (luz de relleno, tarjeta de calibración de color, plato giratorio automático)

El software de posprocesamiento implica principalmente:

• Software de mapeo 3D iReal, Photoshop
• Otro software de posprocesamiento: Geomagic Wrap, ZBrush, Marmoset Toolbag

Proceso completo de mapeo de texturas de porcelana (video tutorial)

Descripción general:

Habilidades necesarias:  escaneo 3D, fotografía SLR profesional, Adobe Photoshop

Software de optimización de modelos: Geomagic Wrap, ZBrush, 3DS Max, etc.

Software de mapeo de texturas: software de mapeo 3D iReal, Adobe Photoshop

Productos, soluciones y servicios disponibles:

1. Escáneres 3D y software de mapeo 3D iReal a la venta
2. Servicios de valor agregado para los usuarios de Scantech: como posprocesamiento de datos, servicios de mapeo de texturas, asistencia para resolver grandes cantidades/procesamiento de piezas difíciles, etc.

La solución óptima para la digitalización 3D de alta precisión de reliquias culturales:

Modelado inverso (principalmente con escáneres láser 3D portátiles, complementado con escáneres de motas portátiles) + modelado 3D/optimización de modelos 3D + SLR + mapeos de texturas.

Si hay muchos tipos de materiales y tamaños para escanear, se recomienda combinar de manera flexible varias herramientas (diferentes tipos de escáneres 3D) para que sea la mejor solución

Para casos de modelado 3D en color real creados con el software de mapeo 3D iReal, haga clic aquí.
