¿Qué precisión tiene el escáner 3D iReal 2E?

iReal 2E, un escáner 3D portátil de nivel profesional, tiene cuatro modos de alineación: alineación de funciones, alineación de texturas, alineación mixta y alineación de marcadores. Los usuarios pueden elegir el modo más adecuado según las diferentes situaciones.

Dado que los tres primeros modos de alineación se basan principalmente en características geométricas/texturales para finalizar el empalme, la precisión de la alineación dependerá de la riqueza de las características de la superficie, la técnica de escaneo y la ruta de escaneo.

Por ejemplo, en el caso de escanear elementos de la misma longitud con las mismas características geométricas, uno es un grabado plano (la ruta de escaneo no puede formar un bucle cerrado) y el otro es un grabado tridimensional (la ruta de escaneo puede formar un bucle cerrado), la precisión del empalme de características geométricas es de aproximadamente 1 mm/m y 0,3 mm/m respectivamente.

Dados los primeros tres modos de alineación, todos tienen una gran incertidumbre en términos de precisión y consistencia, por lo tanto, cuando se encuentran situaciones con requisitos de alta precisión (como el diseño de ingeniería inversa), a menudo es necesario usar el modo de alineación de marcador (confiando en un cierto número de puntos de marcador pegados en/alrededor de la superficie del objeto escaneado para realizar el empalme de datos), lo que puede garantizar que la precisión de la alineación sea estable dentro de 0,3 mm/m.

Aquí verificamos la precisión de nuestro escáner de luz estructurada portátil – iReal 2E, en el modo de alineación de marcadores probando los siguientes cuatro escenarios de aplicación.

Prueba 1: Calibración de piezas de longitud estándar

Bajo el modo de alineación de marcador, escanee la parte de longitud estándar y la desviación de la distancia del centro esférico entre las esferas adquiridas del valor estándar es el valor de error de empalme (valor de precisión). Esta es una forma más general de probar la precisión de la longitud para los escáneres 3D.

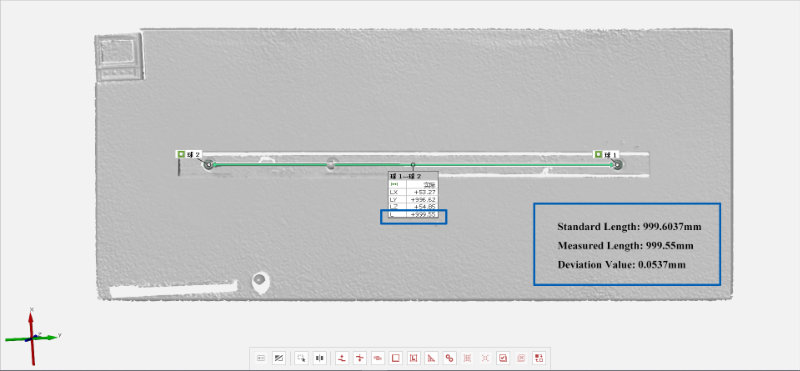

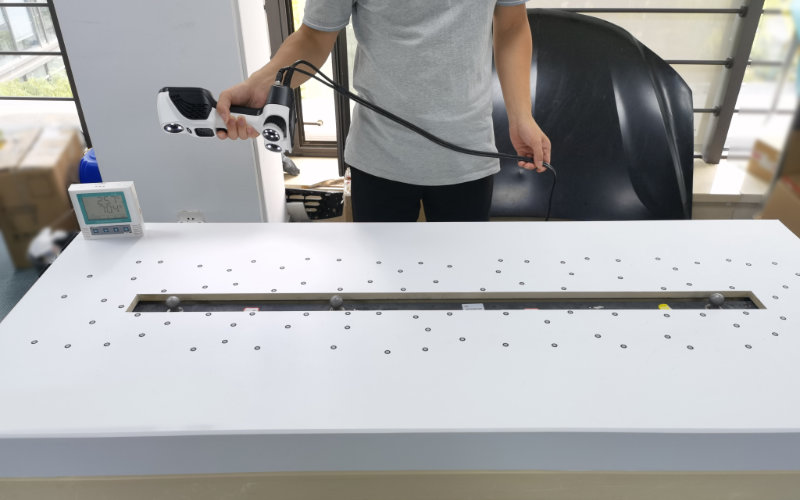

Como se muestra en la siguiente figura, al escanear esta pieza de 999,6037 mm, los datos 3D de dos esferas estándar se obtuvieron mediante el escaneo iReal 2E, y luego los centros esféricos de las dos esferas se ajustaron con el software de inspección GOM Inspect 3D, que a su vez calculó la distancia entre los dos centros esféricos es de 999,55 mm con un valor de desviación de 0,0537 mm.

Además, también probamos otros dos grupos de diferentes longitudes de bate de pelota, después de una prueba de precisión insuficiente (el mismo equipo, cosido con puntos de marcador para 6 grupos de pruebas), con los siguientes valores de desviación (ver el informe de prueba para detalles).

• Resultados de la prueba de murciélagos de 799,766 mm.
• -0,11 mm ± 0,038 mm (mín. -0,072 mm, máx. -0,148 mm)
• Resultados de la prueba para un bate de 529,901 mm.
• -0,09 mm±0,024 mm (mín.: -0,066 mm, máx. -0,114 mm)

Notas:

1. Los datos de prueba anteriores son solo los resultados de la prueba de un solo dispositivo.

2. iReal 2E no puede seguir el estándar de un escáner 3D de grado industrial debido a su limitación de costos, su estándar de materia prima, estándar de fabricación y estándar de calibración, por lo que su consistencia de precisión no se puede comparar con el escáner 3D de grado industrial.

3. Si existen requisitos estrictos de precisión (como escanear piezas mecánicas para realizar pruebas), se recomienda comprar el escáner 3D láser de mano de grado industrial de Scantech.

Prueba 2: escaneo 3D de piezas de chapa

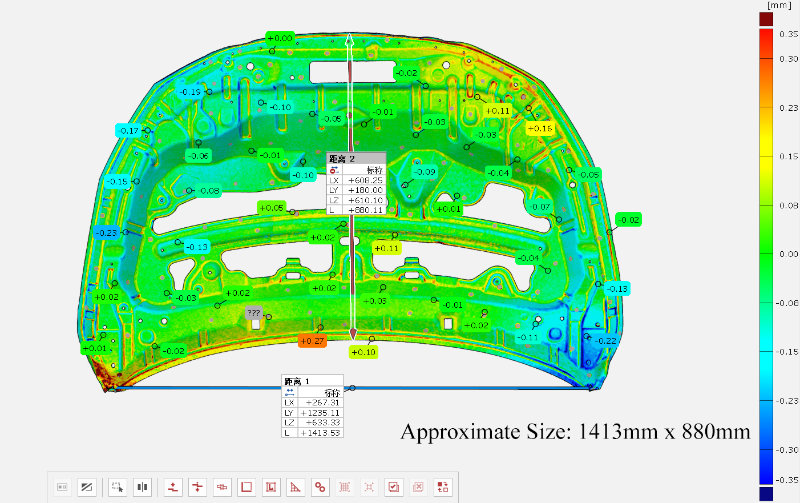

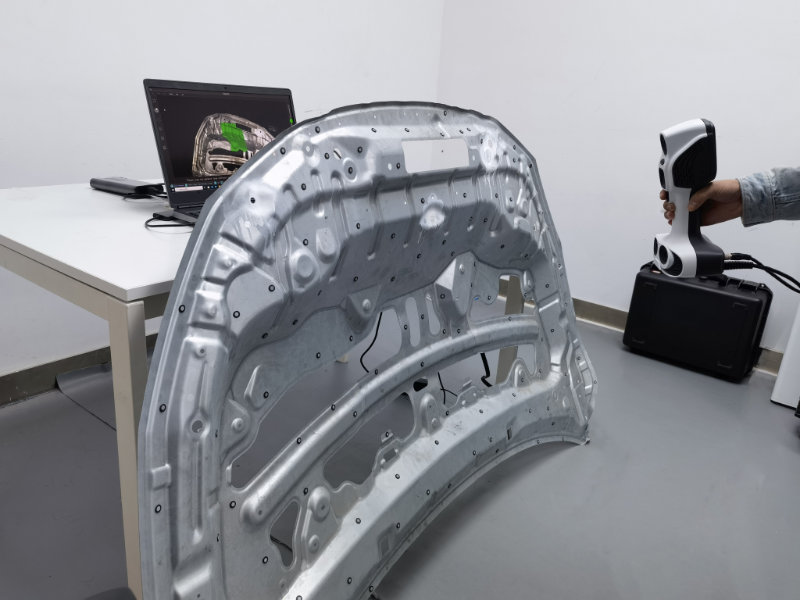

Al comparar los datos de escaneo 3D iReal 2E con el escáner láser 3D KSCAN-Magic, el tamaño de la pieza de chapa (lado único) es de aproximadamente 1440 x 880 mm y el resultado de la prueba: la desviación es de 0,3 mm.

Hay otra prueba de escaneo que hicimos en el escáner 3D portátil iReal 2E y el escáner láser SIMSCAN 3D, que trata sobre el escaneo 3D de agujeros profundos.

Prueba 3: Prueba de escaneo de artículos pequeños

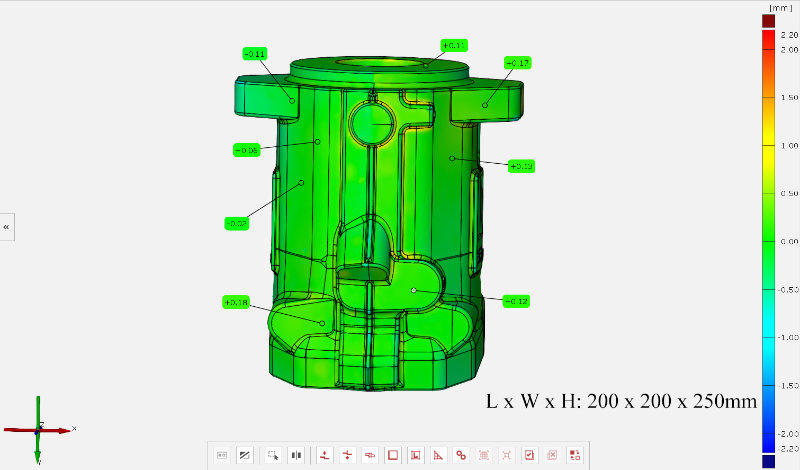

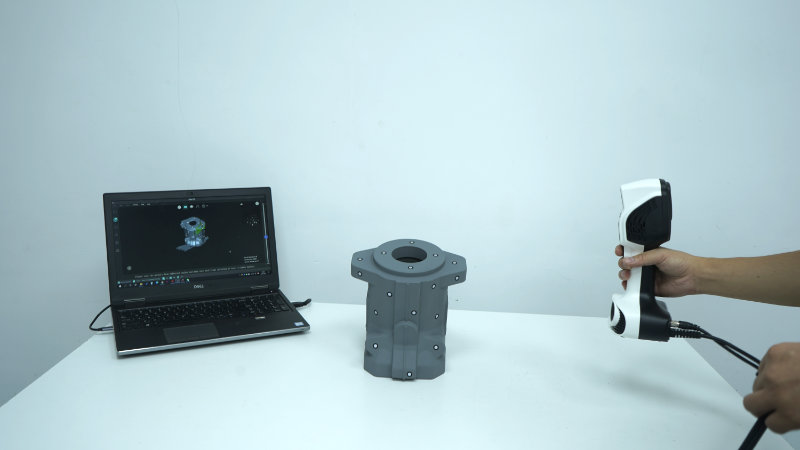

Consulte las figuras a continuación. Al comparar los datos de escaneo 3D de iReal con el dibujo de producción, la desviación dimensional de todo el modelo industrial (largo x ancho x alto: 200 x 200 x 250 mm) es básicamente de 0,2 mm.

Prueba 4: escaneo 3D de la carrocería del automóvil

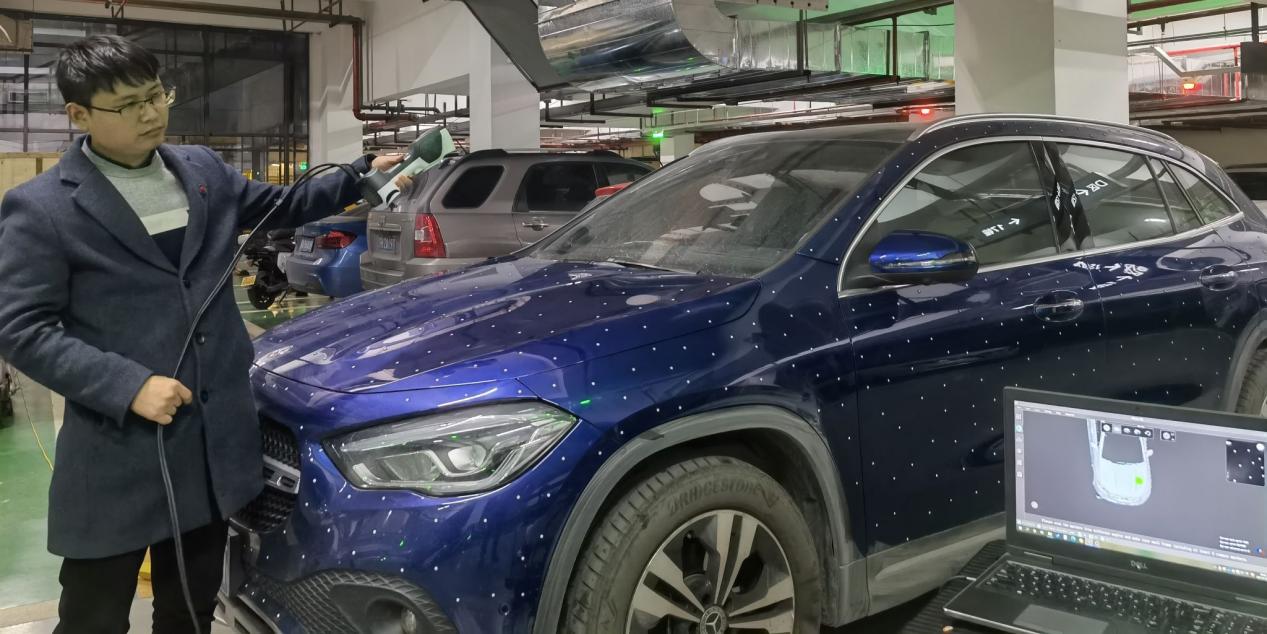

Realizamos una prueba de escaneo 3D en un automóvil Mercedes-Benz de 4,3 m de largo y 1,7 m de ancho. Un total de 2 miembros del personal participaron en esta prueba para recopilar los datos 3D completos del cuerpo.

• Resolución: 1,0 mm
• Preparación: 15 minutos para pegar puntos de marcador, se necesitan alrededor de 1000 puntos de marcador
• Tiempo de escaneo: aproximadamente 20 minutos (cuanto más finos sean los datos de escaneo, más completos serán los requisitos de datos, mayor será el tiempo de escaneo)
• Tiempo de posprocesamiento: unos 15 minutos

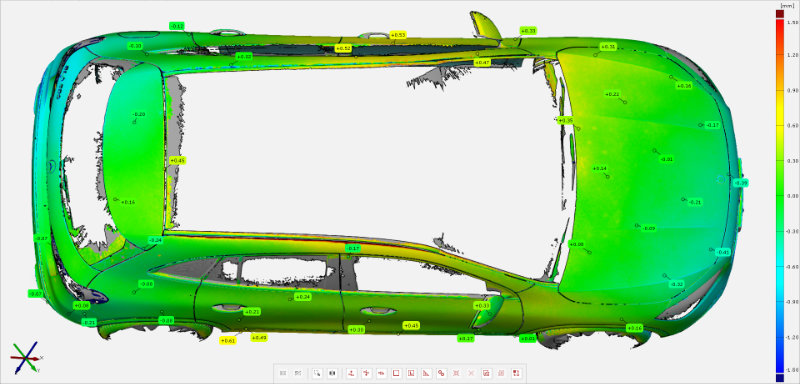

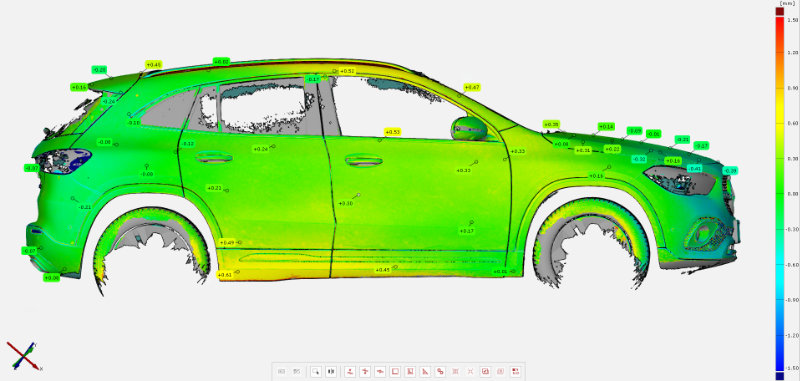

Resultado: desviación de precisión general dentro de ± 1 mm (circunferencia de 12 m)

Resumen de la prueba de precisión de unión de iReal 2E

iReal 2E es un escáner 3D profesional básico con tecnología de matriz de luz estructurada de dispersión infrarroja. Este tipo de software de escáner 3D de luz estructurada es diferente de los escáneres láser de Scantech en términos de composición de hardware y principios técnicos. Por ejemplo, el KSCAN-Magic escanea medidas de objetos estándar de hasta 0,02 mm + 0,015 mm/m, mientras que el iReal 2E es de 0,3 mm/m.

Las pruebas de precisión de grado industrial generalmente imponen límites estándar estrictos, como la temperatura ambiente, la humedad y los criterios de prueba. Sin embargo, el escáner 3D en color Scantech iReal 2E generalmente se usa en aplicaciones no industriales, como diseño artístico, escaneo de retratos y algunos diseños industriales inversos con requisitos de baja precisión, como productos fundidos. Por lo tanto, las pruebas mencionadas anteriormente no se realizan bajo restricciones estrictas.

La precisión de iReal 2E al escanear en función de la textura/las características geométricas no se ilustra claramente con los valores, ya que puede verse afectada por la riqueza de características, la habilidad de escaneo, y la ruta de escaneo. La precisión de escaneo del iReal 2E que mencionamos se basa en la referencia en el modo de alineación de marcadores.

Comparado con el iReal 2E de Scantech, el escáner 3D láser de grado industrial ofrece una velocidad de escaneo más rápida, mayor precisión (hasta 0,02+0,015 mm/m), mejor calidad de datos, mejor adaptabilidad del material (lo que significa que hace un mejor trabajo con objetos reflectantes y más oscuros) y datos 3D más completos.

En resumen, debe comprender completamente la precisión de alineación de iReal 2E en diferentes modos y evaluar si puede satisfacer sus necesidades de escaneo de acuerdo con sus necesidades y presupuesto, ya que el precio del escáner 3D iReal es relativamente más económico que los escáneres láser 3D. Si tiene requisitos de precisión muy estrictos, le recomendamos que compre un escáner láser 3D de Scantech.
