Comparez le logiciel de cartographie et de modélisation photo 3D Laser Scan+3DeVOK en 7 aspects

02/10/23

Contrairement à la modélisation photo et à la modélisation logicielle 3D qui sont devenues très populaires sur le marché au fil des ans, pour de nombreux clients, l’expérience d’utilisation du logiciel de cartographie 3DeVOK est toujours différente des autres logiciels de cartographie 3D du marché : son adaptabilité multi-scènes, sa facilité d’utilisation, sa haute efficacité, sa haute qualité et d’autres expériences ont grandement bouleversé l’expérience passée de cartographie de texture couleur 3D.

Actuellement, la version communautaire du logiciel de cartographie 3DeVOK est ouverte pour l’essai gratuit, aucun code d’activation requis, il suffit de le télécharger et de l’utiliser. Tout ce dont vous avez besoin est un scanner laser 3D portable + un smartphone/appareil photo reflex numérique pour profiter d’une cartographie couleur 3D fluide et ultra haute définition. Dans cet article, pour les clients qui hésitent encore à propos du logiciel, nous vulgarisons principalement la différence entre le logiciel de cartographie 3DeVOK et la modélisation photo, à partir de sept scénarios : adaptabilité des articles, précision du modèle, qualité de la surface du modèle, exigences photo, portabilité de la cartographie et de la retouche, et coût d’entrée. Étant donné que différents clients ont des besoins différents et utilisent différents scénarios, la solution optimale pour vous est de prendre une décision d’achat qui maximise les avantages dans des conditions budgétaires le permettant, en tenant compte de votre propre situation.

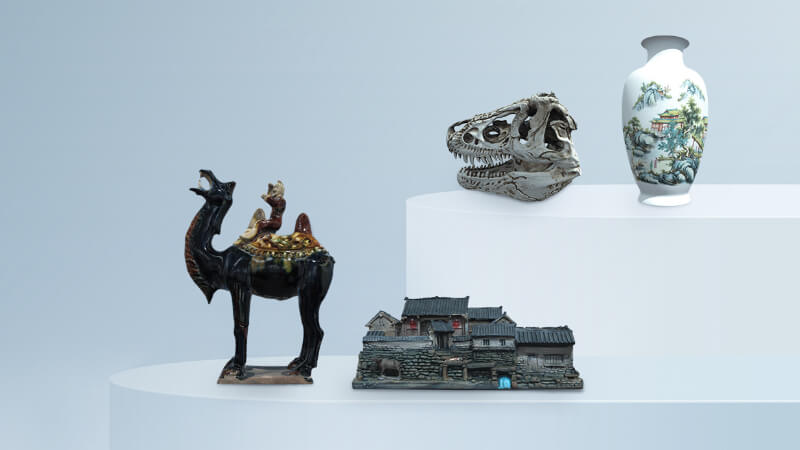

xiao xiong mao zhi neng tie tu

Aperçu

Numérisation laser 3D + logiciel de cartographie 3DeVOK

1. Principaux avantages :

Bonne adaptabilité des articles : il peut répondre aux besoins de création de modèles 3D en couleur de la plupart des articles.

Simple à utiliser : facile à démarrer après l’auto-apprentissage ; faibles exigences en matière de compétences et d’expérience du personnel technique ; faibles coûts de main-d’œuvre (pas besoin d’être un ingénieur senior).

Production à haut rendement : la plupart des étapes peuvent être traitées de manière intelligente et automatique, et la production et le raffinement de la texture peuvent être terminés en 30 minutes (modèle standard).

Traitement unique : lorsque la texture locale doit être affinée, il n’est pas nécessaire d’utiliser plusieurs logiciels tiers professionnels et complexes. L’ingénieur peut utiliser l’édition de lignes de couture, le remplacement d’une seule carte photo, le nivellement des couleurs en un clic, le raffinement du plug-in Photoshop et d’autres fonctions intelligentes dans le logiciel de cartographie 3DeVOK.

Textures de couleur de haute qualité : Cette solution peut produire des modèles 3D de haute précision (dans les modèles et les textures), de haute précision et en couleurs vraies, qui conviennent le mieux aux clients ayant des exigences élevées (comme les industries de protection des reliques culturelles, les collections numériques, etc.) : une restauration 1:1 de chaque texture réelle de l’objet est requise.

2. Principaux inconvénients :

Le coût du support logiciel et matériel au stade initial est relativement élevé (cependant, le coût de la post-production et du personnel de support est faible, l’efficacité de la production est élevée et il peut répondre aux exigences de modélisation des couleurs pour divers éléments).

Photo-modélisation

1. Principaux avantages :

① Modélisation photo complète, faible coût annexe.

② Pour les clients qui n’ont pas d’exigences en matière de précision du modèle 3D et de la texture, cette méthode est plus avantageuse :

Pour les articles mats aux textures riches et non répétitives et sans structures complexes (pas de creux, de trous profonds, etc.), les avantages de cette méthode sont les plus évidents.

2. Principaux inconvénients :

① Faible adaptabilité des articles : pour les articles avec peu de textures/haute réflexion et les pièces à parois minces, etc., la modélisation photo peut échouer/des problèmes peuvent survenir lors de la modélisation locale.

②Exigences élevées pour les opérateurs : les opérateurs doivent avoir des compétences en matière d’appareils photo reflex, de post-traitement, d’affinage de cartes locales et d’autres logiciels professionnels tiers.

③Coût de production élevé : la modélisation photo haute définition nécessite davantage de photos à pixels élevés, des postes de travail hautement configurés et un temps de calcul plus long (le plus court prend 2 à 3 heures). Lorsque la carte locale doit être affinée, l’opération est fastidieuse et prend du temps.

Adaptabilité

Numérisation laser 3D + logiciel de cartographie 3DeVOK

Les scanners laser 3D peuvent numériser la plupart des objets. Après avoir obtenu des modèles monochromes de haute précision, le logiciel de cartographie 3DeVOK peut effectuer la cartographie des textures de tous les modèles numérisés.

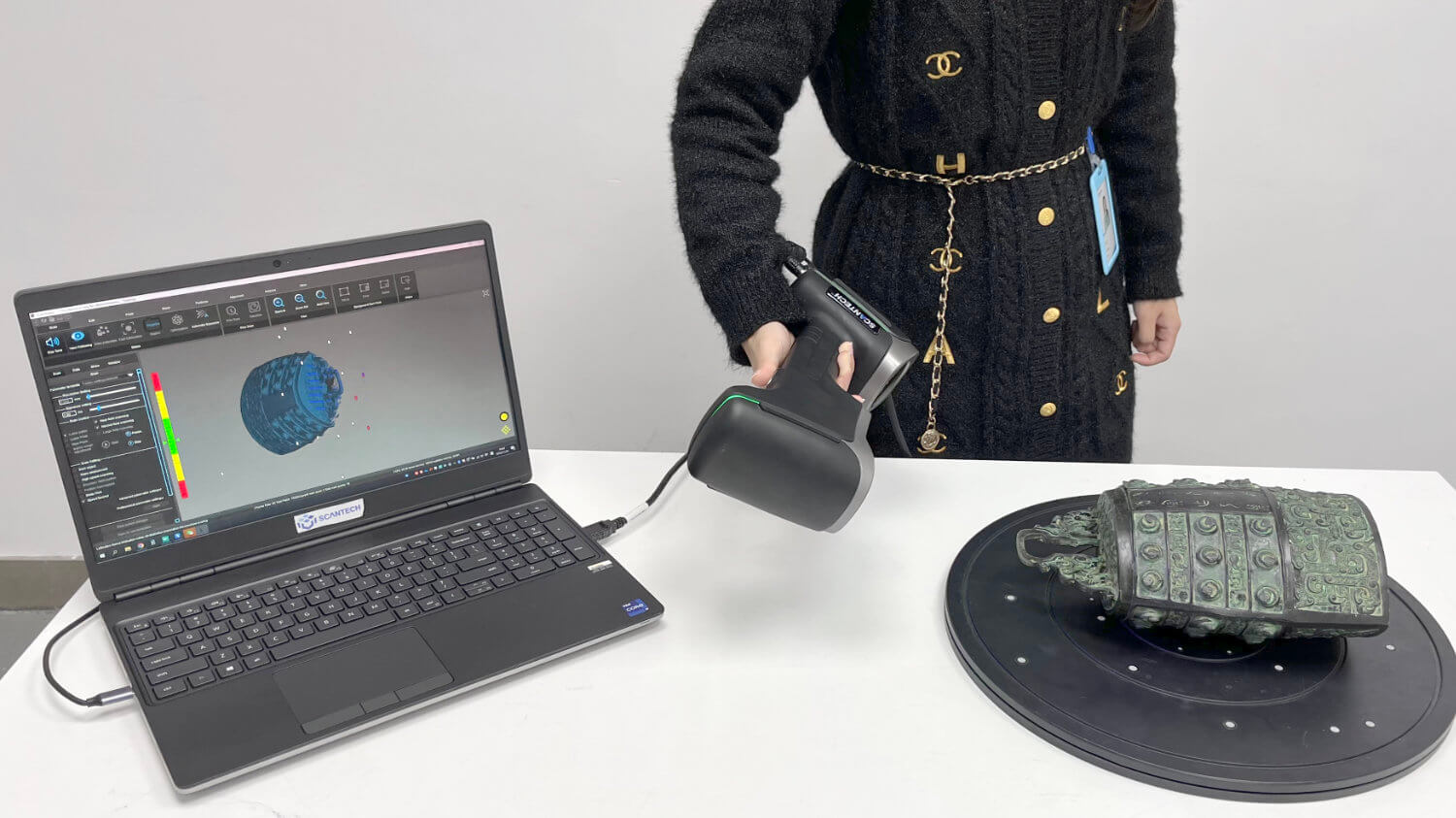

kscan magic 3d sao miao

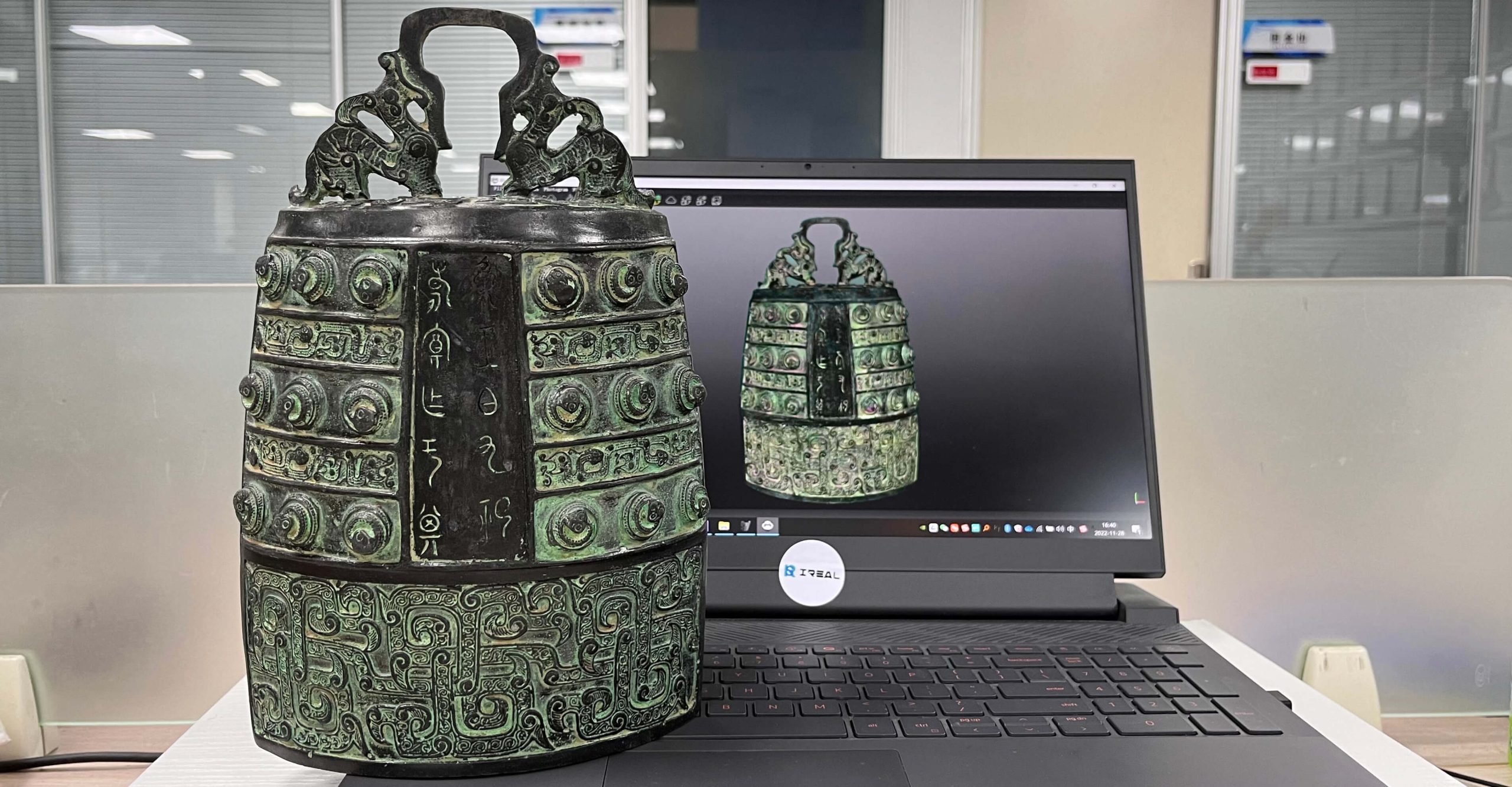

ireal 3d high quality mapping

Photo-modélisation

1. Convient principalement aux matériaux mats/opaques et aux objets aux textures riches et non répétitives (comme les objets en bois, en grès et les visages humains).

2. Ne convient pas aux objets monochromes/à forte réflexion/sans textures dans une partie locale/avec des textures répétées, et ne convient pas non plus aux objets aux bords fins. Lorsque de tels objets sont rencontrés, il peut être impossible de les reconstruire avec succès ou il peut y avoir des problèmes de reconstruction locale (comme la porcelaine à haute réflexion).

Précision

Numérisation laser 3D + logiciel de cartographie 3DeVOK

Haut

La précision des données obtenues par numérisation 3D de qualité industrielle peut atteindre jusqu’à 0,02+0,015 mm/m, ce qui peut être utilisé pour l’archivage des données, la surveillance de la protection et la restauration des reliques culturelles, l’impression 3D, l’analyse des mesures et le dessin au trait des reliques culturelles, etc.

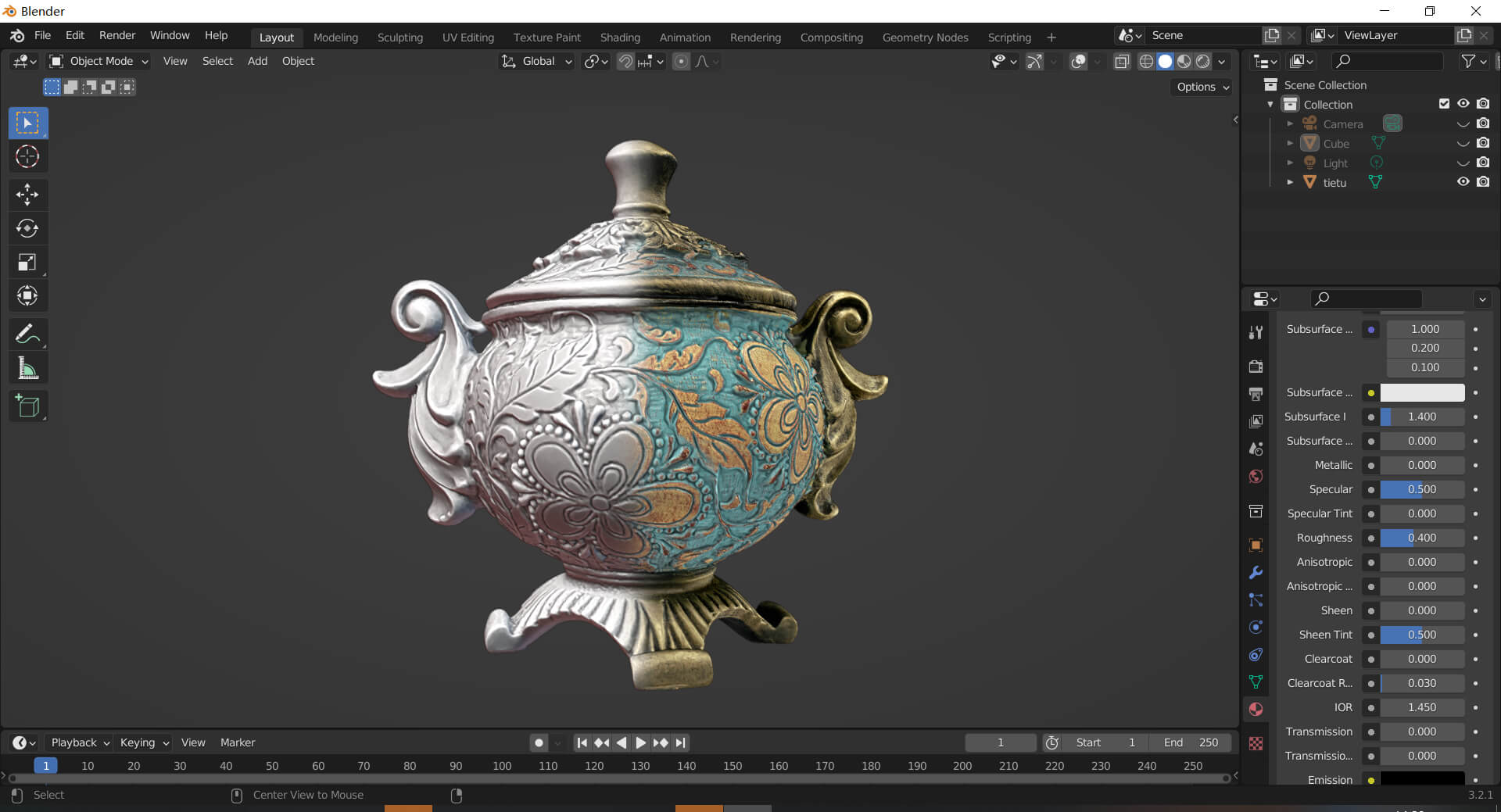

ireal 3d mapping quality

Photo-modélisation

Impossible d’obtenir un modèle précis

1. Si la qualité de la photo est faible ou si les textures locales des éléments sont peu nombreuses, cela peut entraîner des distorsions, des bosses inversées et d’autres problèmes de modèles reconstruits.

2. Les modèles obtenus uniquement par modélisation photo sont plus adaptés à l’affichage 3D uniquement. Pour les clients qui ont des exigences de précision ou qui souhaitent utiliser le modèle pour plusieurs scénarios, les besoins peuvent ne pas être satisfaits.

Qualité de surface des modèles

Numérisation laser 3D + logiciel de cartographie 3DeVOK

Haut

1. La résolution minimale des scanners 3D de qualité industrielle peut atteindre 0,01 mm, ce qui peut largement restaurer les caractéristiques géométriques et de texture des éléments numérisés dans un rapport 1:1.

2. Les modèles 3D de haute précision peuvent aider à obtenir de meilleures cartes normales lors de la cuisson de polygones moyens à polygones élevés. Par conséquent, les modèles 3D avec moins de surfaces de maillage triangulaires peuvent avoir des qualités supérieures.

3. Le modèle haute définition peut rendre l’alignement entre la texture et le modèle plus précis lorsque la photo est mappée, afin de répondre aux besoins des clients exigeants.

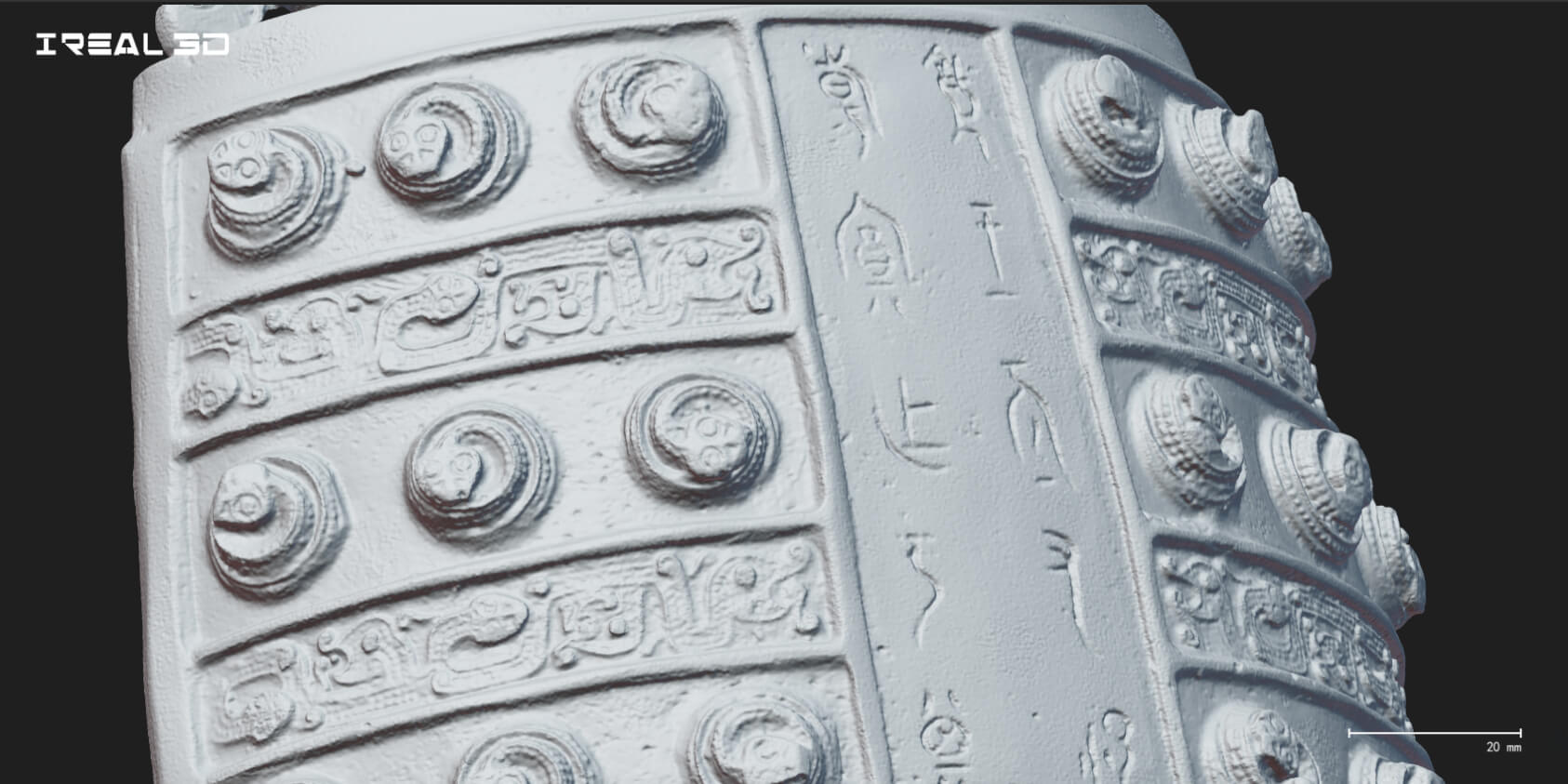

3d scan data details

Photo-modélisation

Faible

1. Le modèle reconstruit par photomodélisation peut présenter des surfaces irrégulières. S’il y a un reflet sur la surface de l’objet, l’erreur de surface du modèle calculée peut être plus importante.

2. La surface du modèle de mauvaise qualité entraînera une mauvaise correspondance des photos avec les caractéristiques géométriques correspondantes. Par conséquent, lorsque la texture obtenue par modélisation photo est remplacée par le modèle monochrome obtenu par numérisation laser via l’alignement des coordonnées, la précision de l’alignement entre la texture et les caractéristiques du modèle laser 3D ne peut pas être garantie (à la manière de la numérisation laser 3D et du logiciel de cartographie 3DeVOK, après avoir obtenu des modèles de numérisation de haute précision grâce à la numérisation laser 3D, le logiciel de cartographie 3DeVOK utilise la détection du corps principal de la photo + l’orientation relative, l’alignement structurel entre les photos et les modèles numérisés, et l’enregistrement précis entre le nuage de points clairsemé et le modèle numérisé pour garantir la précision de la cartographie).

Exigences relatives aux photos

Numérisation laser 3D + logiciel de cartographie 3DeVOK

Les photos ont été utilisées uniquement pour le mappage de texture. Il n’est pas nécessaire de construire des modèles 3D à partir des photos, les exigences en termes de quantité, de qualité et de textures des photos sont donc relativement faibles.

1. Prenez une photo à 12-18° tous les 12-18°. En général, pour un objet normal, il suffit de prendre au moins 100 photos.

2. Le nombre de photos nécessaires est moindre, donc le temps nécessaire pour prendre des photos est plus court, la vitesse de post-traitement est également plus rapide et les exigences en matière de configuration informatique sont relativement faibles.

3. Les exigences de prise de vue (angle, éclairage, etc.) sont relativement faibles.

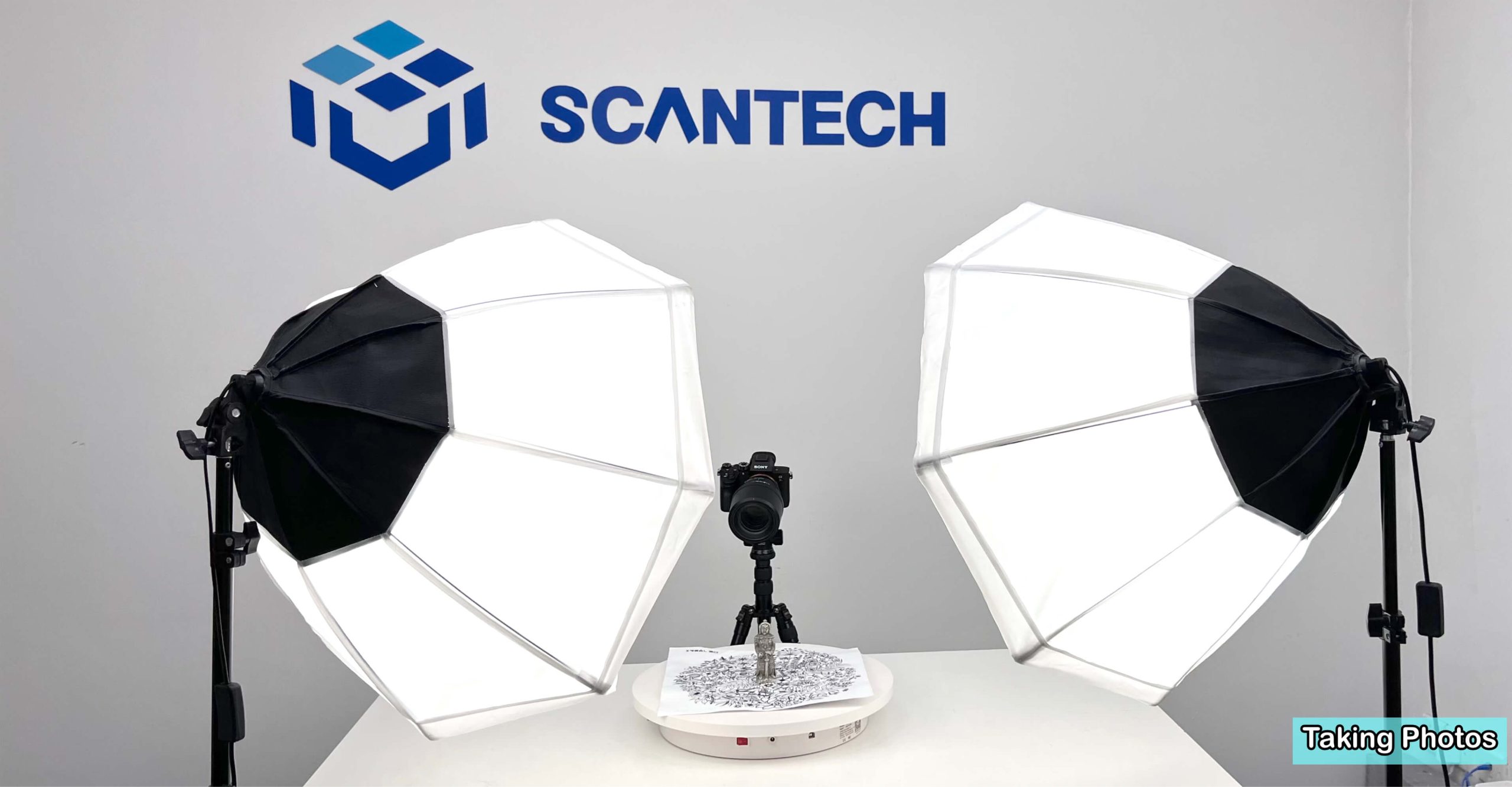

taking photos

Photo-modélisation

Les caractéristiques de texture de chaque photo seront utilisées pour la reconstruction 3D, de sorte que les exigences de contenu et de qualité de chaque photo sont relativement élevées.

1. Pour construire un modèle 3D de haute précision, il faut généralement prendre 300 à 500 photos d’un seul objet.

2. Le nombre de photos requises est élevé, ce qui entraîne un temps de prise de vue long, un post-traitement lent et des exigences de configuration informatique élevées.

3. Exigences élevées pour la prise de photos : par exemple, la mise au point est claire et non floue ; chaque photo a des textures riches et non répétitives ; aucune caractéristique de texture supplémentaire sur les photos, comme des ombres, etc. ; la surface de l’objet doit être éclairée de manière uniforme (la lumière et l’ombre en mouvement et les points de surexposition peuvent produire des résultats de reconstruction incorrects ; les ombres peuvent provoquer du bruit et des erreurs de suivi, et peuvent même provoquer des trous dans le modèle).

Cartographie pratique

Numérisation laser 3D + logiciel de cartographie 3DeVOK

1. Le logiciel de cartographie 3DeVOK dispose de la fonction d’édition des lignes de couture, qui prend en charge la suppression visuelle des textures déformées (taches, flou, mappage d’objets étrangers) et peut également lier Photoshop pour affiner les textures.

2. Il prend en charge une seule photo pour participer au calcul d’orientation pour la cartographie rapide haut/bas (le nombre de photos requises pour le haut/bas est bien inférieur à la modélisation photo), et peut également être utilisé pour le remplacement rapide des textures locales (la correspondance des couleurs en un clic est prise en charge après le remplacement).

3. Il prend en charge l’affichage UV automatique. Une fois que le mid-poly a déplié l’UV, l’UV peut être transféré vers le high-poly.

4. Lors de la création d’un modèle 3D haute définition, il suffit de reconstruire le nuage de points clairsemé (ce qui prend moins de temps et les exigences de configuration informatique sont moindres) pour terminer l’enregistrement fin entre les photos et le modèle numérisé.

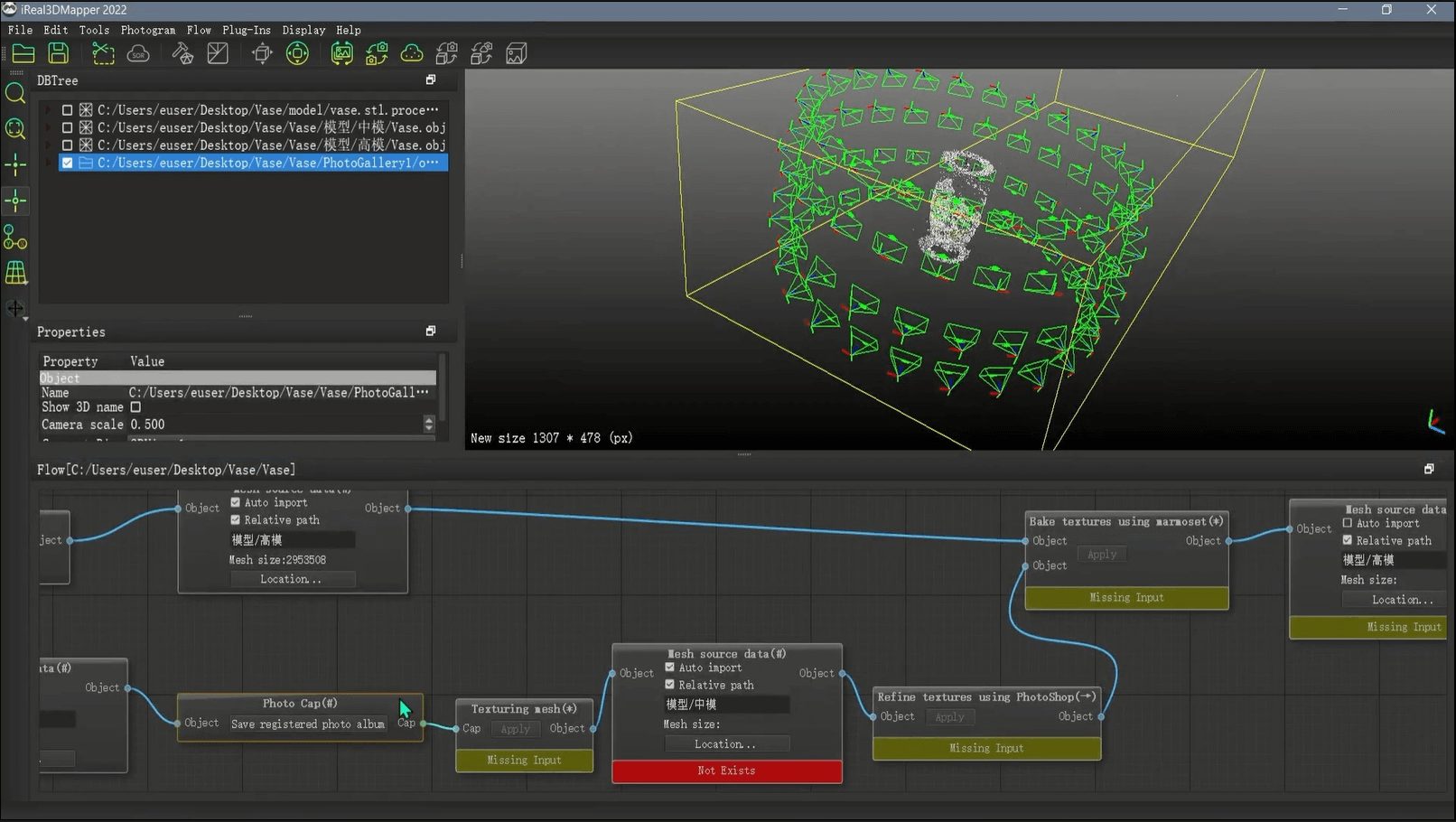

relative orientation

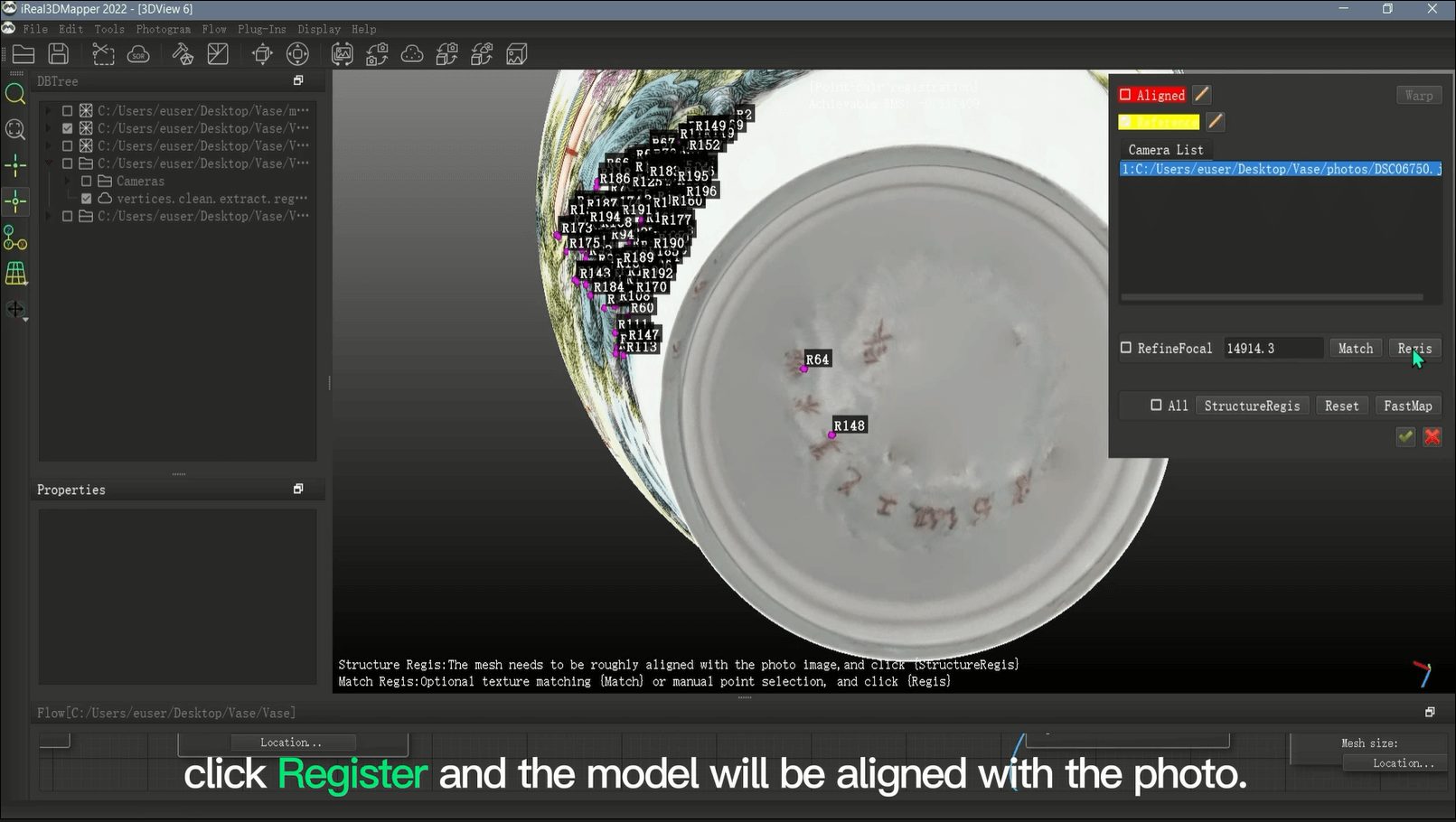

ireal 3d mapping process

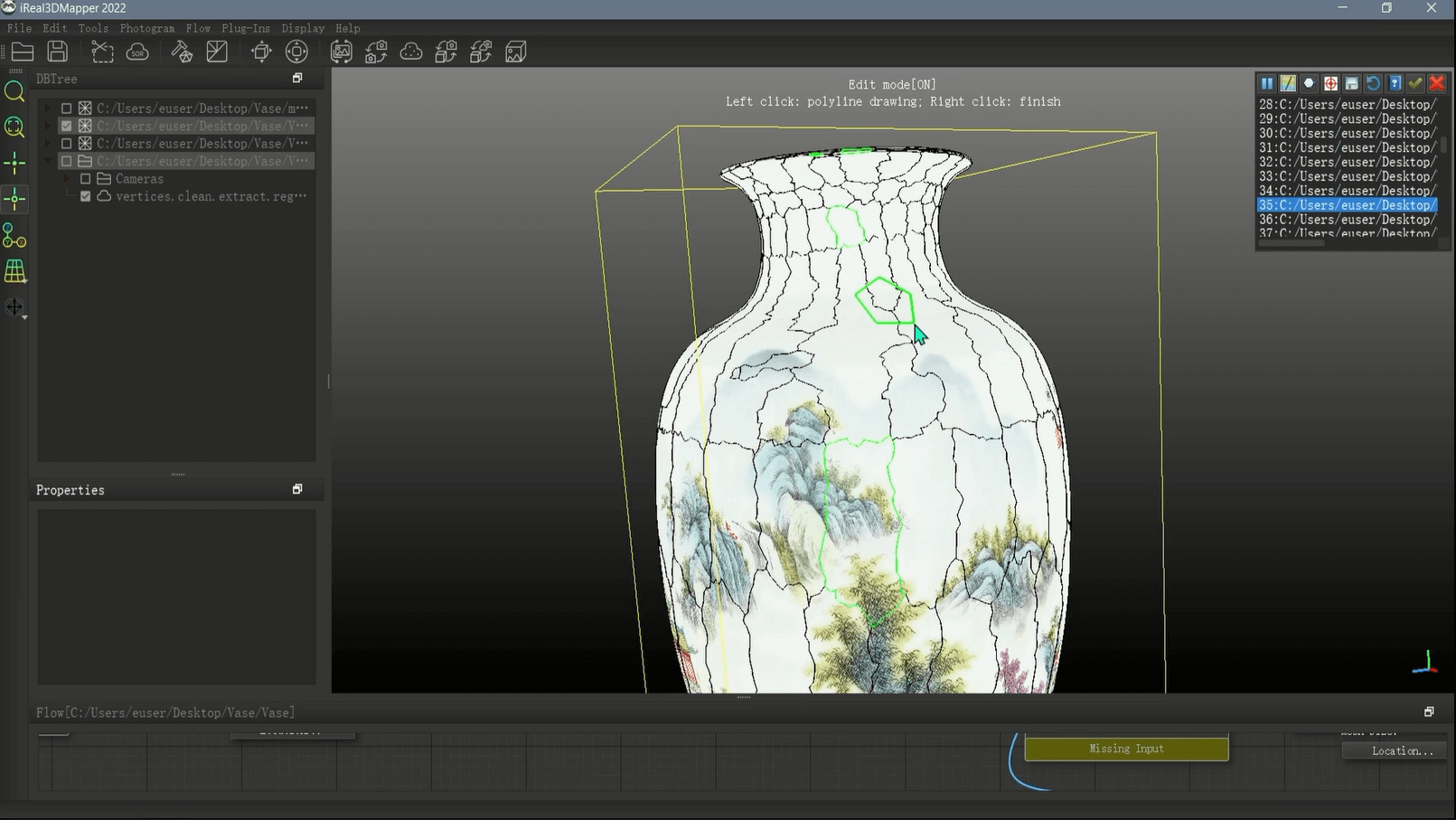

seam line editing

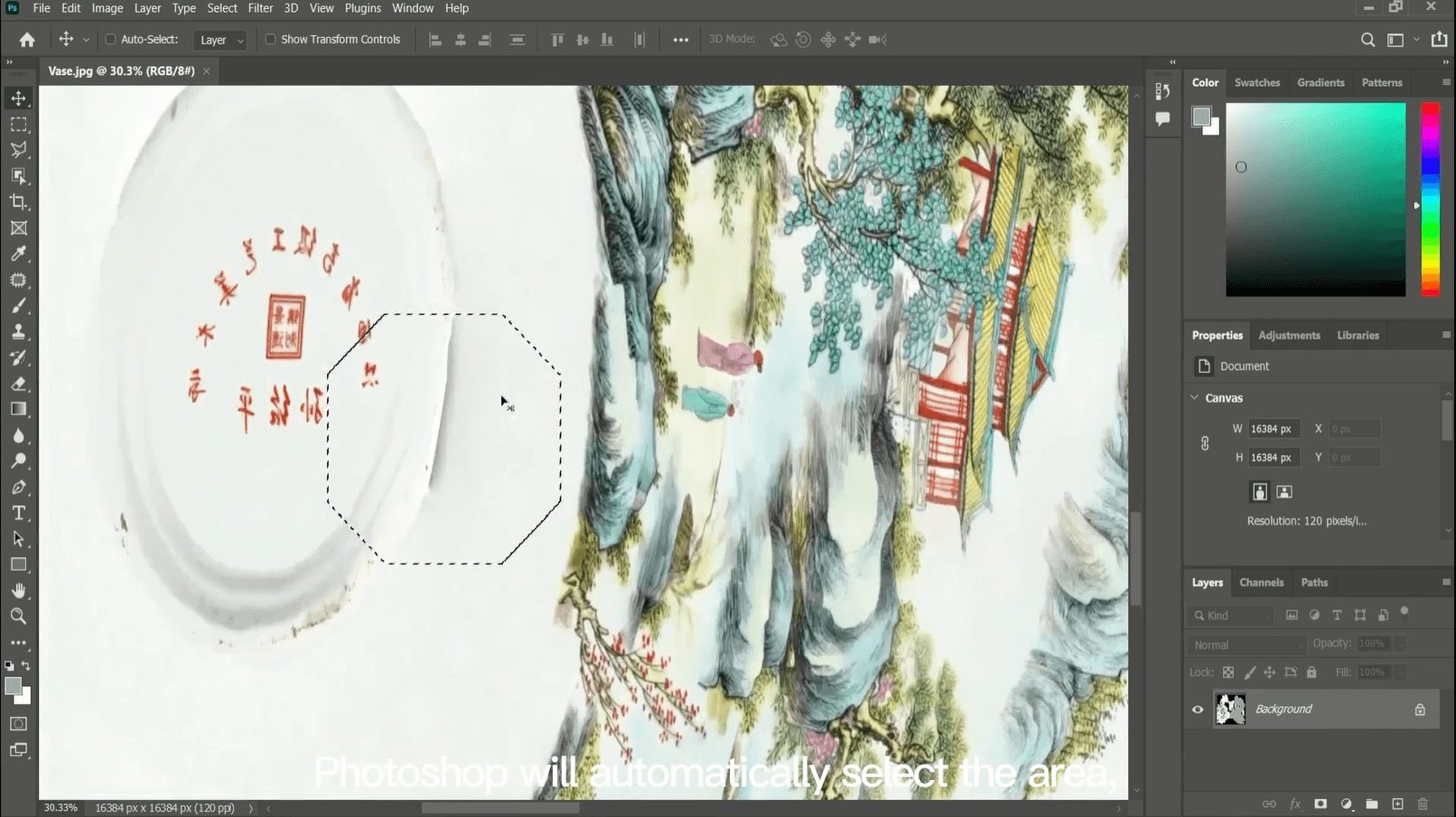

ireal 3d map optimization

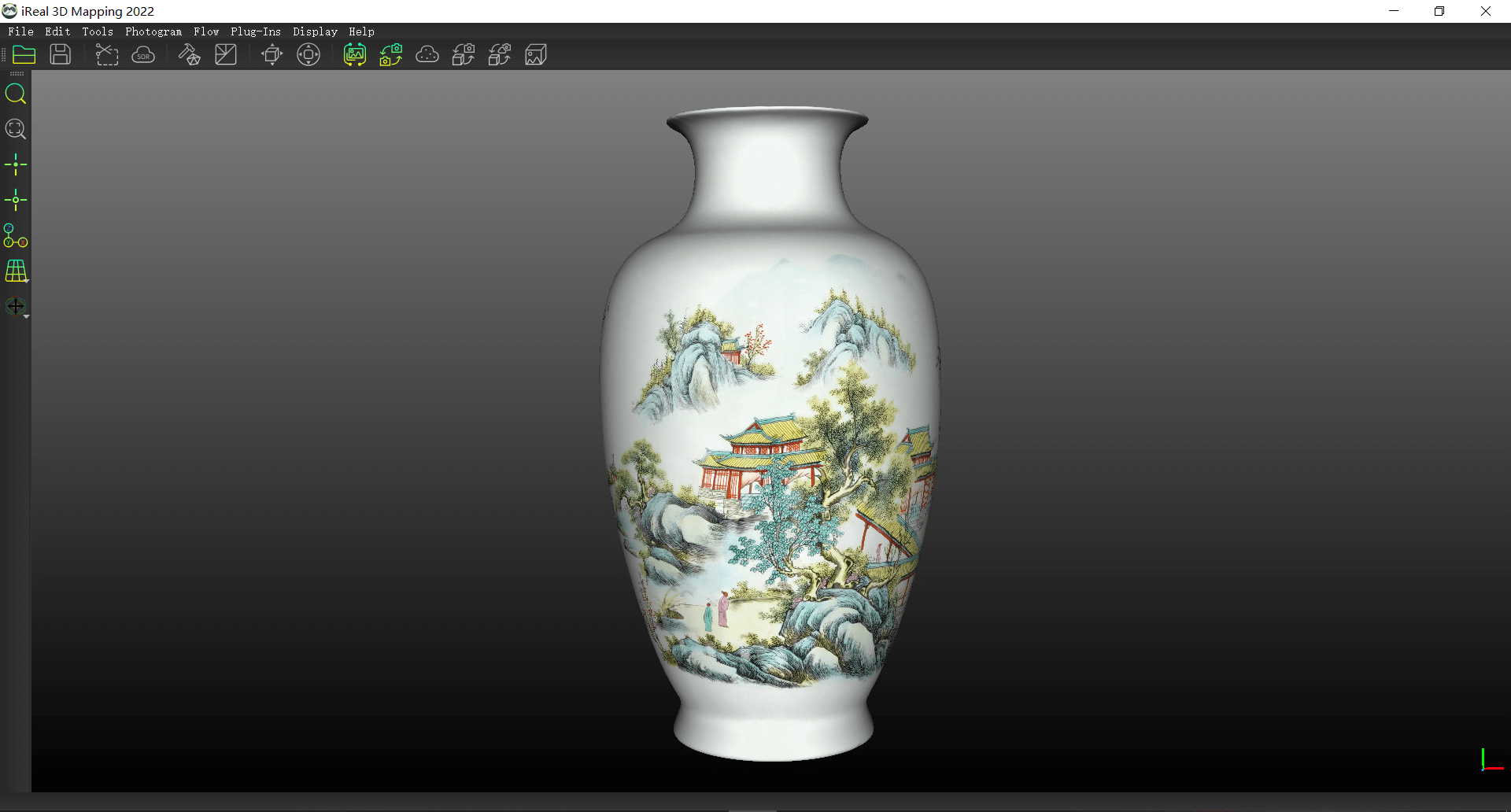

3d color vase

Photo-modélisation

1. Il n’y a pas de fonction d’édition des lignes de couture, les mappages de texture ne peuvent pas être terminés rapidement.

2. Les cartes UV sont fragmentaires et ne peuvent pas être liées à Photoshop pour affiner la texture.

3. Les UV doivent être dépliés manuellement pour éviter les distorsions, les répétitions, les fragments fragmentaires et autres problèmes.

4. Lors de la création de modèles 3D de haute précision, il est nécessaire de reconstruire un nuage de points dense (plus de temps, exigences élevées en matière d’ordinateurs et de qualité photo).

Coût de la main d’oeuvre

Numérisation laser 3D + logiciel de cartographie 3DeVOK

1. Facile à démarrer après auto-apprentissage et faibles exigences pour les opérateurs (photos, post-traitement, etc.), ce qui réduit le coût de la main-d’œuvre pour les entreprises.

2. L’efficacité de la texture est élevée. En 30 minutes, le mappage et le raffinement de la texture peuvent être effectués (modèles réguliers).

Photo-modélisation

1. Le photographe doit posséder de grandes compétences en photographie.

2. Pour le post-traitement des textures, plusieurs logiciels tiers sont nécessaires, ce qui signifie que le technicien doit être familiarisé avec ces logiciels. Il est préférable d’avoir de nombreuses années d’expérience dans le domaine de la cartographie de nouvelle génération pour faire face à différents problèmes.

3. Même pour les opérateurs qualifiés, il faut 2 à 3 heures pour réaliser une texture de haute précision au plus vite avec un poste de travail de bureau avec une meilleure configuration.

Coûts de configuration

Numérisation laser 3D + logiciel de cartographie 3DeVOK

Relativement élevé

La configuration de base : un scanner laser 3D + logiciel de cartographie 3DeVOK + un appareil photo reflex + Photoshop, adapté aux scénarios commerciaux et à la protection du patrimoine culturel.

Photo-modélisation

Le coût peut être faible

Pour les modèles que la modélisation photo peut produire facilement et sans nécessiter une grande précision, un téléphone portable/reflex peut faire le travail.

Informations complémentaires : Le logiciel de modélisation photo comprend Reality Capture, ContextCapture (Smart 3D), Metashape (Photoscan), Pix4D mapper, etc.

Dans l’ensemble, le logiciel de cartographie 3DeVOK est compatible avec la plupart des scanners 3D portables du marché et offre une large gamme d’applications dans les secteurs qui nécessitent une précision et une qualité de couleur élevées, comme la conservation du patrimoine et les ressources numériques 3D. Si vous possédez un scanner 3D couleur iReal 2E, avec le logiciel de cartographie 3DeVOK, vous pouvez également réaliser un remplacement de cartographie en une seule touche pour maximiser les fonctionnalités de votre scanner 3D iReal 2E.

Si vous n’avez pas d’exigences correspondantes en matière de reproduction de modèles, la modélisation photo peut répondre à la plupart de vos besoins en matière de cartographie 3D couleur. Il est recommandé de choisir la solution la mieux adaptée à votre situation.
