Après la numérisation 3D laser de haute précision de Scantech, quant au mapping haute définition dans la partie post-traitement, l’équipe 3DeVOK de Scantech propose une toute nouvelle solution : le logiciel de mapping intelligent 3DeVOK.
Le logiciel utilise des technologies de photogrammétrie, de reconnaissance d’images par IA, de fusion de textures et d’édition de lignes de couture pour obtenir une cartographie efficace et précise.
FrançaisLe logiciel est hautement intégré (la méthode traditionnelle de post-traitement nécessite plusieurs logiciels 3D fonctionnant simultanément et a des exigences élevées en matière de capacités et d’expérience du personnel de post-traitement), et hautement automatisé (le taux d’automatisation a atteint plus de 95 %, ce qui le rend plus facile à utiliser.
Il n’y a pas d’exigence professionnelle élevée pour le personnel de post-traitement. De plus, comme la plupart des traitements sont automatisés, la personne responsable du post-traitement peut utiliser plusieurs ordinateurs et traiter plusieurs modèles en même temps), très efficace (le temps de mappage sur un objet avec un maillage intermédiaire a été réduit à seulement une demi-heure, tandis que le traitement traditionnel prend au moins 2 à 5 heures), les avantages ci-dessus améliorent considérablement l’efficacité de production des mappages haute définition et réduisent considérablement le coût de production.
En termes de finesse, le logiciel de cartographie intelligente 3DeVOK atteint 0 perte de résolution d’image et restaure au maximum chaque détail de texture de l’objet.
●Haute automatisation et intelligence : plus de 95 % du travail est géré automatiquement par le logiciel
●Fonctionnement simple, facile à utiliser : vous pouvez commencer avec une journée de formation, devenir compétent en une semaine d’utilisation, même sans expérience préalable
●Sortie efficace : il ne faut que 30 minutes pour traiter le modèle moyen (visages 30-100w) et le modèle haut
●Haute définition et qualité sans perte : il prend en charge la sortie de mappage de texture ultra-haute résolution 4K, 8K, 16K pour garantir la qualité des mappages de texture
●Mappage précis : fusion de texture naturelle et homogène, précision de texture ≤ 0,1 mm, uniformité des couleurs (cohérence des couleurs entre plusieurs photos) ≥ 95 % Défauts d’image (mappage d’objets étrangers, reflets, contamination de l’objectif, etc.) ≤ 0,01 %

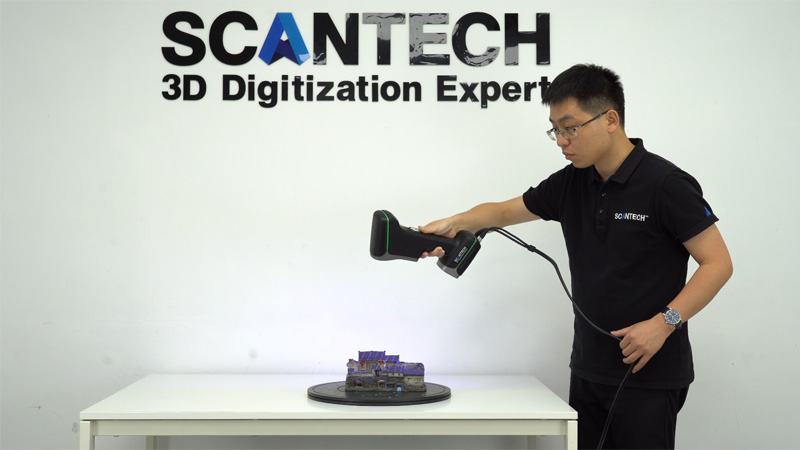

Numérisation 3D

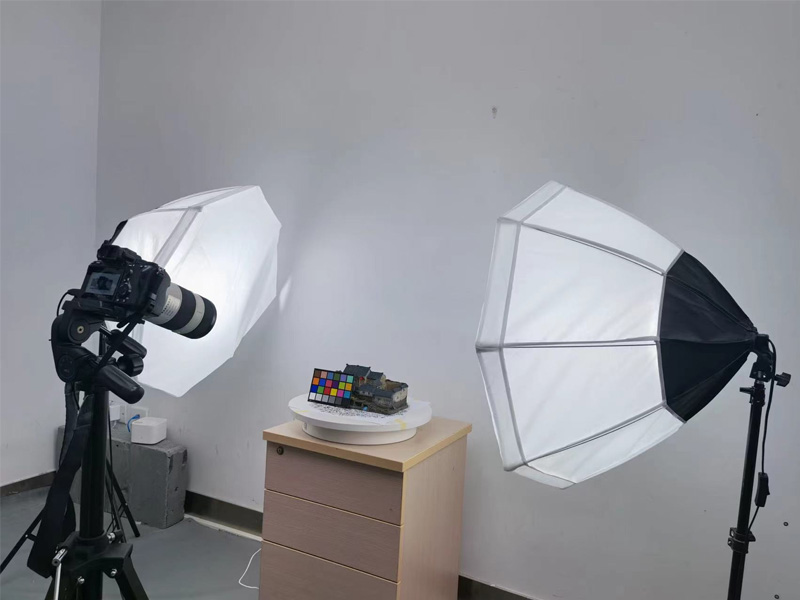

Collection de photos

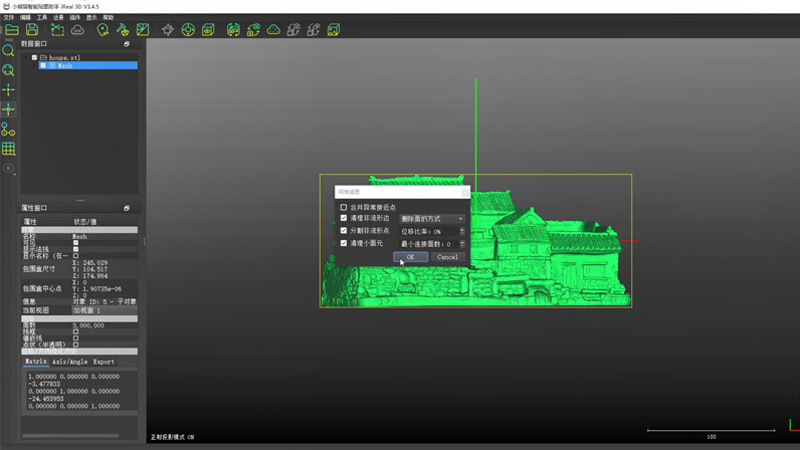

Prétraitement du modèle

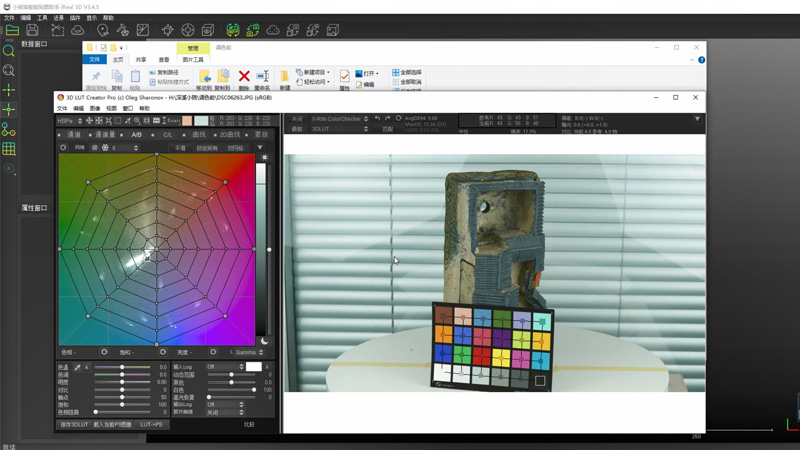

Réglage des couleurs des photos

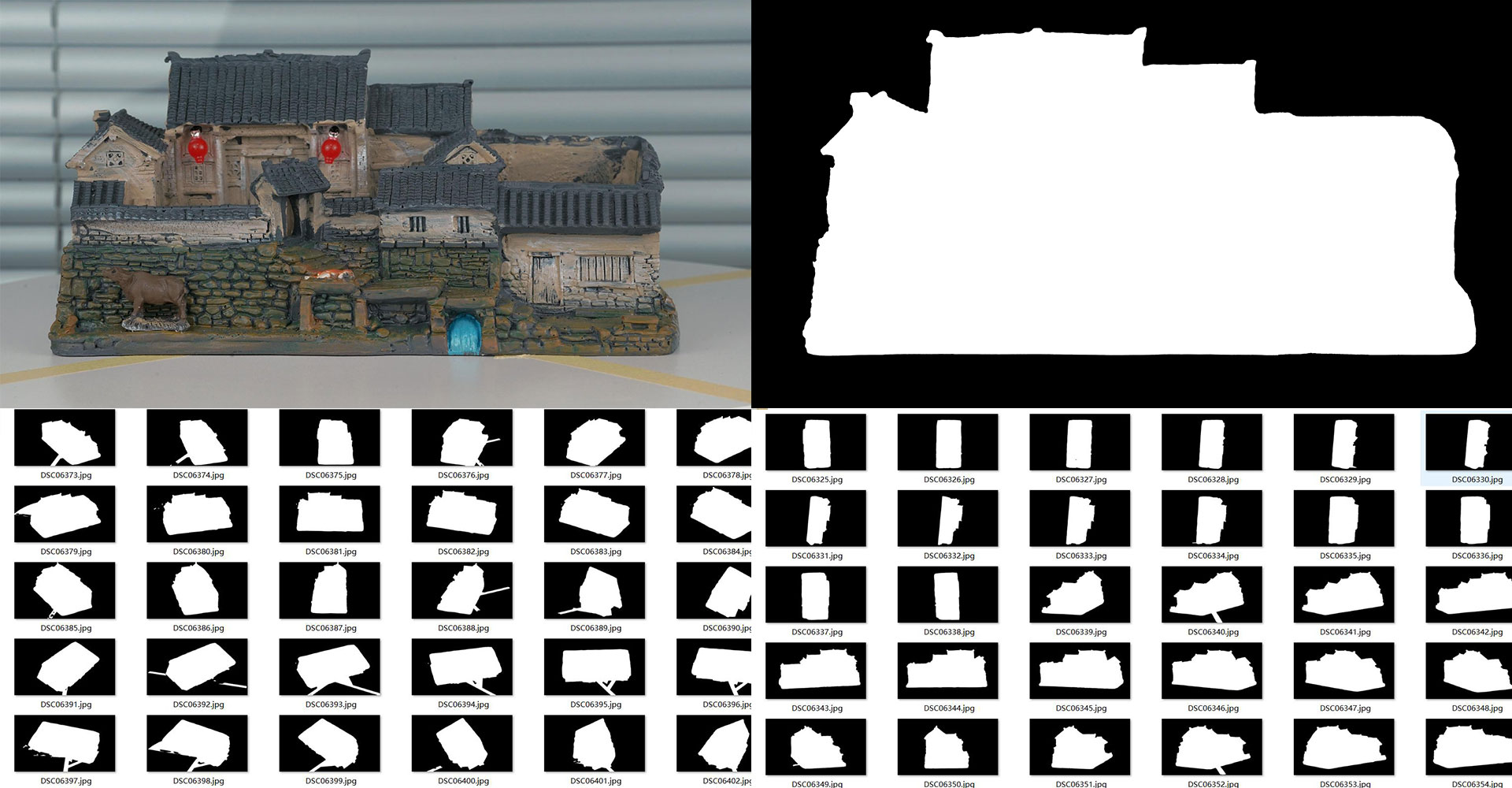

Grâce à la technologie de reconnaissance d’image AI, l’extraction des parties principales de toutes les photos est automatiquement complétée (le blanc est la partie principale automatiquement reconnue), qui est utilisée pour l’étape suivante : l’orientation relative des photos

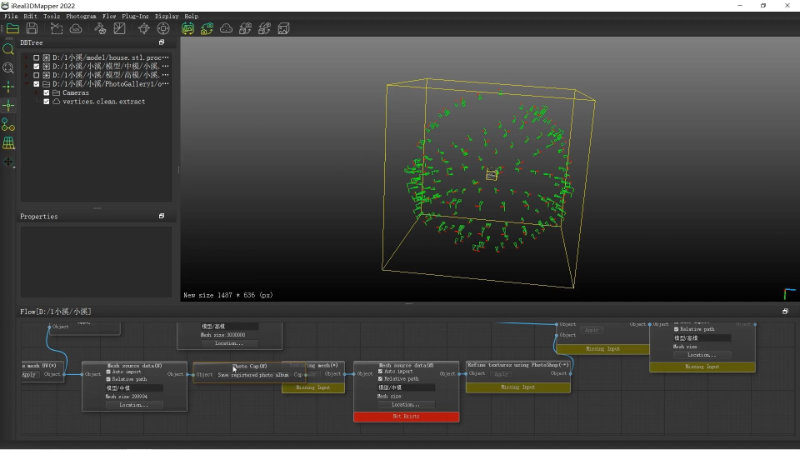

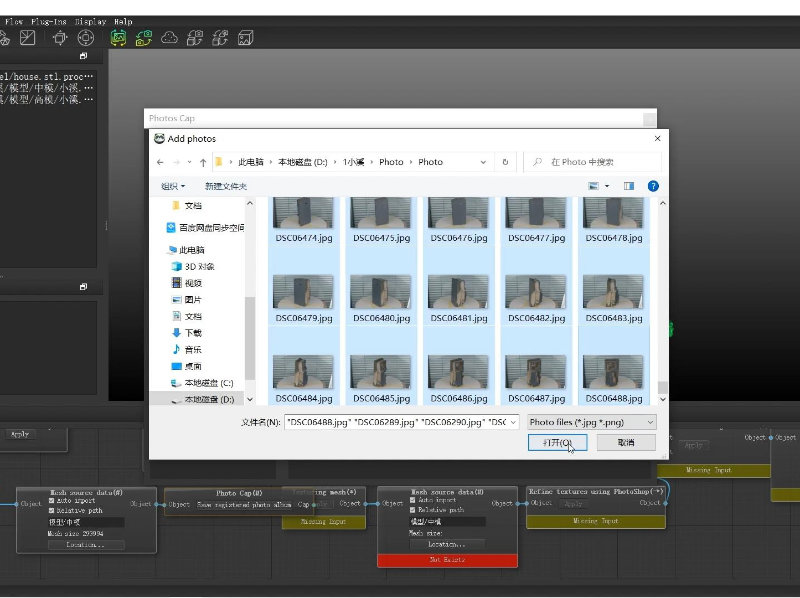

Importez toutes les photos en un clic, calculez automatiquement les positions relatives de centaines d’ensembles de photos en 5 à 10 minutes et complétez l’orientation relative de toutes les photos

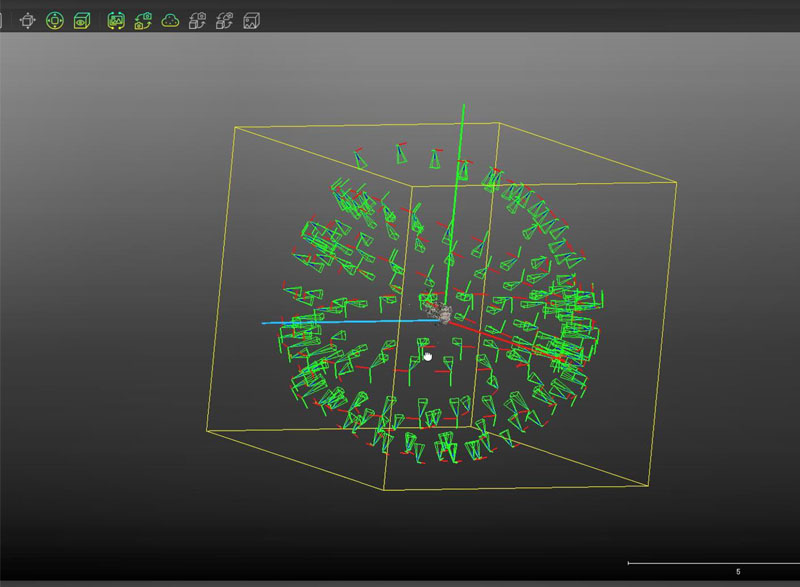

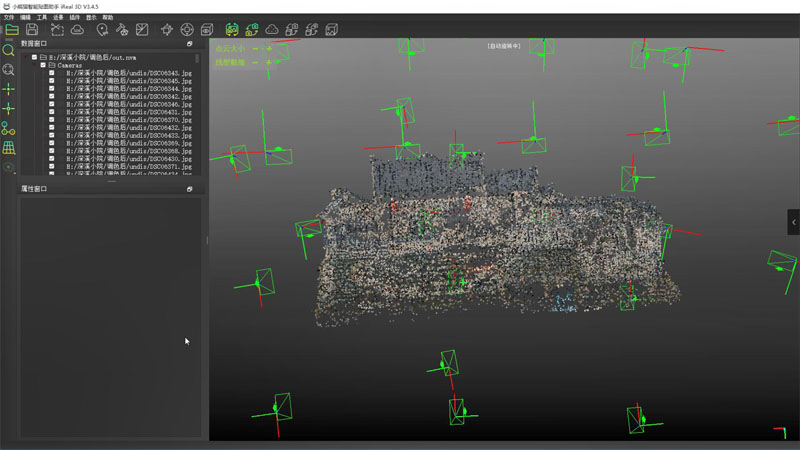

En utilisant les caractéristiques de texture (la partie principale) entre les photos, calculez automatiquement, complétez le tri de la position spatiale relative de toutes les photos, puis créez une caméra virtuelle séquentielle et présentez un sommet clairsemé pour toutes les photos

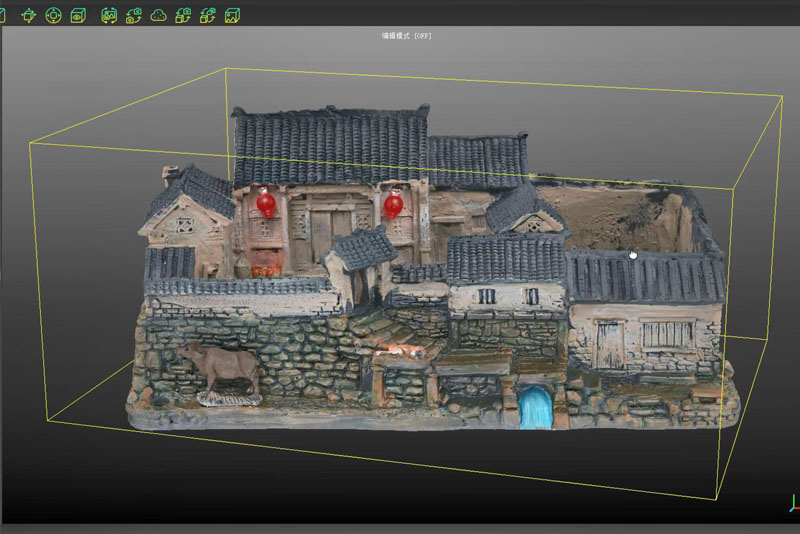

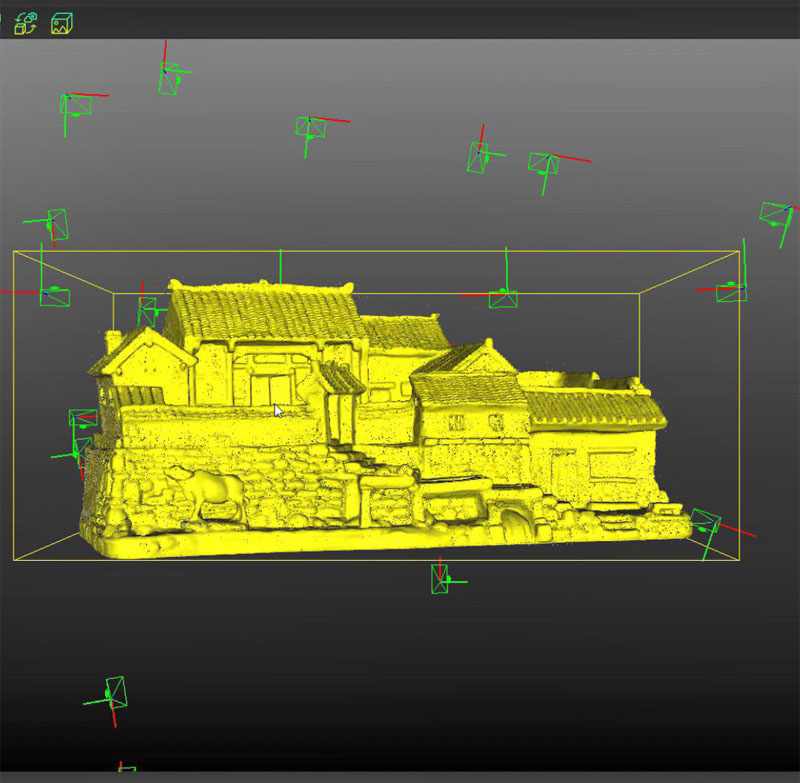

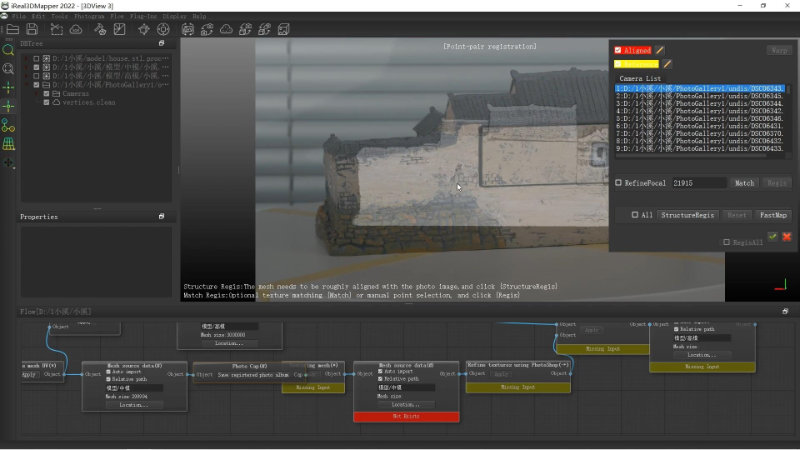

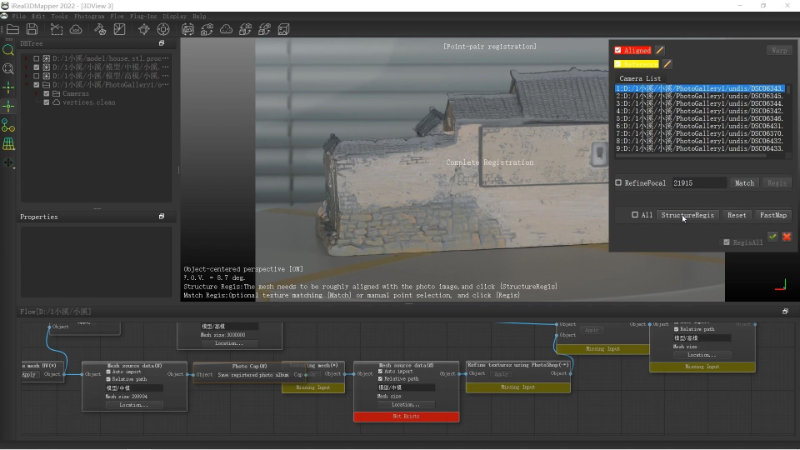

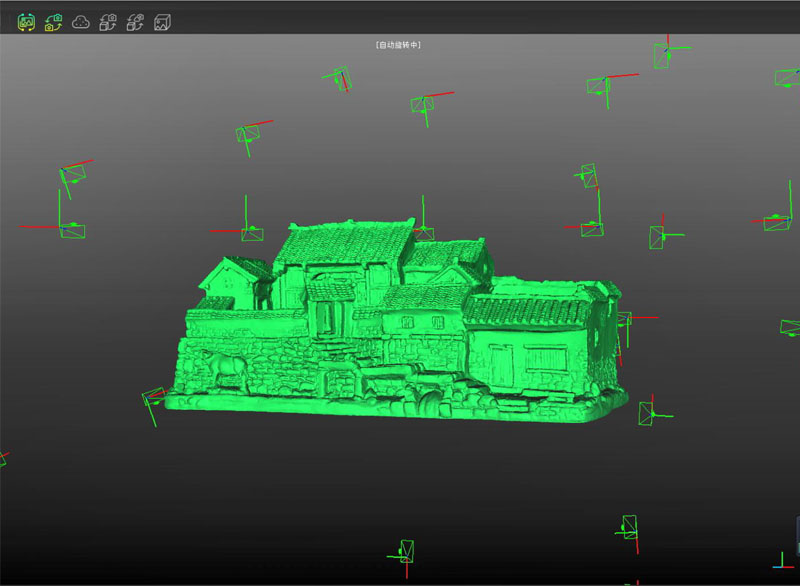

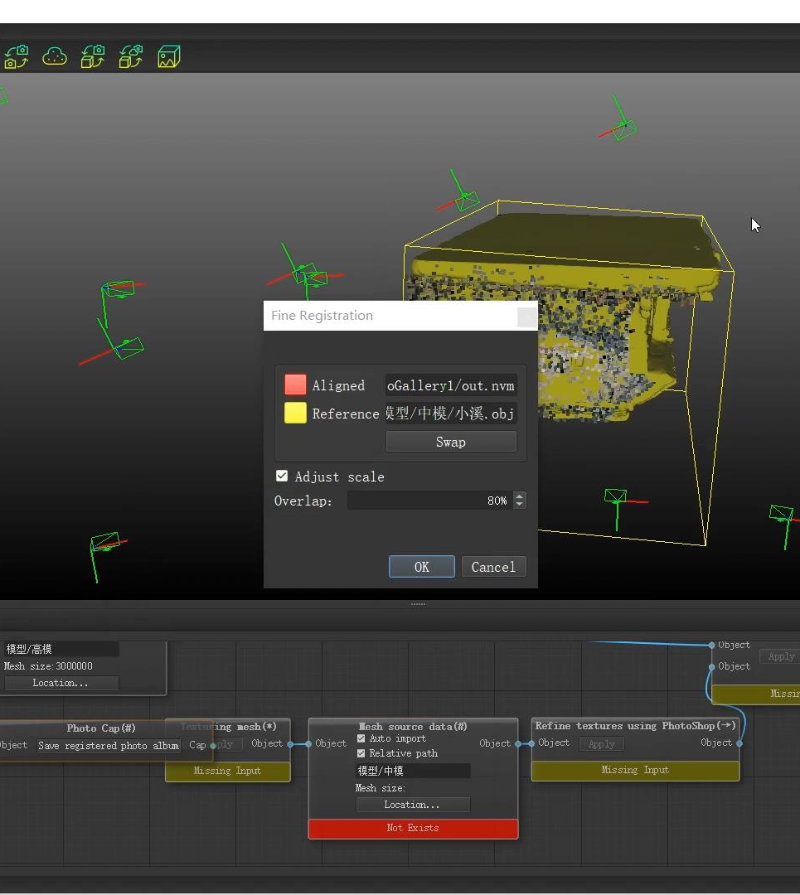

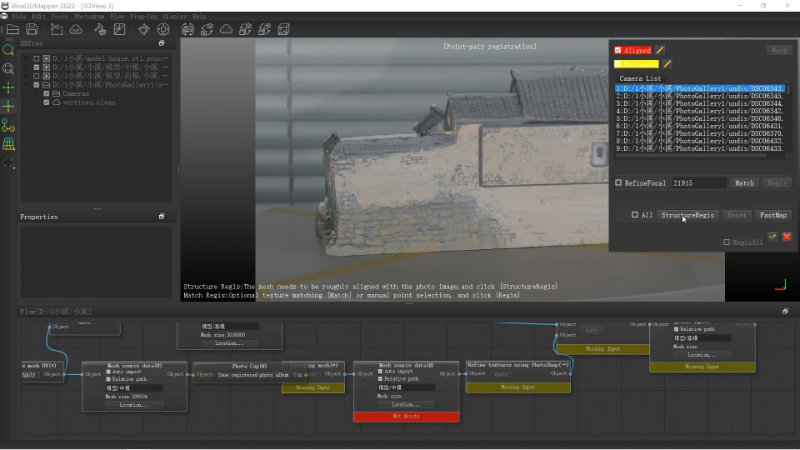

Sélectionnez une photo, placez le modèle 3D dans la même taille et la même position que la photo, analysez les caractéristiques structurelles similaires de la photo et du modèle grâce à un algorithme intelligent, effectuez l’alignement précis automatique d’une seule photo et du modèle, puis construisez automatiquement la relation de mappage spatial entre le modèle et la photo en un seul clic

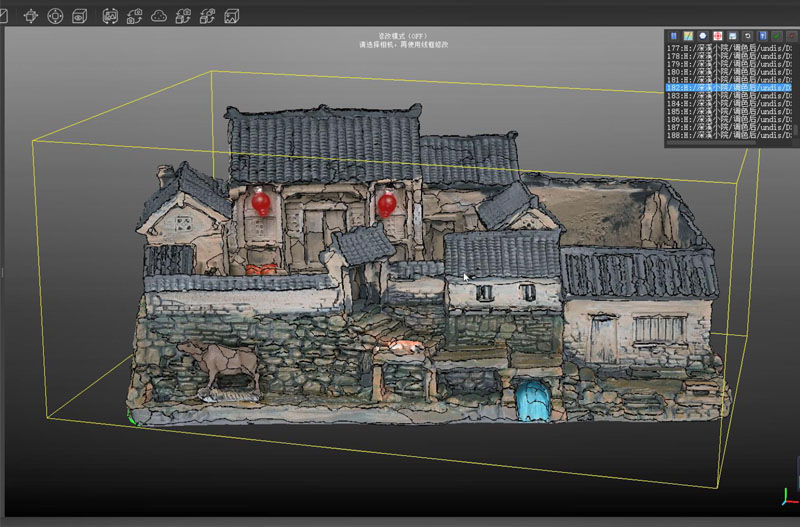

1. Identifiez intelligemment les textures erronées (zone de facula, zone floue/défocalisée, zone non objet) et éliminez automatiquement les textures réfléchissantes.
2. Chaque surface de maillage triangulaire du modèle peut être associée à plusieurs photos multi-angles, calculer et trier automatiquement leur qualité de texture et sélectionner automatiquement les textures de haute qualité avec des poids plus élevés.
(Statistiques pondérées de nombreux paramètres tels que la netteté, la saturation, l’angle, etc.) Pour une cartographie intelligente, réduisant le travail d’élimination manuelle des faculas et des zones floues hors focus.
3. Une fois la cartographie réussie, les lignes de couture de texture sont automatiquement générées et les textures erronées qui ne sont pas complètement supprimées sont modifiées en temps réel, pour réaliser la fusion parfaite des textures des images multi-angles dans le modèle 3D.
Visualisation, édition en temps réel et perfectionnement :

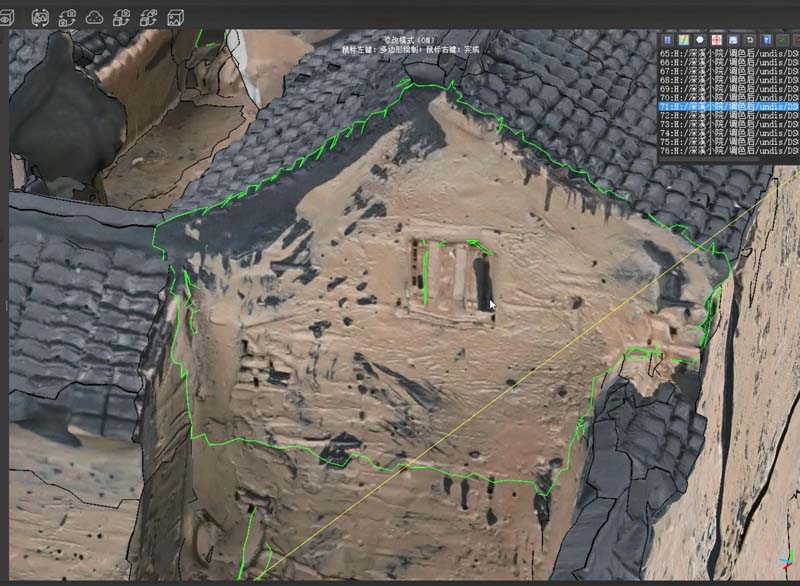

Pour les cartes qui ne correspondent pas complètement ou les cartes locales avec des reflets, des photos floues, etc., vous pouvez utiliser l’outil d’édition des lignes de couture pour effectuer un affinement précis en temps réel.
Le temps de recalcul de la texture peut être contrôlé à 1 seconde près

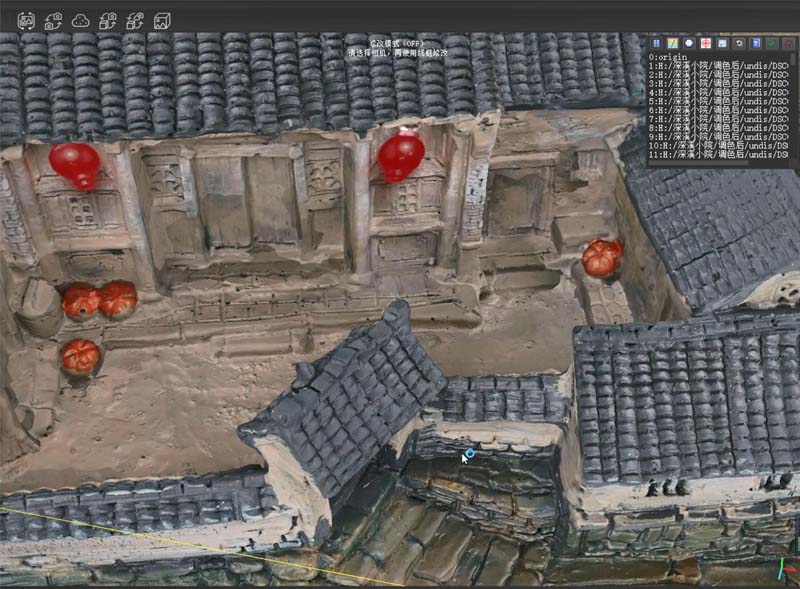

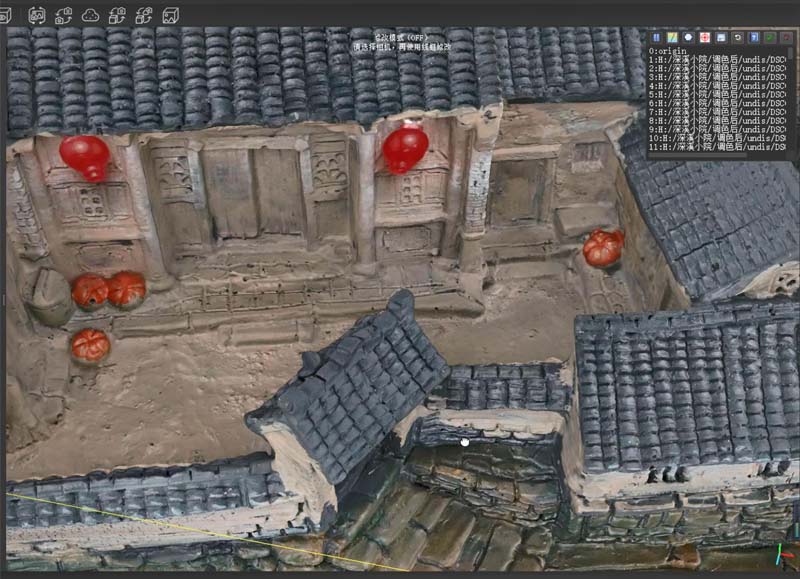

Le traitement de fusion intelligent des mappages garantit un effet naturel et une uniformité de couleur :
1. Utilisation de l’algorithme de mélange de Poisson pour terminer le calcul de la couleur
2. Traitement de la texture de la zone de la ligne de couture
| Format des données | Modèle 3D numérique à 720° |
| Format de sortie | *.obj,*.ply,*.fbx,*.stl,*.off et autres formats 3D universels |
| Résolution de la texture | 16384*16384、8192*8192、4096*4096 |
| Erreur de mappage | ≤0,08+0,02*D/300 mm (« D » représente la plus grande taille de l’article, l’unité est le mm) |
| Aberration chromatique moyenne | (CIEDE2000)≤5 |
| Image spot | (Cartographie d’objets étrangers, tache lumineuse, contamination de la lentille, etc.) ≤ 0,01 % |
| Uniformité des couleurs | Une fois plusieurs photos cartographiées, une lumière et une couleur uniformes garantissent que la couleur globale des ustensiles est cohérente. |
| Cartographie des bords | Les bords de la cartographie se fondent naturellement et harmonieusement |
| Précision de la cartographie | ≤0.1 mm |
