3DeVOK マッピング ソフトウェア

はじめに

3DeVOK Mapping Softwareは、さまざまなブランドに対応した3Dスキャナー向けに特別に設計された3Dカラー マッピング ソフトウェアです。 このソフトウェアは、携帯電話やDSLRで撮影した多角度の写真を3Dスキャンモデルにマッピングし、高精度、高解像度、真実の色を持つ3Dモデルを取得します。 そのアルゴリズムは、3Dフォトグラメトリ、AI画像認識、テクスチャ融合、シームライン編集技術を組み合わせています。 文化遺産の3Dデジタル化、3D表示、VR eコマース、3Dデータベース構築などの分野で、より高度なソリューションを顧客に提供します。

後処理担当者に高度な専門的要件はありません。また、ほとんどの処理が自動化されているため、後処理担当者は複数のコンピュータを使用して複数のモデルを同時に処理できます)、高効率(ミッドメッシュを持つオブジェクトへのマッピングの時間が短縮されました)従来の処理では少なくとも 2 ~ 5 時間かかるのに対し、わずか 30 時間です)、上記の利点により、高解像度マッピングの生産効率が大幅に向上し、生産コストが大幅に削減されます。細かさに関しては、画像解像度の損失をゼロにし、オブジェクトのすべてのテクスチャの詳細を最大限に復元します。

アイテム適応性が良い 優れた汎用性

アイテム適応性が良い 優れた汎用性

3D スキャナーや一眼レフ カメラと連携することで、ほぼすべてのオブジェクト (さまざまなフィーチャ タイプ) のトゥルーカラー 3D モデルの制作要件を満たすことができます。 さらに、レッサーパンダ テクスチャ ソフトウェアは、すべての 3D スキャナ ブランドで取得した stl/obj データのインポートもサポートしており (Scan 3D スキャナには特別な最適化があり、適応性が優れています)、さまざまなブランドの機器を使用するユーザーのテクスチャ ニーズを満たすことができます。
簡単な操作、効率的な出力

簡単な操作、効率的な出力

プロセスの 95% 以上が自動化されています。 3D エンジニアにとって、特別なトレーニングなしで簡単に使用できます。 高度に統合されたインテリジェントなアルゴリズムにより、エンジニアはテクスチャの作成とテクスチャの改良 (通常のモデルの場合) を 30 分以内に完了できます。
ワンストップ処理

ワンストップ処理

ローカル テクスチャを調整する必要がある場合、エンジニアはシーム ライン編集、単一写真マッピングの置換、ワン キー カラー レベリング、およびプラグイン Photoshop 調整の機能を通じて、ソフトウェア内でプロセス全体を完了できます。
高解像度、ロスレス品質

高解像度、ロスレス品質

単一モデルの出力は、4k/8K/16K の解像度と複数の 16K (フル解像度) テクスチャをサポートし、元のキャプチャ画像のテクスチャ情報を完全に保存し、画像解像度の損失ゼロを実現し、あらゆる細部を最高の状態に復元します 範囲。
正確なマッピング

正確なマッピング

自然でシームレスなテクスチャ融合、テクスチャ精度 ≤ 0.1 mm、色の均一性(複数の写真間の色の一貫性) ≥ 95%; 画像の欠陥 (異物マッピング、ハイライト、レンズの汚れなど) ≤ 0.01%。

プロセス

01

ステップ

データ収集

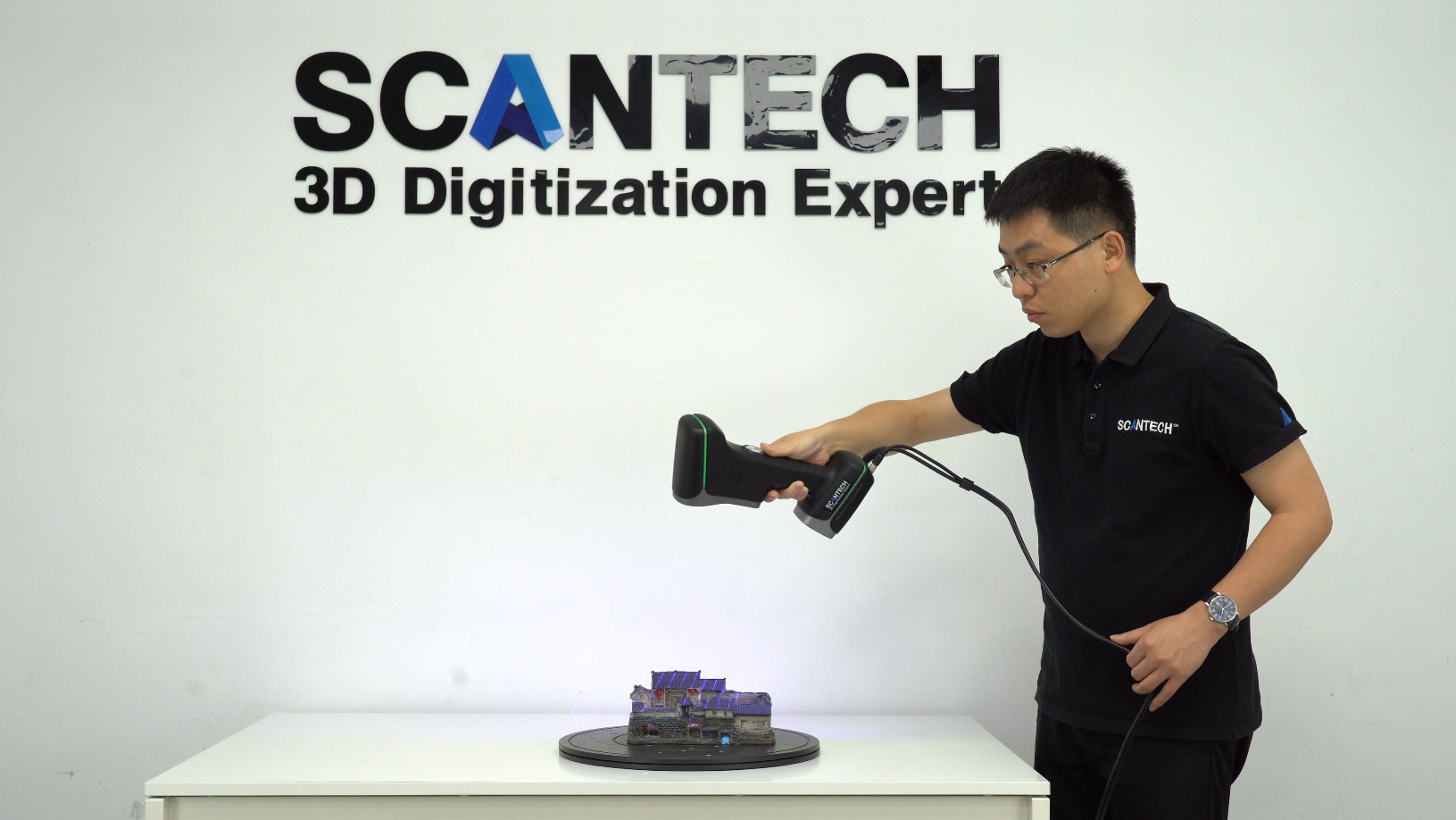

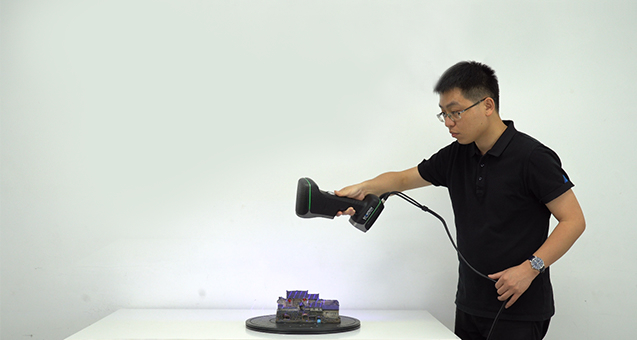

3Dスキャン

3Dスキャン

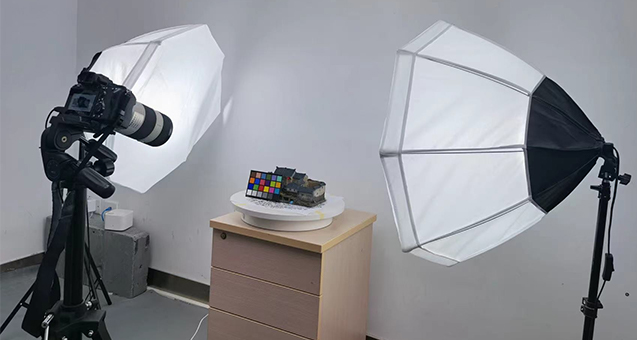

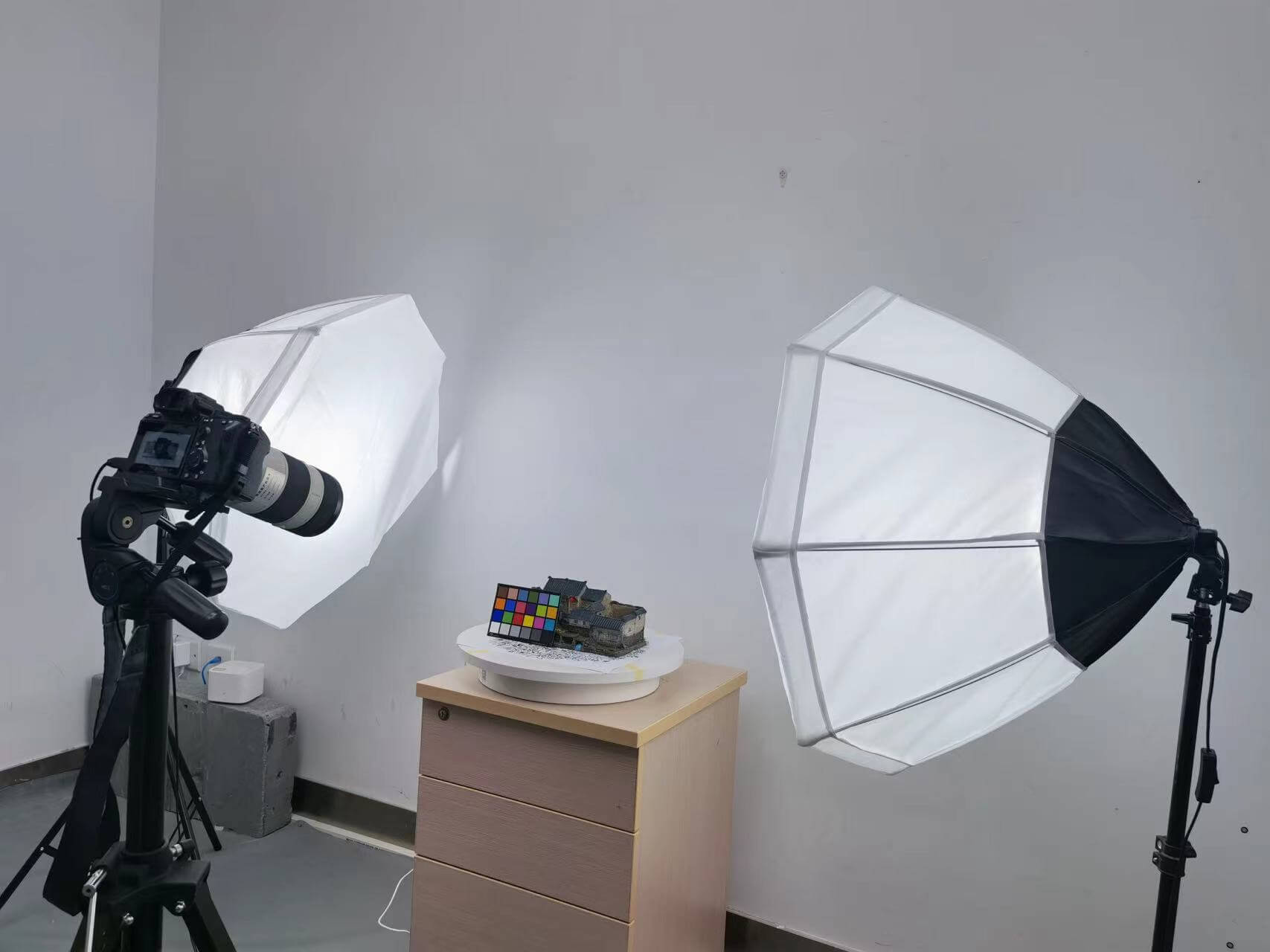

写真撮影

写真撮影

02

ステップ

モデルと写真の前処理

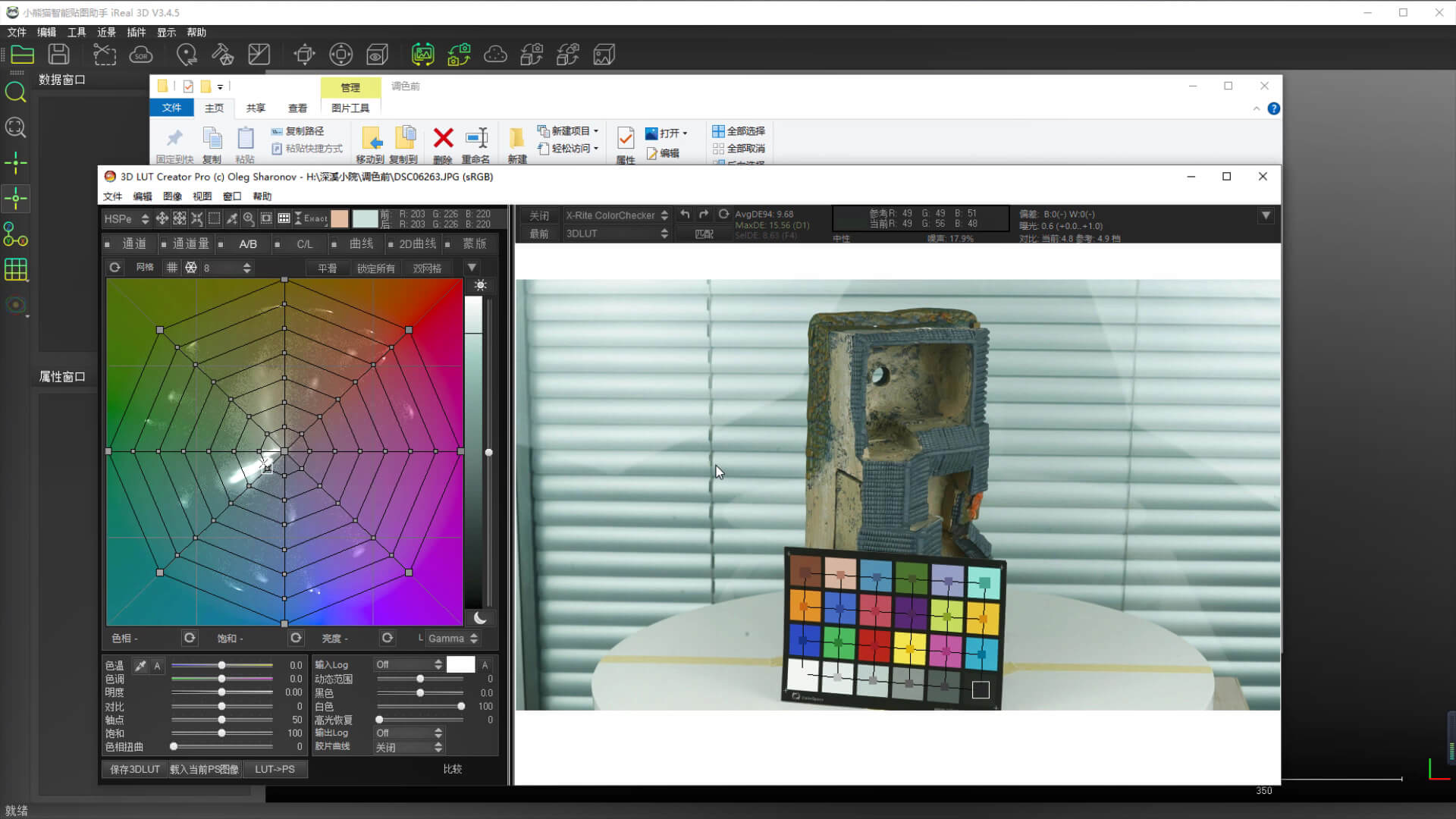

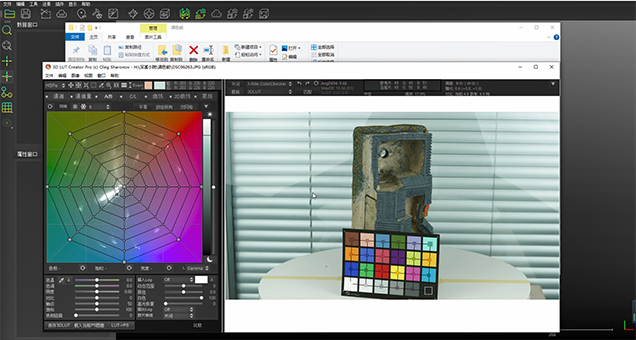

写真の色調整

写真の色調整

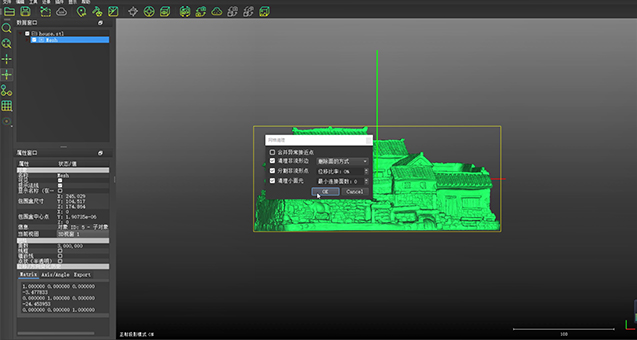

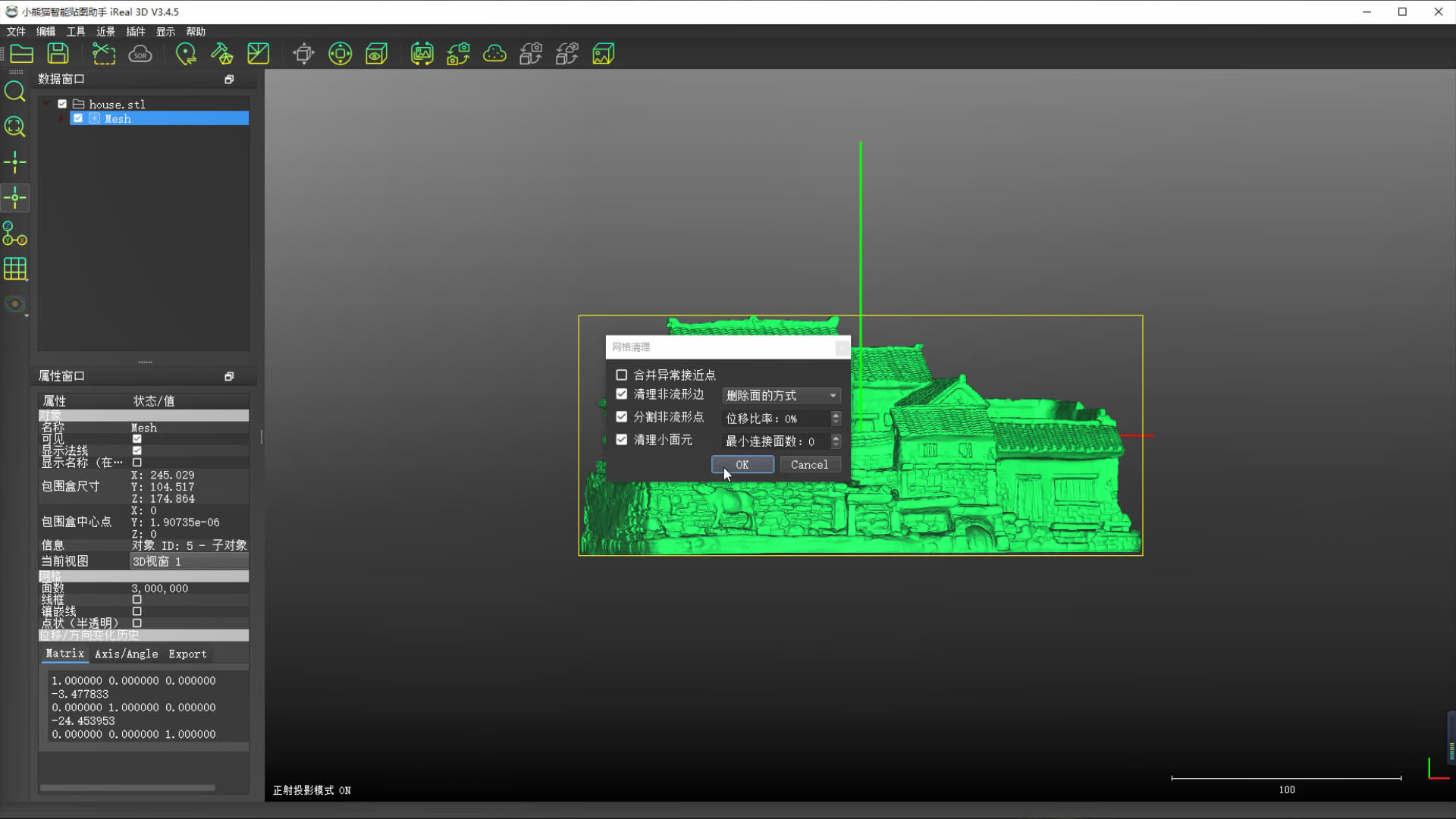

メッシュの前処理

メッシュの前処理

03

ステップ

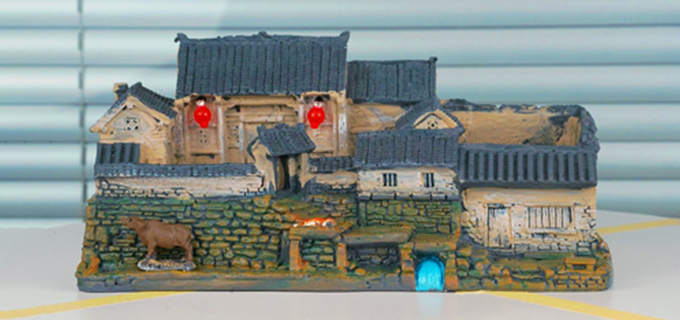

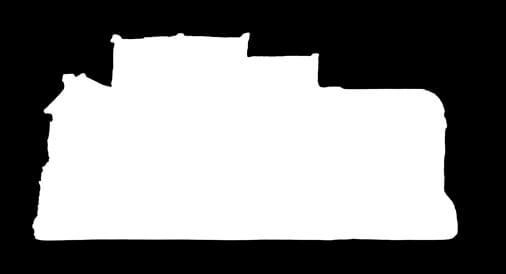

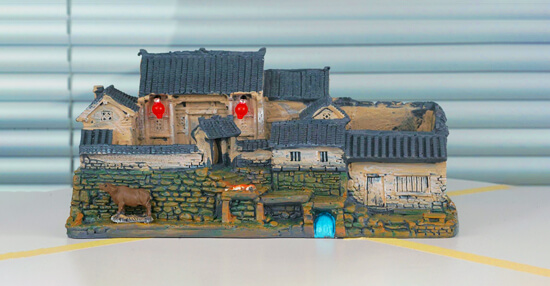

被写体の自動抽出

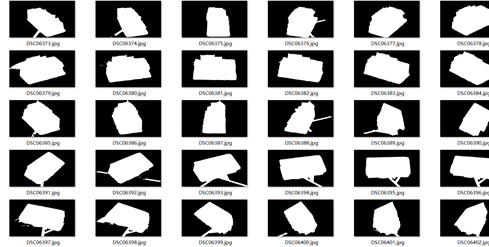

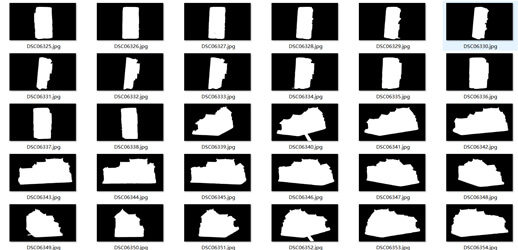

このテクスチャ マッピング ソフトウェアの AI 画像認識技術により、すべての写真の主要部分の抽出が自動的に完了し (白い部分が自動的に認識された主要部分です)、次のステップである写真の相対的な位置合わせに使用されます。

04

ステップ

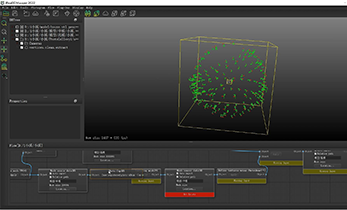

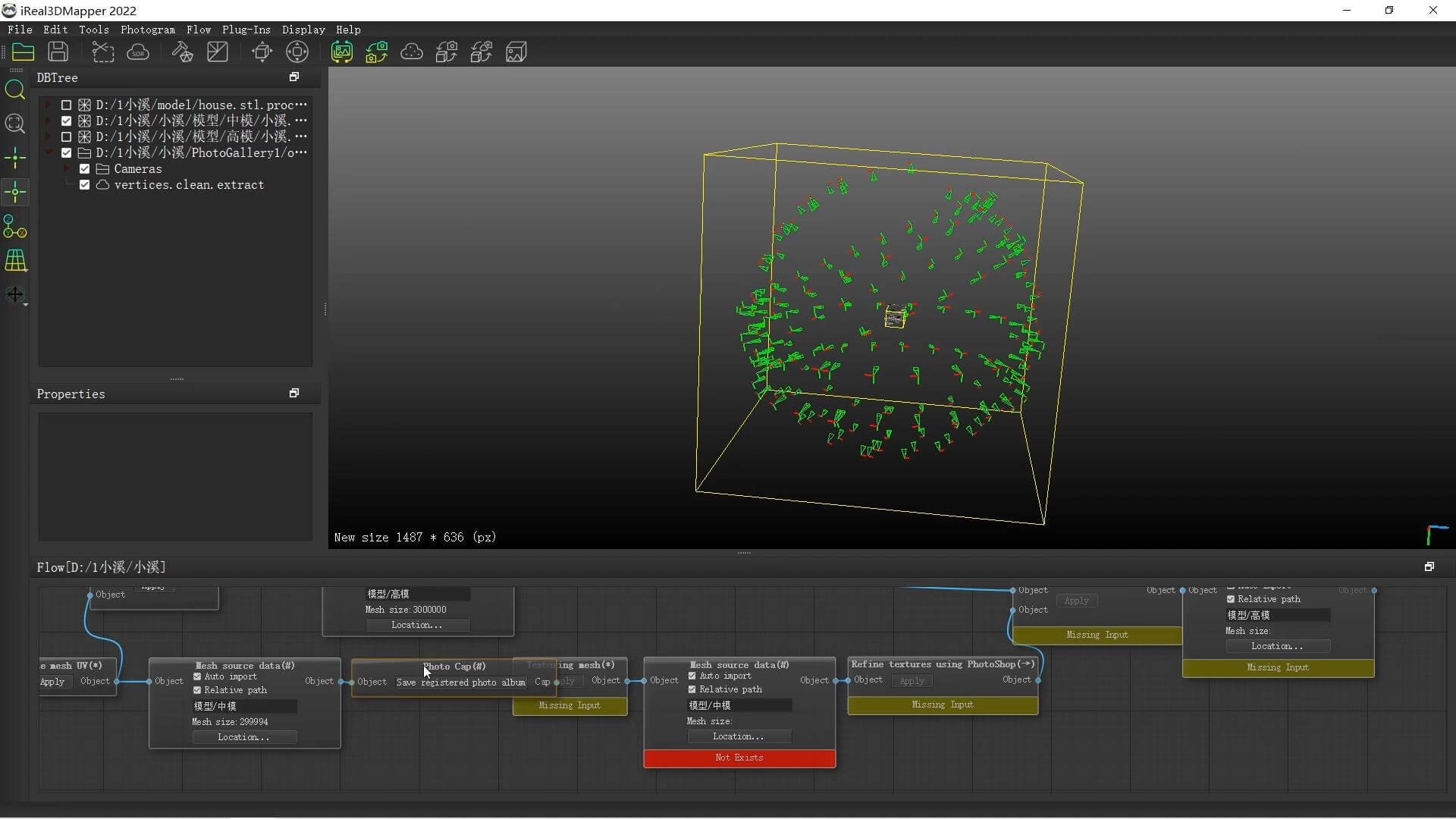

写真の相対的な向き

ワンクリックですべての写真をインポートし、数百の写真セットの相対的な位置を 5 ~ 10 分以内に自動的に計算し、すべての写真の相対的な向きを完成させます。

写真間のテクスチャ機能 (主要部分) を使用して、自動的に計算し、すべての写真の相対的な空間位置の並べ替えを完了してから、すべての写真のシーケンス仮想カメラと特徴のまばらな頂点を構築します。

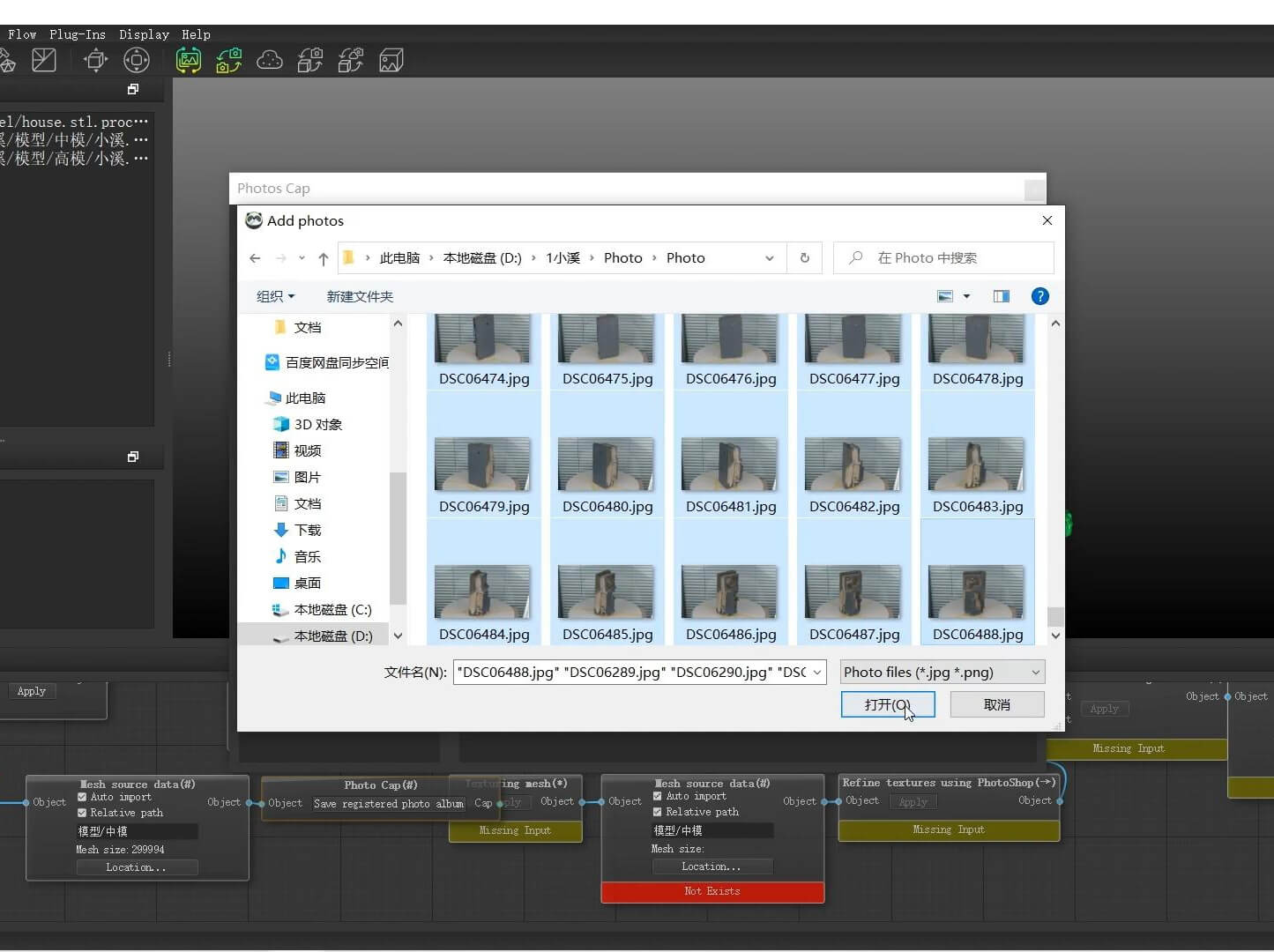

何百枚もの写真をワンクリックで取り込みます

何百枚もの写真をワンクリックで取り込みます

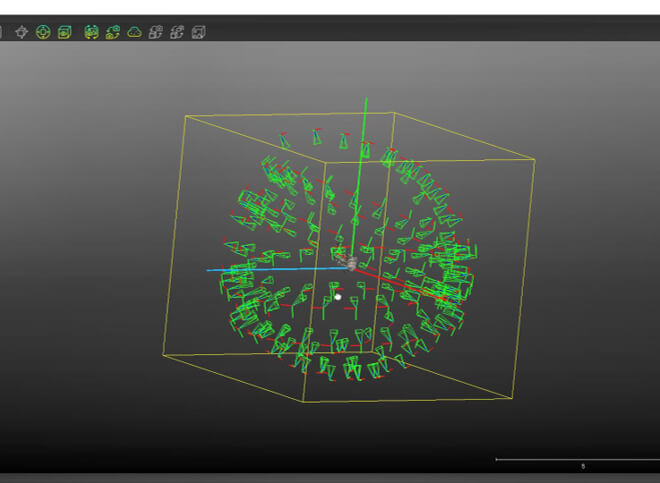

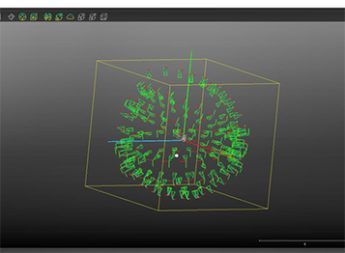

仮想カメラ

仮想カメラ

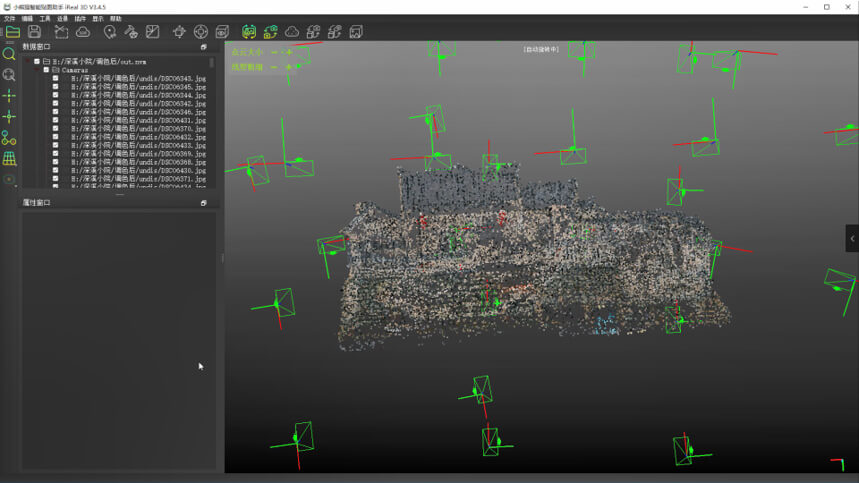

薄くなった雲を再構築しました

薄くなった雲を再構築しました

05

ステップ

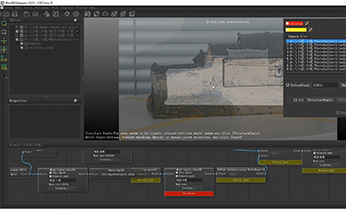

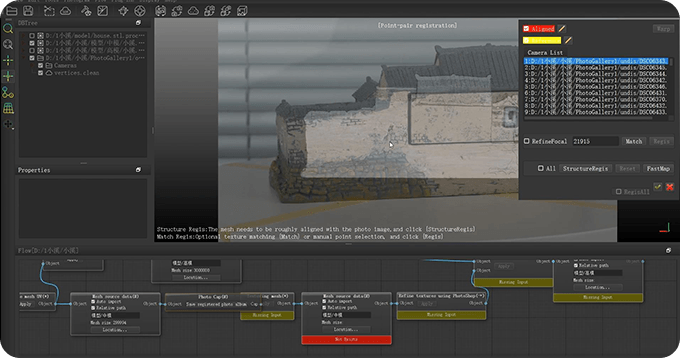

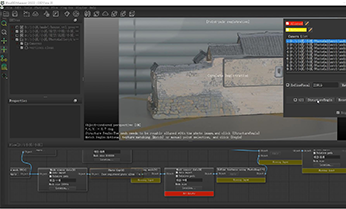

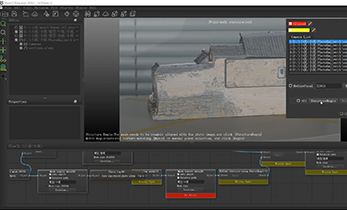

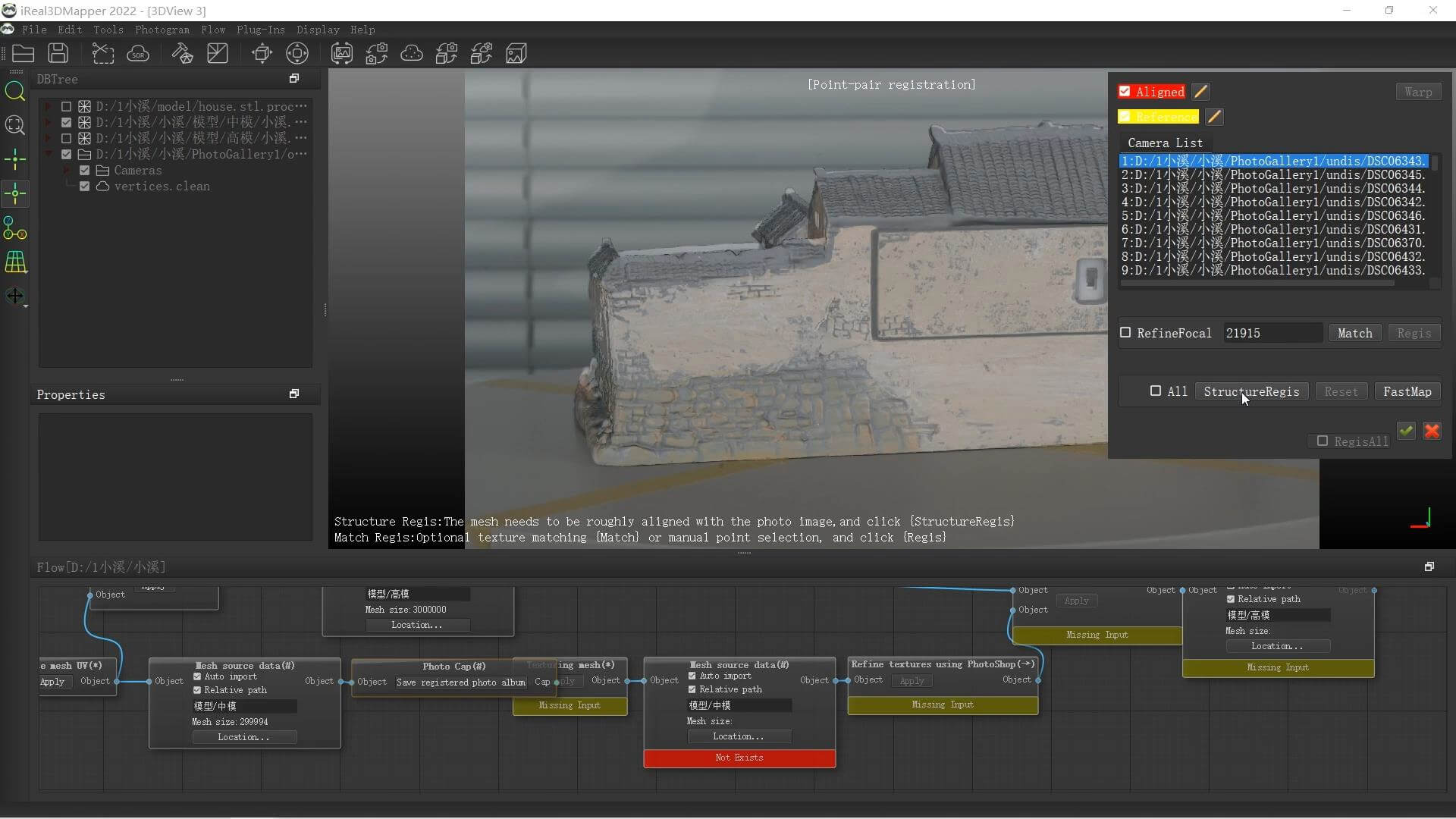

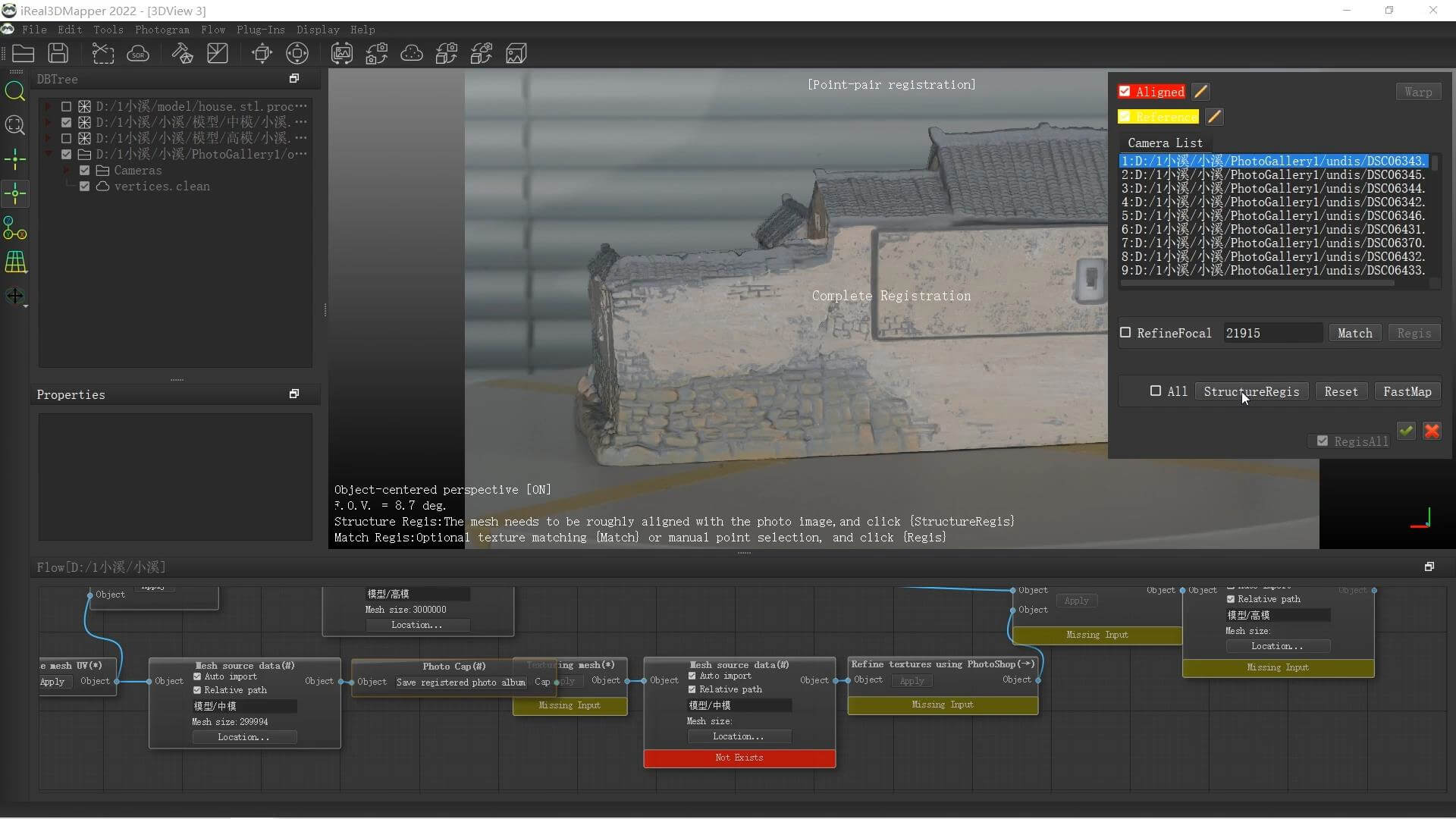

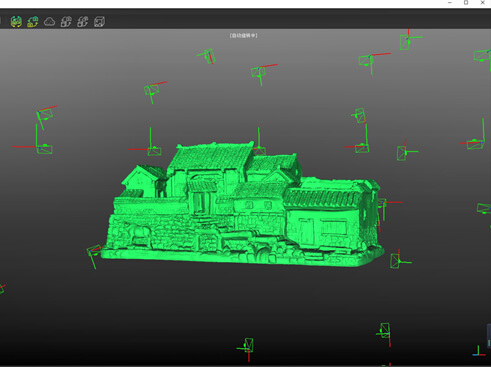

絶対方向 - 手動位置合わせ

写真を選択し、3D モデルを写真と同じサイズと位置に配置し、写真とモデルの類似した構造的特徴をインテリジェントなアルゴリズムで分析し、1 枚の写真とモデルの正確な位置合わせを自動的に完了します。 ワンクリックでモデルと写真の間の空間マッピング関係を構築します。

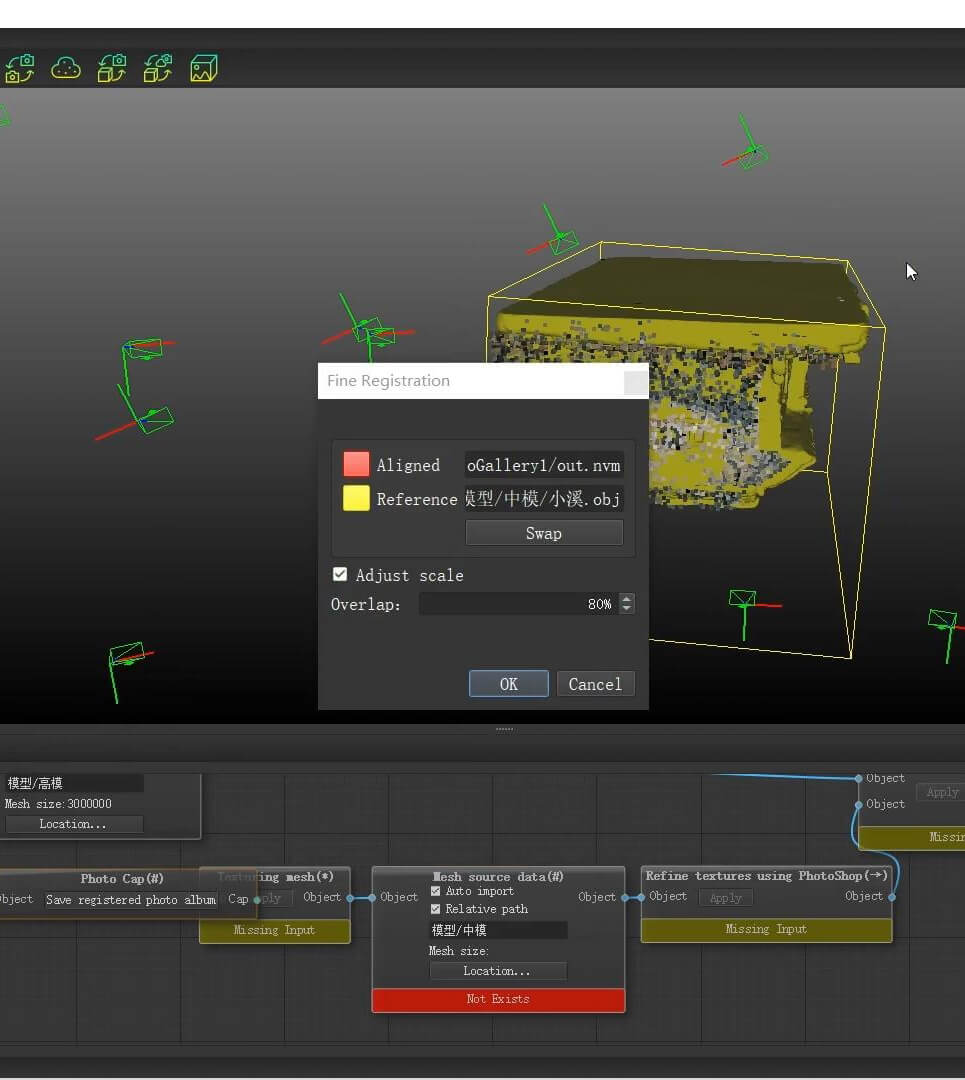

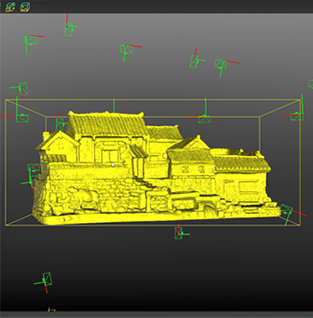

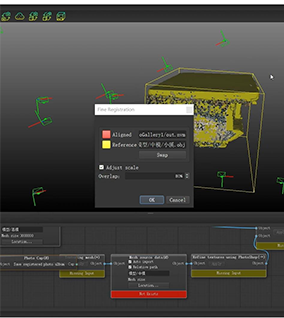

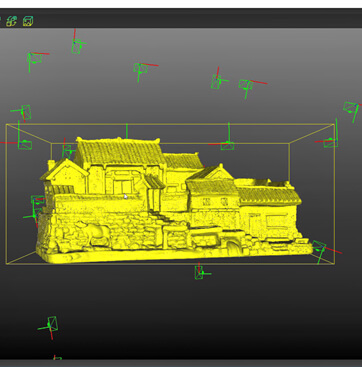

絶対方向 - ファイン レジストレーション

頂点とモデルのマッチング アルゴリズムを使用して、ミリメートル レベルのマッピング精度を達成します。

写真再構成と 3D スキャン モデルによって得られたまばらな頂点を高精度に登録し、写真とモデル間のマッピング エラーをさらに削減します。

06

ステップ

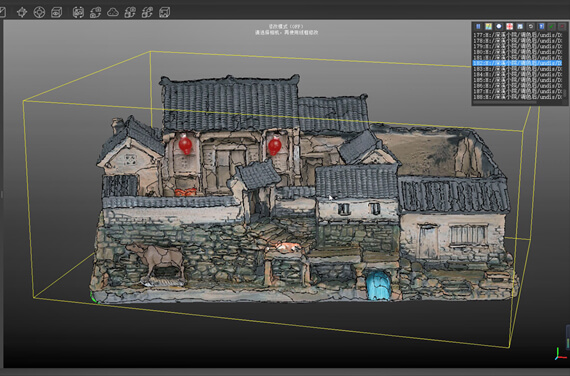

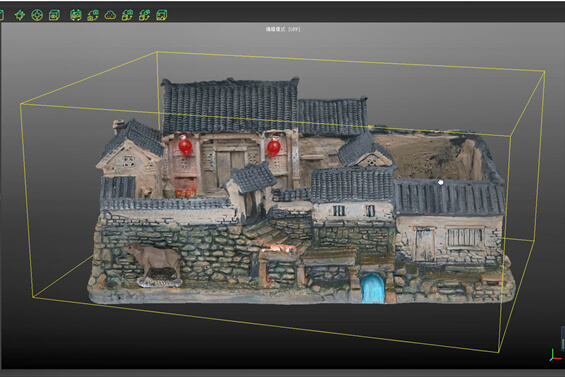

スマート マッピング

1. 間違ったテクスチャ (白斑領域、焦点が合っていない/ぼやけた領域、非オブジェクト領域) をインテリジェントに識別し、テクスチャの光害を自動的に排除します。

2. モデルの各三角形メッシュ サーフェスを複数のマルチアングル写真に関連付け、それらのテクスチャ品質を自動的に計算して並べ替え、重みの大きい高品質テクスチャを自動的に選択できます。 (シャープネス、彩度、角度などの多くのパラメータの加重統計。) インテリジェントなマッピングのために、白斑や焦点が合っていないぼかし領域を手動で除去する作業を減らします。

3. マッピングが成功すると、テクスチャ シーム ラインが自動的に生成され、完全に削除されていない間違ったテクスチャがリアルタイムで編集され、3D モデルのマルチアングル画像の完璧なテクスチャ融合が実現します。

07

ステップ

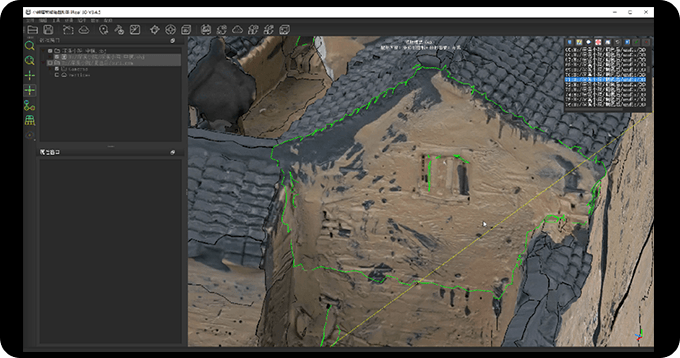

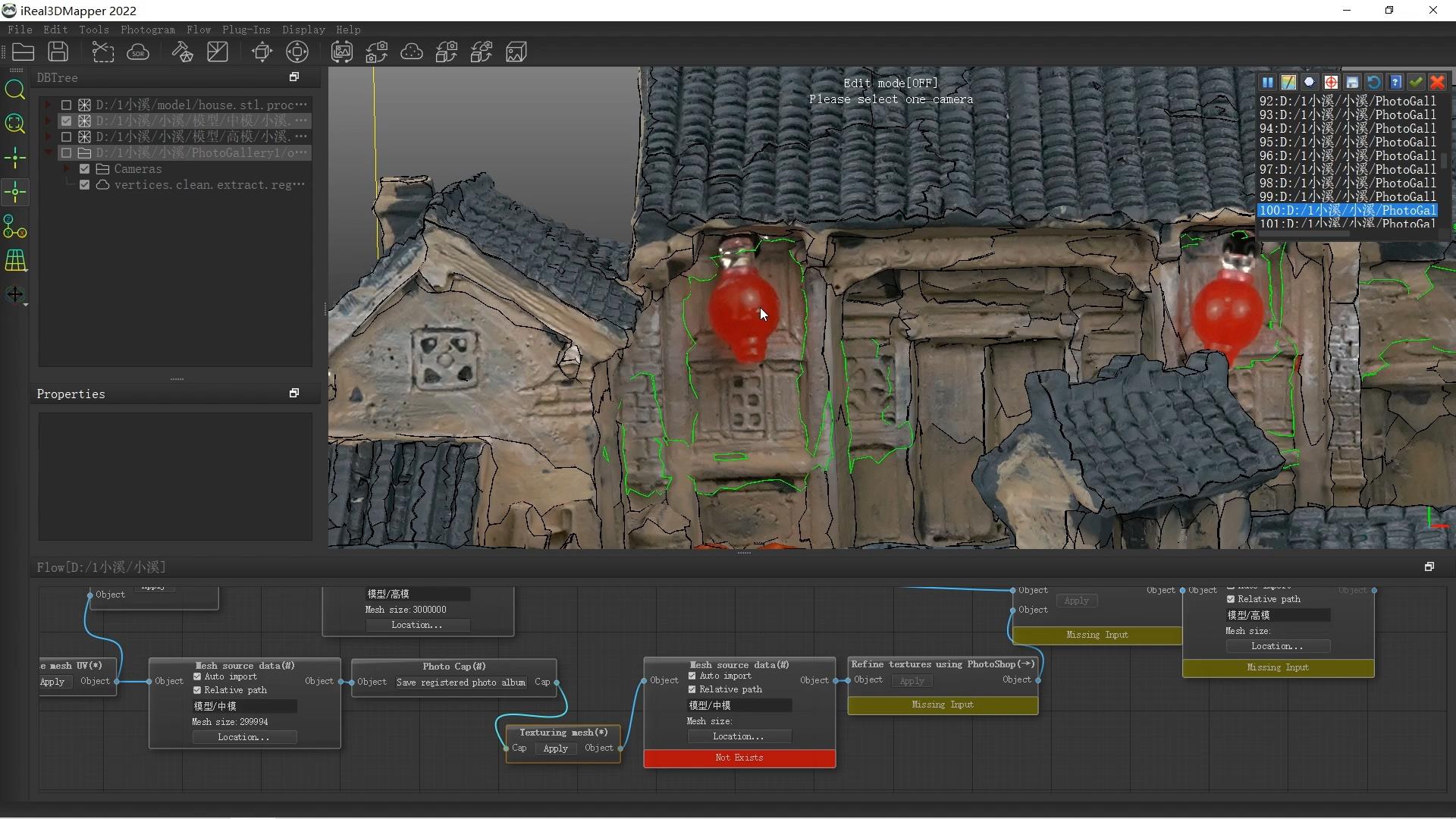

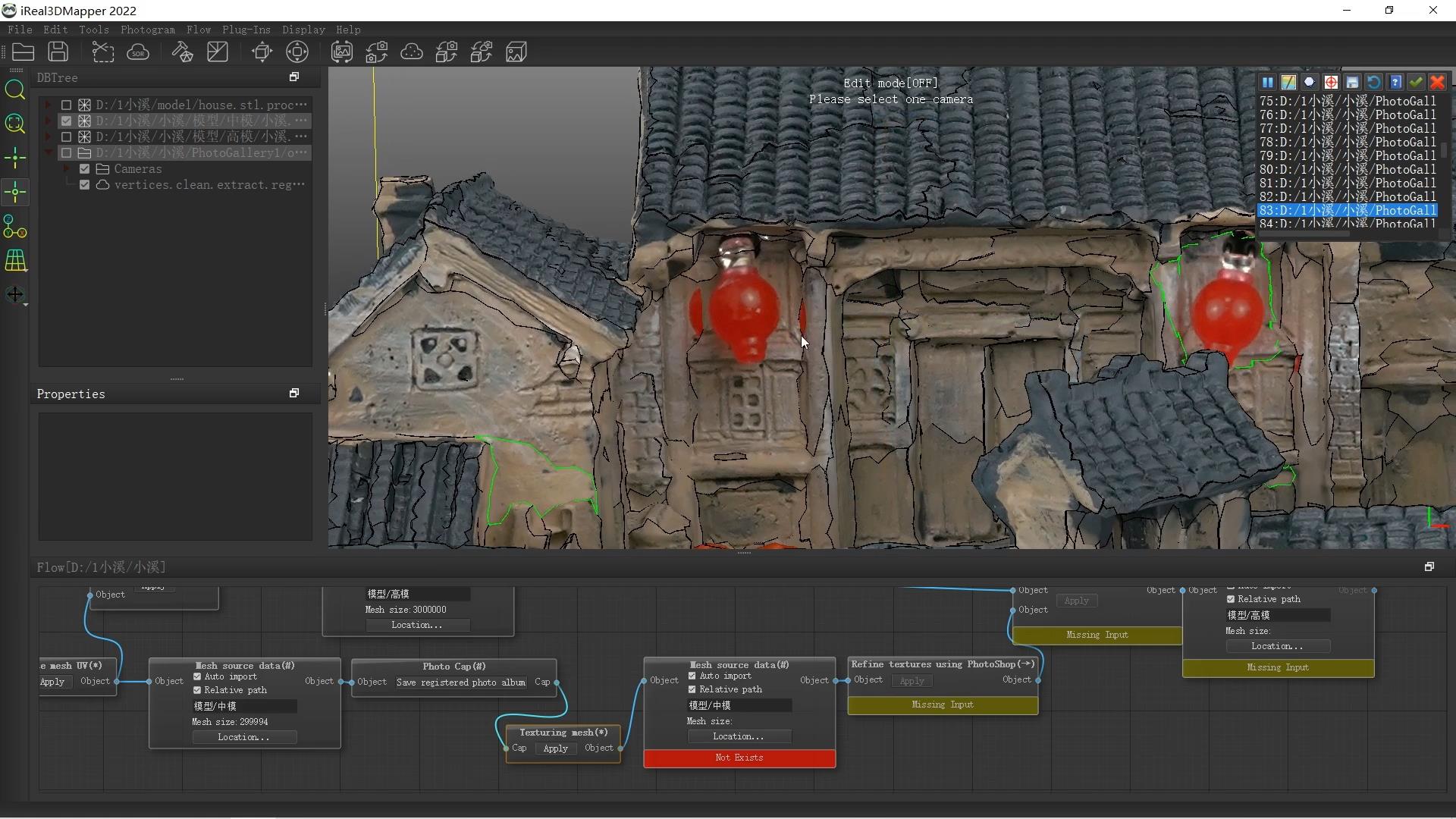

リアルタイムシームライン編集

ビジュアライゼーション、リアルタイムの編集と改良:
完全に一致していないマップや、ローカル マップに光害がある場合、焦点が合っていない写真がぼやけている場合などは、シーム ライン編集ツールを使用して正確なリアルタイム調整を行うことができます。

テクスチャを再計算する時間を 1 秒以内に制御できます。

前後の対比

08

ステップ

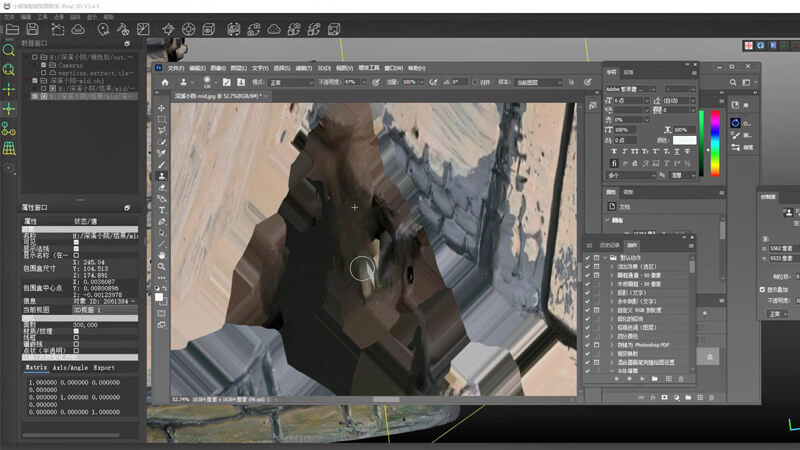

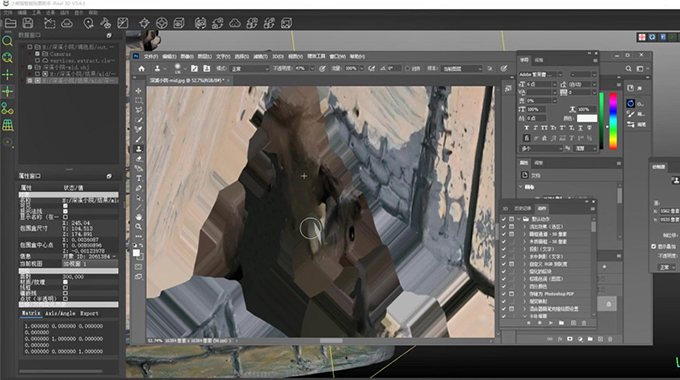

Photoshop プラグイン

テクスチャに局所的に存在する光点/異物マッピングや写真の死角によるマッピングの欠落については、Photoshop をリンクすることができます (3D モデルで間違ったマッピングを選択すると、その対応する位置に自動的に位置合わせすることができます)。 Photoshop ソフトウェアのテクスチャ) を使用して、テクスチャ リファイン機能を実行します。

09

ステップ

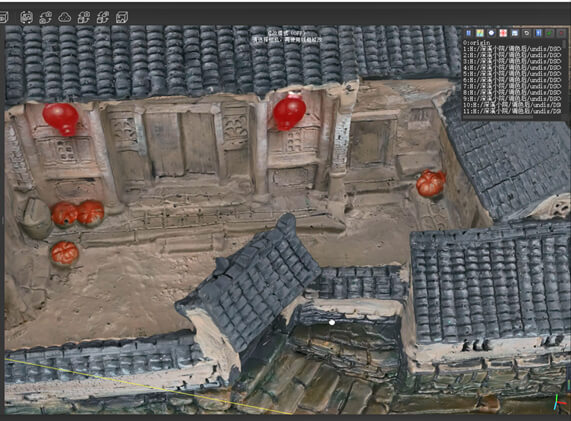

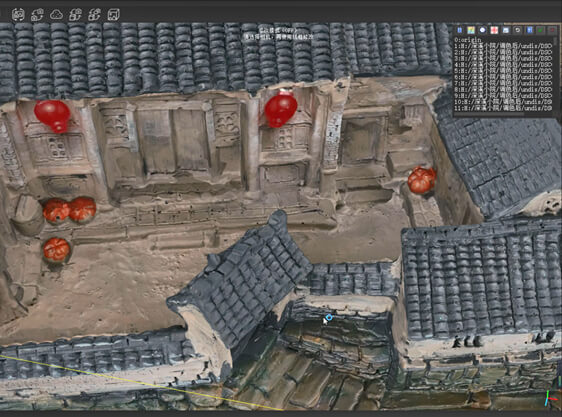

ワンクリックでカラーレベリングとフェザリング

マッピングのインテリジェントな融合処理により、効果が自然で、色が均一になります。

1. ポアソン遷移アルゴリズムを使って,融合パッチワークで色を均一に計算します

2. 線モザイク領域のスタンプを羽化出力します

前後の対比

知的アルゴリズム

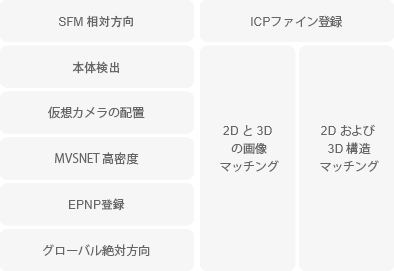

2D および 3D の完全自動マッピング

2D および 3D の完全自動マッピング

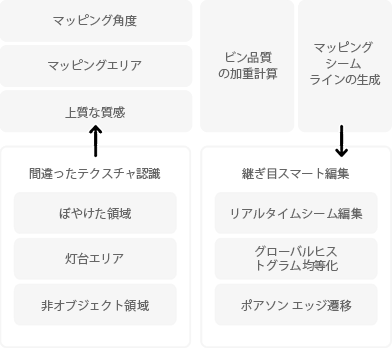

最適なテクスチャ マッピング

最適なテクスチャ マッピング

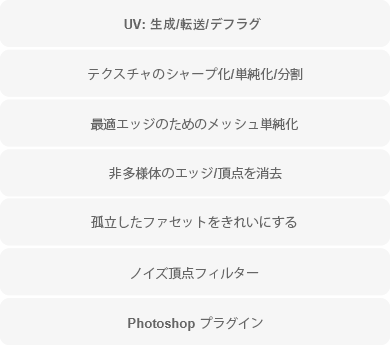

アルゴリズムの最適化

アルゴリズムの最適化

仕様

データ形式 720°デジタル3Dモデル
出力フォーマット *.obj,*.ply,*.fbx,*.stl,*.off およびその他のユニバーサル 3D フォーマット
テクスチャの解像度 16384*16384、8192*8192、4096*4096
マッピング エラー ≦0.08+0.02×D/300mm(Dは商品の最大サイズ、単位はmm)
平均色収差 (CIEDE2000)≤5
画像スポット (異物マッピング、光点、レンズ汚れなど) ≤ 0.01%
色の均一性 複数の写真がマッピングされた後、道具の全体的な色が一貫していることを確認するために均一な光と色
エッジのマッピング マッピング エッジは自然かつシームレスにブレンドされます
マッピング精度 ≤0.1 mm

値段

許可 使用する アップデート 価格(米ドル)
時間の長さ 1年 1年 $1,480
永続 永続 $5,980
許可 使用する アップデート 価格(米ドル)
時間の長さ 1年 1年 $1,980
永続 永続 $6,980

Notes:

1.コミュニティ版:申し込み不要、無料試用です。ソフトウェアのコミュニティ版、スタンプの最高解像度の出力をサポートします4096*4096、お試しダウンロードを歓迎します。

2.市場価格-政策を優遇して、条件を享受します(1つを満たすことができます):

a.端末客は思看3Dスキャナー(レーザー3DスキャナーシリーズまたはiReal 2E)を購入して、セットでレッサーパンダ知能スタンプアシスタントを購入します;

b.公開チャンネルでの宣伝に利用可能で、3DeVOKの宣伝ルールに準拠した事例動画をベータ版ソフトで製作します。レッサーパンダの製作過程動画/解説動画。

3.暗号化の許可:非永久版はオンラインの許可を提供します(ただ1台のコンピュータの許可をサポートして、コンピュータを交換する時再び許可を取る必要があります)。注意:オンラインライセンス版、コンピュータはネットワークに接続する必要があります、ソフトウェアは正常に使用します。

永久ライセンス版ではオフラインライセンス-暗号化ドッグの申請が可能です(パソコンを交換する際に再度ライセンス申請をする必要はありません)。注意:ドングル利用者は半年に一度以上、インターネットに接続されたパソコンでレッサーパンダのソフトウェアを起動し、自動的にドングルを更新する必要があります。暗号犬を紛失した場合、新たに5000円を請求することができます(従来の暗号犬は利用できません)。

4.試食版:1ユーザー単位につき1回の購入のみ対応:1ヶ月使用権+1ヶ月更新権です。一部のモデルは、天猫- small旗艦店での註文にのみ対応しています。

5. 価格政策に関する注記: 上記の価格政策は市場状況に応じて調整される場合があります。 サービスの価格は地域によって異なります。 最新の市場価格ポリシーは、3DeVOK 公式 Web サイト (www.3devok.com) で更新されます。 ヨーロッパ地域では通貨単位として EUR (€) が採用されていますが、ヨーロッパ以外の国々では USD ($) が使用されます。

*価格ポリシーの最終的な解釈は、3DeVOK チームに属します。

レッサーパンダのスマートなスタンプのソフトウェアは異なるブランドの3Dスキャナーに適用することができますか?

1.各種類のブランド、異なる種類の3次元スキャナー(ラスタ式写真撮影3次元スキャナー、手に持ったレーザー3次元スキャナー、手に持ったスペックル3次元スキャナーを含む)、大空間3次元スキャナーを除くことができます。
2.3次元スキャンを完了した後、。stl/.objの3次元メッシュデータを出力し、レッサーパンダのスマートスタンプソフトに導入し、携帯電話/一眼レフカメラで撮影した画像(撮影要件参照)と合わせて、高精細カラー3次元スタンプ作業を完了できます。

2.3次元スキャンを完了した後、。stl/.objの3次元メッシュデータを出力し、レッサーパンダのスマートスタンプソフトに導入し、携帯電話/一眼レフカメラで撮影した画像(撮影要件参照)と合わせて、高精細カラー3次元スタンプ作業を完了できます。

1.使用期間:コミュニティソフトウェアは一時的なテスト/試用にのみ対応しており、長期的な商用利用には対応していません。ソフトウェアの累積使用回数が多すぎると、自動的にトライアルの承認が停止されます。
2.解像度の違い:ソフトウェア出力スタンプの最大解像度は4K(4096*4096)、ビジネスソフトウェア出力スタンプの最大解像度は16K(16384*16384)です。
3.4Kスタンプと16Kスタンプの違いは下記の通りです。


eyebrow-4k

アイブロウ-4k


eyebrow-16k

アイブロウ-16k


skin-4k

スキン-4k


skin-16k

スキン-16k

もっと問題があります

3DeVOK と連携して3Dデジタル化ソリューションを提供します
